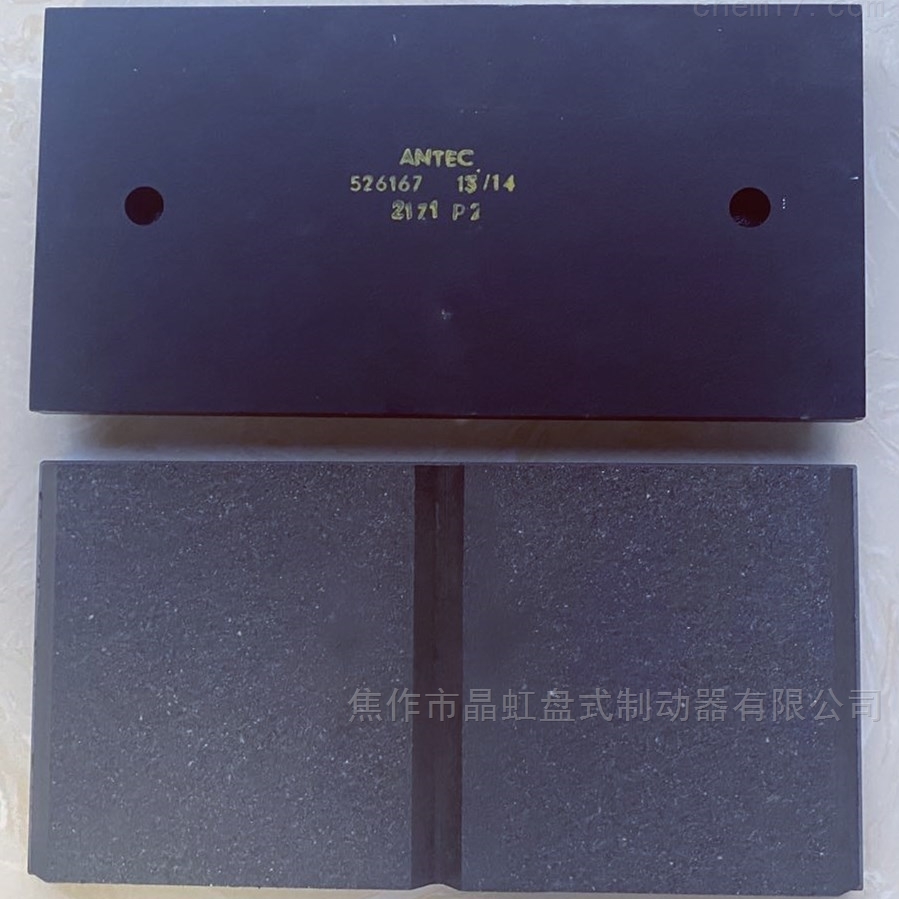

金风1.5MW风机偏航摩擦片按下列组份和重量比备料；含铁量在98.5、含硫0.1。以上，粒度60-80目的铁粉77公斤，含量为98的粒度为180-200目的铅粉2公斤，含量为98的粒度为60-80目的石墨粉15公斤，含量为98的粒度为80-100 目的二氧化硅粉3公斤，为21粒度为80-100日的铁47公斤，含量为98粒度为60-100目的硫磺粉0.5公斤，含量为98硬脂酸锌粉0.6公斤，润滑油0.01公斤，含铜量为98，粒度为200日的铜粉15公斤。

       金风1.5MW风机偏航摩擦片具体制作方法如下：铸铁屑破碎成60-100目粉状后，置于容器中送入电炉内加温至750℃1.5小时，还原成纯铁含量为98的铁粉冷降温备用。对铁粉的含铁量、含硫量进行检测，并根据检测数据确定其它各组份准确用量。本实施例选用含铁量98、含硫0.1的铁粉77公斤，加入99的铅粉2公斤、石墨粉15公斤、二氧化硅粉1公斤、硫磺粉0.5公斤，硬脂酸锌粉0.60公斤、润滑油001公斤，含铜量为98，粒度为200日的铜粉1.5公斤，将上述各组份混合均匀后置于汽车刹车片模具中，用5Tm2压力压制成型后取出，置入容器中送入高温电炉以100℃烧结2小时，取出降温后，钻固定螺孔即可。
