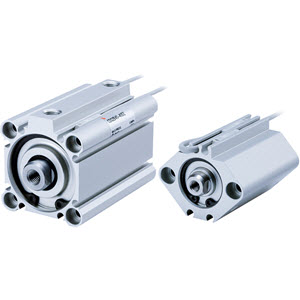

选择紧凑型气缸的好处之一是在较小的占地面积内实现有效的运动。这些短冲程、薄型气缸专为安装在狭小的空间中而设计，并提供多种安装选项。

薄型气缸是 Fabco-Air Inc. 的紧凑型气缸的商标系列。它们设计于 20 世纪 50 年代，旨在在最小的外壳内获得最长的冲程，并已发展到包括各种孔径尺寸和选项，例如磁性活塞和非活塞- 旋转样式。

设计人员在决定使用哪种安装座时需要考虑气缸的主要功能和可用空间。不要忘记，许多制造商也会直接与您合作，帮助优化标准安装或创建自定义设置。

以下是一些泛使用的紧凑型气缸的安装选项。

所选择的安装类型首先取决于运动是线性运动还是转动曲柄臂。

对于沿直线的线性运动，包括推、拉或提升，请选择刚性安装。这可能意味着通过底部的螺纹孔来固定气缸，或者将其竖立并将螺栓插入端盖的套筒安装座中。标准 NFPA 安装座通常可从制造商处获得。

对于需要在气缸需要枢转的位置转动曲柄臂的运动，请选择灵活安装。U 形夹安装座、孔眼安装座和耳轴安装座允许气缸沿弧线移动，同时限制横向运动。

另一个考虑因素是气缸的支撑位置，例如，直接沿着中心线、在枢轴点处或使用脚座。

在中心线安装中，安装平面是气缸的中心线。通孔、前端和后法兰安装座是中心线安装座的示例。

在非中心线安装中，平面不通过圆柱体的中心线，这会在安装点周围产生弯矩。侧凸耳和底脚安装是这些应用的一些选择。

对于气缸活塞杆在其延伸长度上需要支撑的应用，有多种设计方法。内部止动管可以阻止活塞到达前盖，减少磨损并延长使用寿命。双杆气缸的两个端盖上都有杆轴承，减少了活塞上的负载。双杆气缸可以垂直或水平安装以支撑大负载。

紧凑型气缸设计适合狭小空间，同时提供长行程。与气缸制造商合作将获得您的应用的产品。
