钢球是怎么在滚珠丝杠内部运动的?

2026年01月28日 10:07:13      来源:浙江弘安传动有限公司 >> 进入该公司展台      阅读量:2

分享:

滚珠丝杠副是指在丝杠(具有螺旋槽的螺杆)与螺母之间,连续填满滚珠等作为中间体的丝杠副。滚珠丝杠副由丝杠、螺母、滚动体和滚动体循环装置组成。滚珠丝杠内部钢珠是怎样运动的呢?

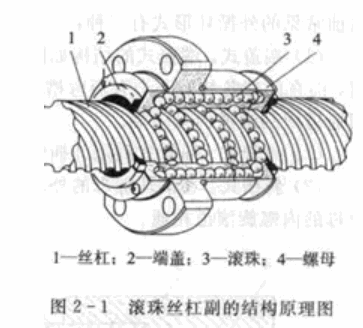

图为滚珠丝杠副的结构原理图。工作时,螺母4与需作直线往复运动的零部件相连,丝杠1旋转带动螺母4作直线往复运动,从而带动零部件作直线往复运动。在丝杠1、螺母4和端盖2(滚珠循环装置)上都制有螺旋槽,由这些槽对合起来形成滚珠循环通道,滚珠3在此通道内循环滚动。为了防止滚珠3从螺母中掉出,螺母螺旋槽的两端应封住。
