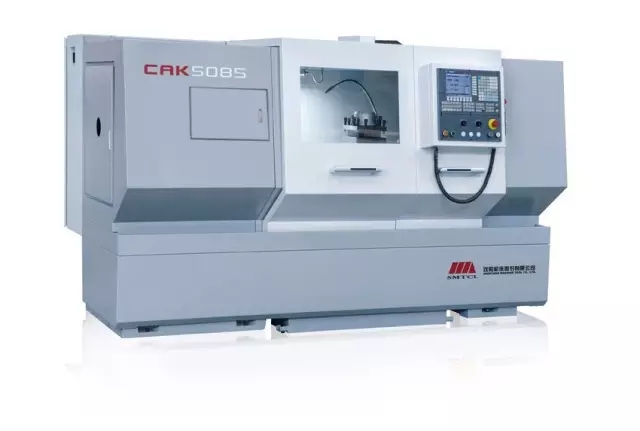

要调整或维修X轴【调整X轴背帽、更换X轴丝杠、联轴器、轴承、润滑、撞块、床鞍压板】中的部件可按照下列拆卸步骤实现。

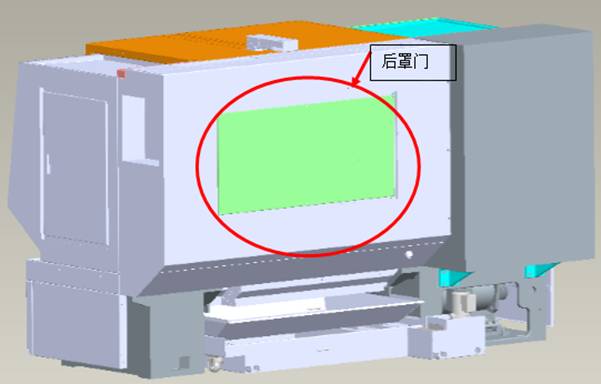

步骤一：拆卸后罩门

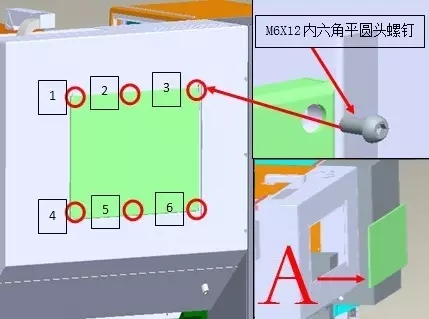

一、将床鞍套件移到后罩门中间；然后拆卸后罩门把接的6个M6X12内六角平圆头螺钉(1-6所示)。

二、沿图“A”示箭头方向即可卸下后罩门。

步骤二：拆卸X轴罩板

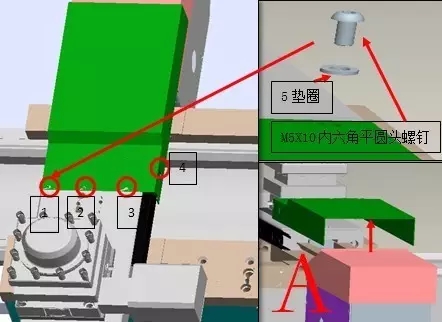

一、拆卸X轴罩板与滑板走线槽把接的4个M5X10内六角平圆头螺钉和垫圈(1-4所示)。

二、沿图“A”示箭头方向即可卸下X轴罩板。

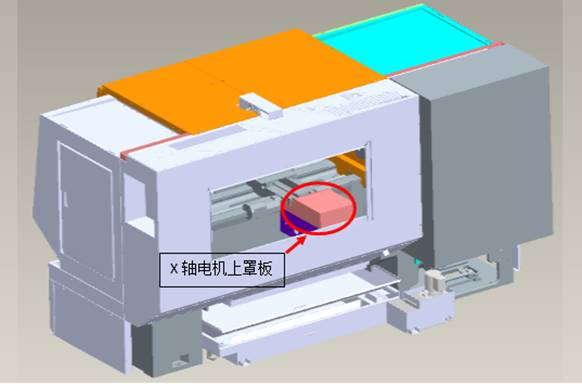

步骤三：拆卸X轴电机上罩板

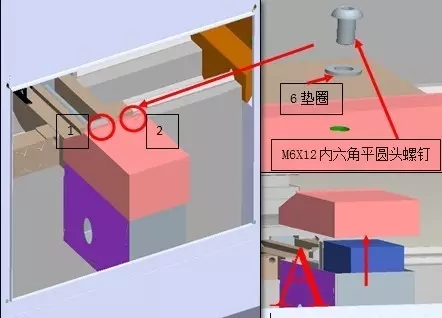

一、拆卸X轴电机上罩板与电机支架把接的2个M6X12内六角平圆头螺钉和垫圈(1-2所示)。

二、沿图“A”示箭头方向即可卸下X轴电机上罩板。

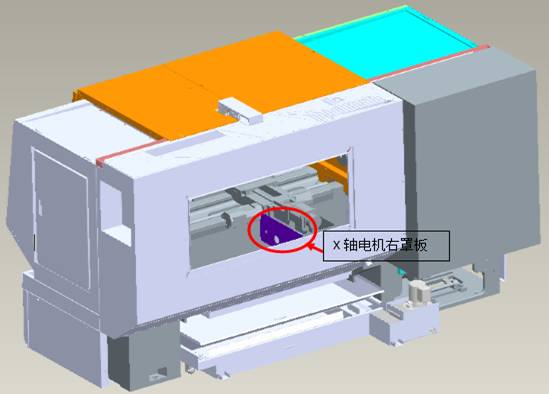

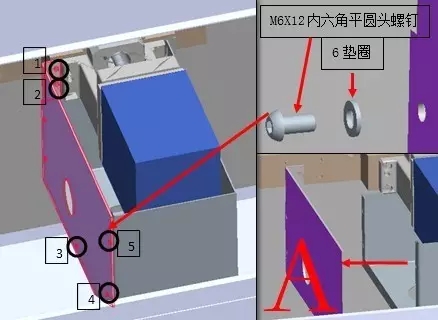

步骤四：拆卸X轴电机右罩板

一、拆卸X轴电机右罩板与床鞍把接的2个M6X12内六角平圆头螺钉和垫圈(1-2所示)；然后拆卸此罩与X轴电机左罩板把接的3个M6X12内六角平圆头螺钉和垫圈(3-5所示)。

二、沿图“A”示箭头方向即可卸下X轴电机右罩板。

步骤五：拆卸X电机左罩板

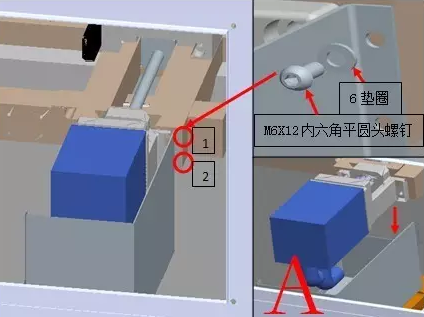

一、拆卸X轴电机左罩板与床鞍把接的2个M6X12内六角平圆头螺钉和垫圈(1-2所示)。

二、沿图“A”示箭头方向即可卸下X轴电机左罩板。

至此，X轴部分防护拆解完毕，可以开始进行X轴部分相关操作。拆卸下来的螺钉和垫圈，请按规格分类保存；拆卸下来的防护件要整齐稳固摆放，避免划伤防护表面或是倾倒变形，以便维修完毕装回防护。
