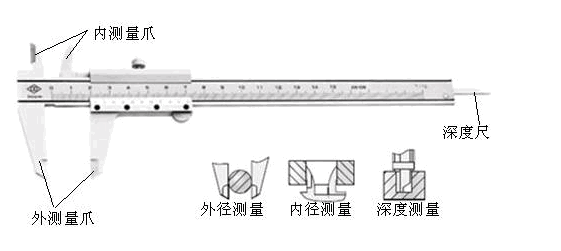

游标卡尺是一种测量长度、内外径、深度的量具。游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等，游标为10分度的有9mm，20分度的有19mm，50分度的有49mm。游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。

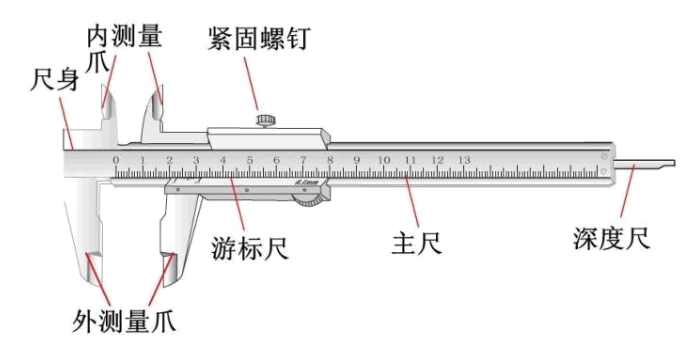

游标卡尺主要由主尺、副尺、固定卡脚和活动卡脚等组成。

固定卡脚和主尺是一体，活动卡脚和副尺是一体，固定螺钉是用来固定副尺的。上卡脚测量内表面，下卡脚测量外表面。有的游标卡尺在主尺背面有深度尺，与活动卡脚一齐移动，可测量沟槽的深度。

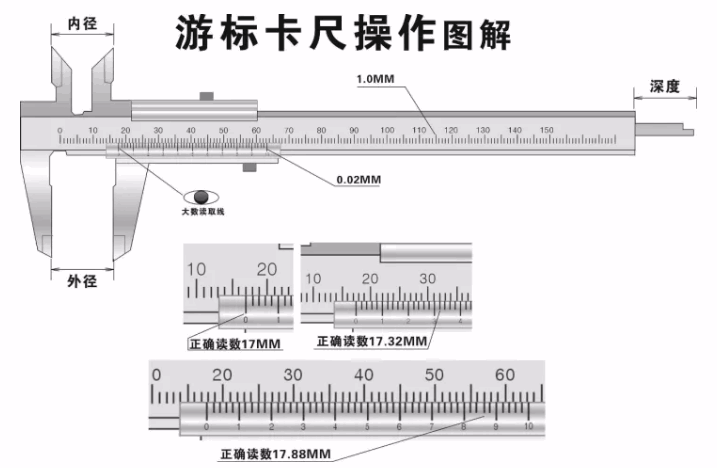

图示，系精度为0.02mm的卡尺，其主尺上的每一小格是1mm，每一大格是10 mm；副尺上是把9 mm的长度等分为10格，每小格为9/10 mm。主、副尺每格相差0.1 mm。

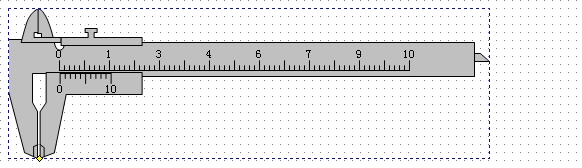

读数时，先看副尺的零线指在什么地方，如在图，副尺零线指在主尺11 mm过一点，再看副尺上的哪一条刻线和主尺上的刻线垂直重合，在图中副尺上的2和主尺上的3对齐，这说明副尺上的零线移过主尺的11 mm刻度线2 x 0.10 =0.20 mm，所以测得的尺寸是11.20 mm。

使用游标卡尺前，应先将卡尺的接触面和被测工件的表面擦干净。测量机件外径时，先将卡脚张开，再推动副尺，使两卡脚与工件接触，拧紧固定螺钉使副尺固定，然后轻轻拿出卡尺，读数。切勿硬卡、硬拉，以免影响游标卡尺的精度和读数的准确性。使用完毕后擦净，放人盒内。

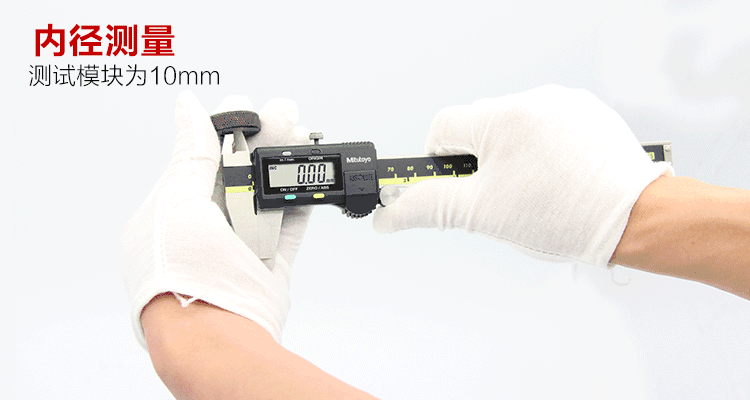

测量机件内径时，将活动卡钳向内移动，使两卡钳间距小于工件内径，然后再缓慢地向内移动副游标卡尺，使两卡钳与工件接触。

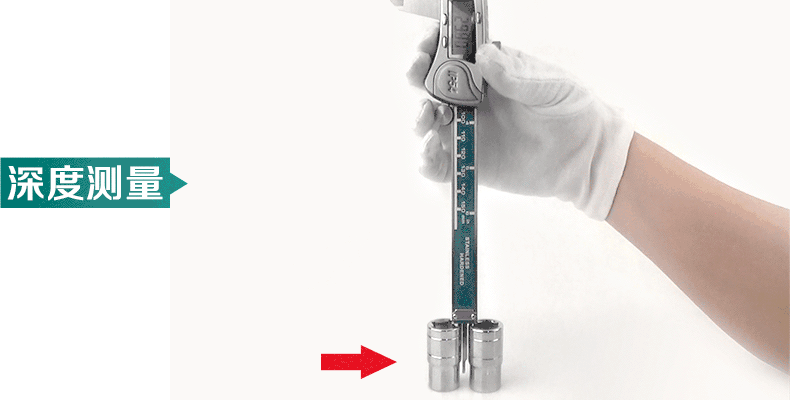

用深度游标卡尺测量机件深度时，将固定卡钳与工件被测表面平整接触，然后缓慢地移动副尺，使卡钳与工件接触。测最时用力不宜过大，以免硬压游标卡尺而变形，影响测量精度和读数的准确性。
