卡簧也叫挡圈或扣环，属于紧固件的一种，供装在机器、设备的轴槽或孔槽中，起着阻止轴上或孔上的零件轴向运动的作用。

卡簧共有两个拆卸类型。一个是胀开型，另一个是收缩型。

根据卡簧形状或者安装位置，选用适用的工具来拆卸或安装卡簧。

如果选用不适用的工具或使用过度的力量会损坏卡簧和其他零件。

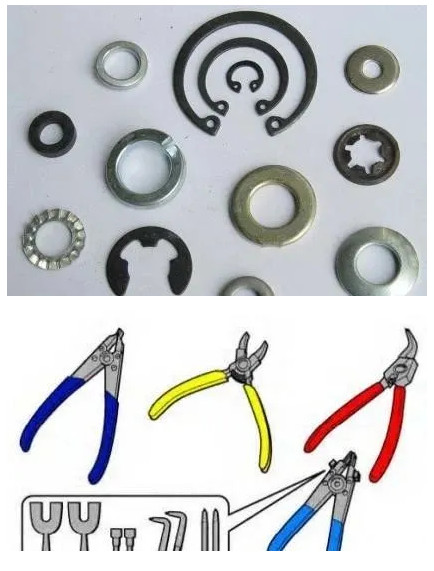

卡簧分类

比较常用的有轴卡（STW)和孔卡(RTW)，国内大陆生产主要是使用65MN的弹簧钢。

卡簧形状

卡簧有C型E型U型的。

卡簧的拆装

卡簧钳：拆装卡簧的专用工具。

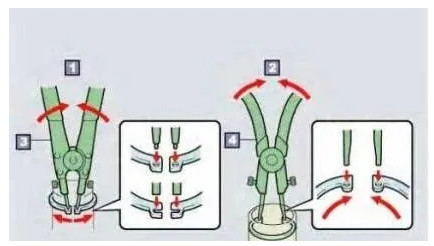

卡簧钳有孔用和轴用两种。卡簧取出或者安装时，使用的专用工具常态时钳口打开的是孔用卡簧钳；常态时钳口闭合的是轴用卡簧钳

卡环钳的类型

有若干种类型的工具可用于拆卸和安装 卡环。并且有些工具的是可换的。根据卡环选用的工具。

卡簧安装注意事项

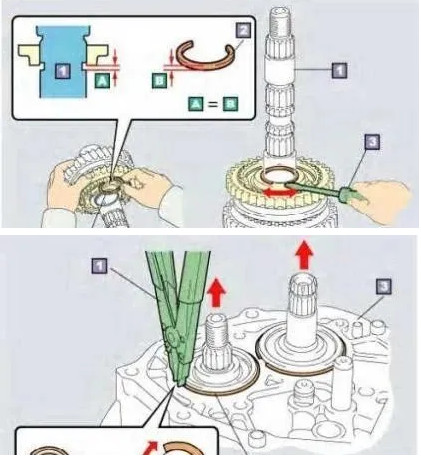

有些轴向间隙用卡环来调整。

•应保证装配后卡环能平滑地转动， 来确认此零件已可靠地装入了卡环 槽内。

(在有些情况中，卡环不能转动，要 根据所用位置而定。）

•如果卡环变形，则换用新的卡环。

轴卡（卡簧）的安装和拆卸方法

1.膨胀型卡簧

(1)用卡环钳

在卡环端头的间隙中放一个卡环钳，并 用手把卡环的另一头撑住。张开卡环钳 并将卡环取出或安装在位。

(2)使用平头螺丝刀

在卡环端头间隙中，每侧放一个平头螺 丝刀，共用两个平头螺丝刀，然后轻击 螺丝刀。

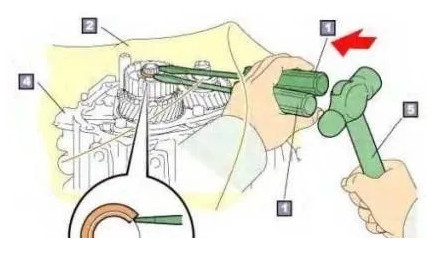

为将卡环安装在位，可用黄铜棒向下轻 压卡环，并在卡环开口端的对端用锤轻击

注意：

•用布块防止卡环弹出。

•应保证黄铜棒上遗留的金属屑清除干净。

2.收缩类型卡簧

⑴使用卡环甜

将卡环钳放入卡环孔中，收缩卡环钳，将卡环取出或将卡环装配在位。

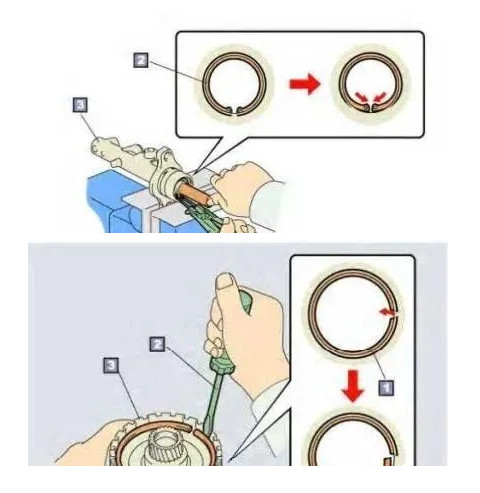

(2)使用平头螺丝刀

使用平头螺丝刀，从卡环的边缘将内侧 渐渐地撬出来拆下。

为了将卡环安装在位，用平头螺丝刀压 卡环直至将卡环牢固地装入保持槽内。

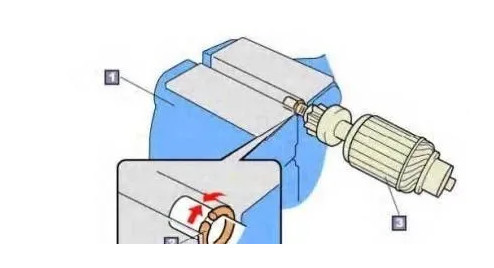

⑶使用台银

将卡环装配在轴上。用台钳将卡环夹 住，然后压入安装。
