作者：方 民
（铁姆肯公司应用工程与技术培训主管）
一、引言
轧机被为挑战、Z苛刻的轴承应用场合。在众多轧机关键部位，轴承都会处于重负载、冲击载荷、高低转速、高温以及高污染的运行环境。轧机设备中的轧辊颈轴承，可以说是轧机的心脏，正是由于这种苛刻的运行环境导致了对高性能轴承的需求。只有高性能的轴承才能确保轧机在恶劣的环境下也能Z大限度地连续运转，从而减少停机时间帮助客户降低成本创造价值。轧辊颈辊颈轴承安装与维护不仅延长轴承以及轧机其它部件使用寿命，而且可提早预防轴承失效所导致的严重故障，从而避免出现突如其来的高昂停机损失。为此在使用轧辊颈轴承的过程中，应重视其安装与维护的技术要求，并遵循轴承相关的操作规程。
作为一家的轴承制造商，也是世界家生产钢材的轴承制造商，铁姆肯公司早在上世纪20年代就开始进行纯净钢材生产，通过亲手操作轧机，铁姆肯公司对冶金行业有着深刻的了解，也深知钢厂客户对轴承产品和服务的需求，并开发出适用于轧机及其辅助设备的众多相关产品与服务。针对广大用户在实践操作轧辊颈轴承产品过程中较为常见的问题，本文将以铁姆肯公司四列圆锥滚子轴承、及双列圆锥轴向止推轴承为例，来介绍轴承的基本特点、安装与维护中需要注意的关键问题。

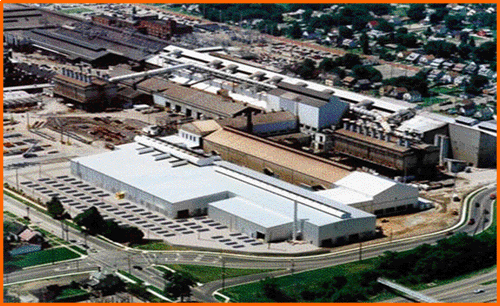

图1：铁姆肯公司Harrsion钢铁厂今貌

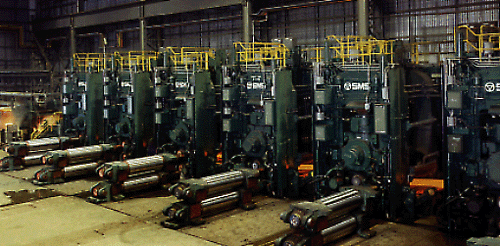

图2：热连轧四辊轧机
二、轧辊颈轴承基本特点
轧机工作辊轴承较广泛选用四列圆锥滚子轴承，四列圆锥滚子轴承自身可承受径向与轴向复合载荷。因此，轴向力较小的工作辊可直接选用四列圆锥滚子轴承承受径轴向载荷。对于较大轴向力，精度较高，或有轴向窜辊要求的应用，工作辊轴承一般添加额外轴向止推轴承来分担径向轴承受力。
铁姆肯公司直孔四列圆锥滚子轴承目前主要有两种结构形式，即TQOW、2TDIW结构形式，主要用于工作辊径向位置支撑。这两种类型的轴承内圈均为直孔、预设内部游隙、润滑油由外圈隔环进油孔与油槽进入轴承内部，轴承滚子采用面对面安装形式。TQOW与2TDIW结构形式的区别主要是：TQOW型轴承外圈由两个单外圈、一个双外圈与两个外圈隔环组成，而2TDIW型轴承外圈由四个相同单外圈与三个外圈隔环所组成。对于同一系列并相同滚子数量的TQOW或2TDIW结构形式，轴承的承载能力相同。
2TDIW结构形式可通过增加一个外圈隔环，可调整内圈隔环宽度使整个轴承内圈宽度公差控制在较小范围内。轧机越来越广泛采用不可调整式轴承内圈锁紧装置替代原螺旋螺母装置设计，2TDIW结构形式四列圆锥滚子轴承越来越广泛选用。2TDIW除了控制轴承内圈宽度公差的优点外，还采用四个单外圈结构更有利于轴承在承受弯辊力时起到自偏心的作用，使轴承所受应力分散，从而避免轴承局部应力集中。图3所示TQOW与2TDIW不同结构形式。

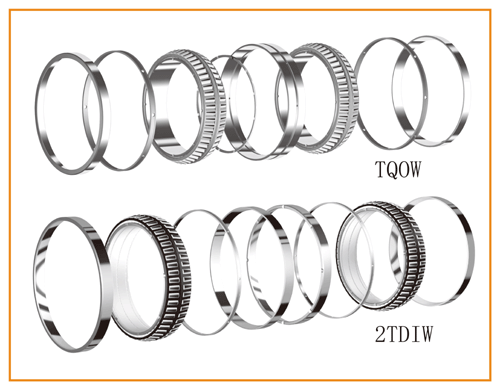

图3 TQOW与2TDIW结构形式

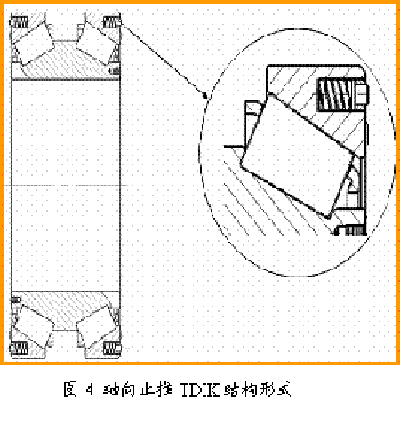

在轴向载荷较大的轧辊系统中，如轧辊轴向窜辊系统，为获得理想的轴承性能，通常需要额外止推轴承。由于轧辊轴向载荷具有双向性或方向很难判断特点，通常止推轴承选用双列结构形式。铁姆肯公司拥有自主设计的止推双列滚子轴承TDIK已被广泛地用于支撑辊 、工作辊轴向位置支撑。该类型轴承接触角大，K系数低，内圈有键槽防止跑圈，另外轴承外圈可以预装弹簧装置，如图4所示该轴承结构。轧辊轴向载荷及其作用方向会导致止推轴承单列承载，另外一列轴承滚子会处于不受力状态。在轴承的使用中，载荷过低、没有载荷或过大，轴承均会提早损坏。TDIK轴承外圈预装弹簧产生的预紧力可确保不受力端滚子与外圈滚道紧密贴合，避免不受力端滚子在运转过程中出现歪斜、打滑、撞击保持架等情况，Z终导致保持架断裂，轴承提前失效。
