1．工程概述
喜河水电站位于汉江上游陕西省安康市石泉县与汉阴县交界处，距上游已建的石泉水电站约40kM。喜河水电站是是一座以发电为主、兼有航运等综合效益的水电工程。

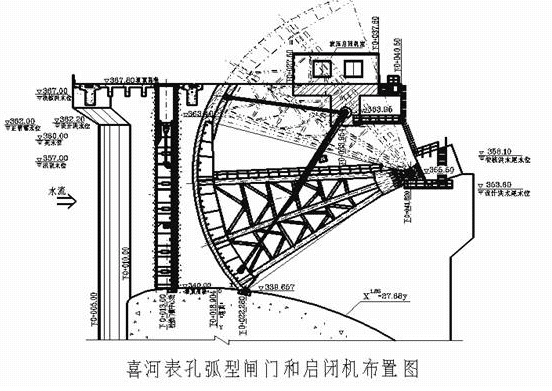

电站表孔共5孔，设置5扇弧形工作闸门，表孔每孔宽14m，表孔弧形闸门设计水位及操作水位均为正常蓄水位362.00m，闸门底坎在339.657m高程，相对堰顶跌落0.343m，底坎水头22.34m，闸门高度22.90m（超高为0.56m），支铰中心高程是根据渲泄校核洪水时不冲击支铰的原则确定的，Z终定在355.50m高程上，面板曲率半径为25m。闸门运行工况除全开、全关之外，并且具备能够局部开启的要求。
2．支铰轴承的选择
球面滑动轴承的Z大优点是承载能力强、摩擦阻力小、自动调整能力强，这对大孔口弧门既便于安装又可消除安装中可能存在的误差，同时也可适应本工程表孔坝段由于跨中分缝可能对支铰的影响。
弧型闸门为14×22.9－22.34m，闸门承受总水压力P=4570t。
径向荷载Fr=22850kN，轴向荷载Fa=2600kN
Fa/Fr=0.114，查表X=1.16
当量载荷P=X.Fr=1.16×22850=26506kN
安全系数取A=1.6
Po=A.P=1.6×26506=42409.6kN 所以，选用自润滑球面滑动轴承GEW630HSFZ5轴承满足要求。
3．支铰轴应力核算
Mmax=kg.cm，W=24452.5cm3 σ=1576.9kg/cm2, τ=4Q/3A==522.6kg/cm2
轴材料：40Cr
[σ]=320MPa
[τ]=215MPa
4.结论
喜河电站表孔弧型闸门，自2006年7月投入运行以来，经历了两个汛期，闸门多次进行了开启，运行正常。国产自润滑关节轴承在水工金属结构上的应用已近十年的历史，将会尽快的逐步取代进口产品。
