一、PT100温度变送器模块介绍
PT100温度变送器模块是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。当热电偶断丝或接解不良时，变送器会输出**值（28mA）以使仪表切断电源。
二、PT100温度变送器模块工作特点
1.智能型特点：
①超级的测量性能，用于压力、差压、液位、流量测量
②数字精度：+（-）0.05%
③模拟精度：+（-）0.75%+（-）0.1%F.S
④全性能：+（-）0.25F.S
⑤稳定性：0.25% 60个月
⑥量程比：100：1 ，测量速率：0.2S
⑦小型化（2.4kg）全不锈钢法兰，易于安装
⑧过程连接与其它产品兼容，实现**测量
⑨**上**采用H合金护套的传感器（技术），实现了优良的冷、热稳定性，采用16位计算机的智能变送器
⑩标准4-20mA，带有基于HART协议的数字信号，远程操控，支持向现场总线与基于现场控制的技术的升级。
2.模拟型特点
①精度高，量程、零点外部连续可调
②稳定性能好，重量轻（2.4kg）
③正迁移可达500%、负迁移可达600%，二线制
④阻尼可调、耐过压
⑤固体传感器设计
⑥无机械可动部件、维修量少
⑦单边抗过压强，低压浇铸铝合金壳体
⑧ 全系列统一结构、互换性强
⑨ 小型化（166mm总高）
⑩ 接触介质的膜片材料可选
三、PT100温度变送器模块使用位置图

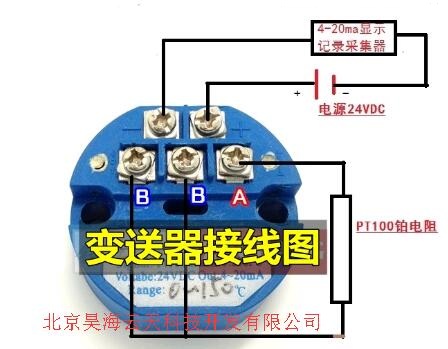

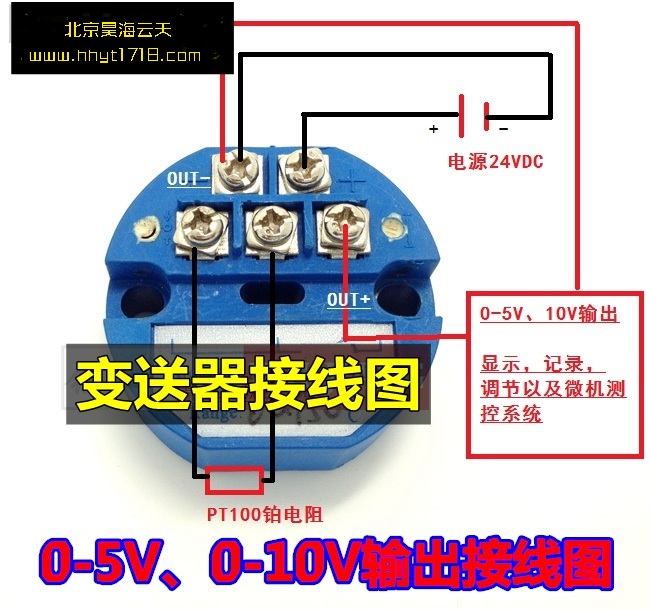

四、PT100温度变送器模块接线图
五、PT100温度变送器模块结构特点1.精通型热电阻：工业常用热电阻感温元件（电阻体）的结构及特点。从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为**引线电阻的影响同般采用三线制或四线制。
2.铠装热电阻：铠装热电阻的外径一般为φ2~φ8mm，*小可达φmm。 与普通型热电阻相比，它有下列优点：
①体积小，内部无空气隙，热惯性上，测量滞后小；
②机械性能好、耐振，抗冲击；
③能弯曲，便于安装
④使用寿命长。
3.端面热电阻：端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
4.
隔爆型热电阻：隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。
六、

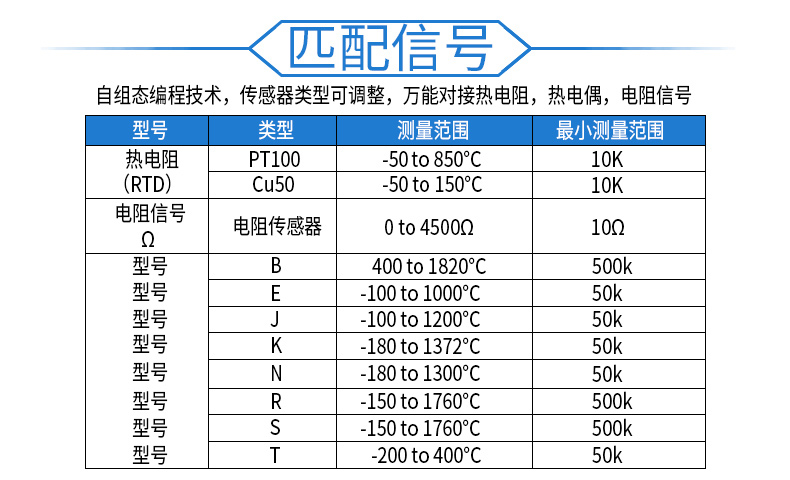

PT100温度变送器模块匹配信号
