往复牵引式绞盘的同步缠绕技术通过机械联动设计、高精度传感反馈与智能控制算法的多级协同，实现双卷筒的位置同步与动态张力平衡。以下是其精准控制的核心机制：
一、同步缠绕的底层原理
机械联动与电子齿轮
- 机械硬联动：双卷筒通过齿轮组或链条刚性连接，确保转速比固定（如1:1），从机械层面强制同步。
- 电子软同步：采用伺服电机驱动各卷筒，通过可编程控制器（PLC）的电子齿轮工能，将主轴编码器信号作为基准，从轴实时跟踪其位置，实现多轴虚拟啮合。
- 示例：复合管缠绕机中，两段绞体（156盘）通过电子齿轮模式保持线速度与节距的严格比例（速度=线速度/节距）。
位置闭环控制
- 高分辨率编码器：每个卷筒安装值光栅编码器（分辨率达0.01°），实时反馈卷筒角度位置。
- 位置环PID调整：PLC比较主从轴位置偏差，通过PID算法动态调整从轴电机转矩，消除累积误差（如±0.1mm级同步精度）。
二、传感反馈系统
张力实时检测
- 三滑轮张力传感器：在排线装置与卷筒间设置张力检测轮，通过对称布局（排线轮、导向轮与检测轮夹角恒定）精 确测量缆绳张力。
- 创 新设计：检测轮与传感器同轴无接触安装，避免摩擦干扰，精度提升40%。
动态位置补偿
- 双编码器协同：卷筒端编码器检测实际收放长度，电机端编码器监测输出轴转速，控制器对比两者数据判断是否打滑，触发补偿卷绕。
三、多轴协同控制策略
交叉耦合控制算法
- 同步误差耦合项：定义相邻轴同步误差 si(t)=ei(t)−ei+1(t)（ei为跟踪误差），将同步误差纳入电机转矩控制方程。
- 抗干扰能力提升：仿真表明，该算法在负载突变时同步精度比传统PID高100倍（.0017% vs 18.985%）。

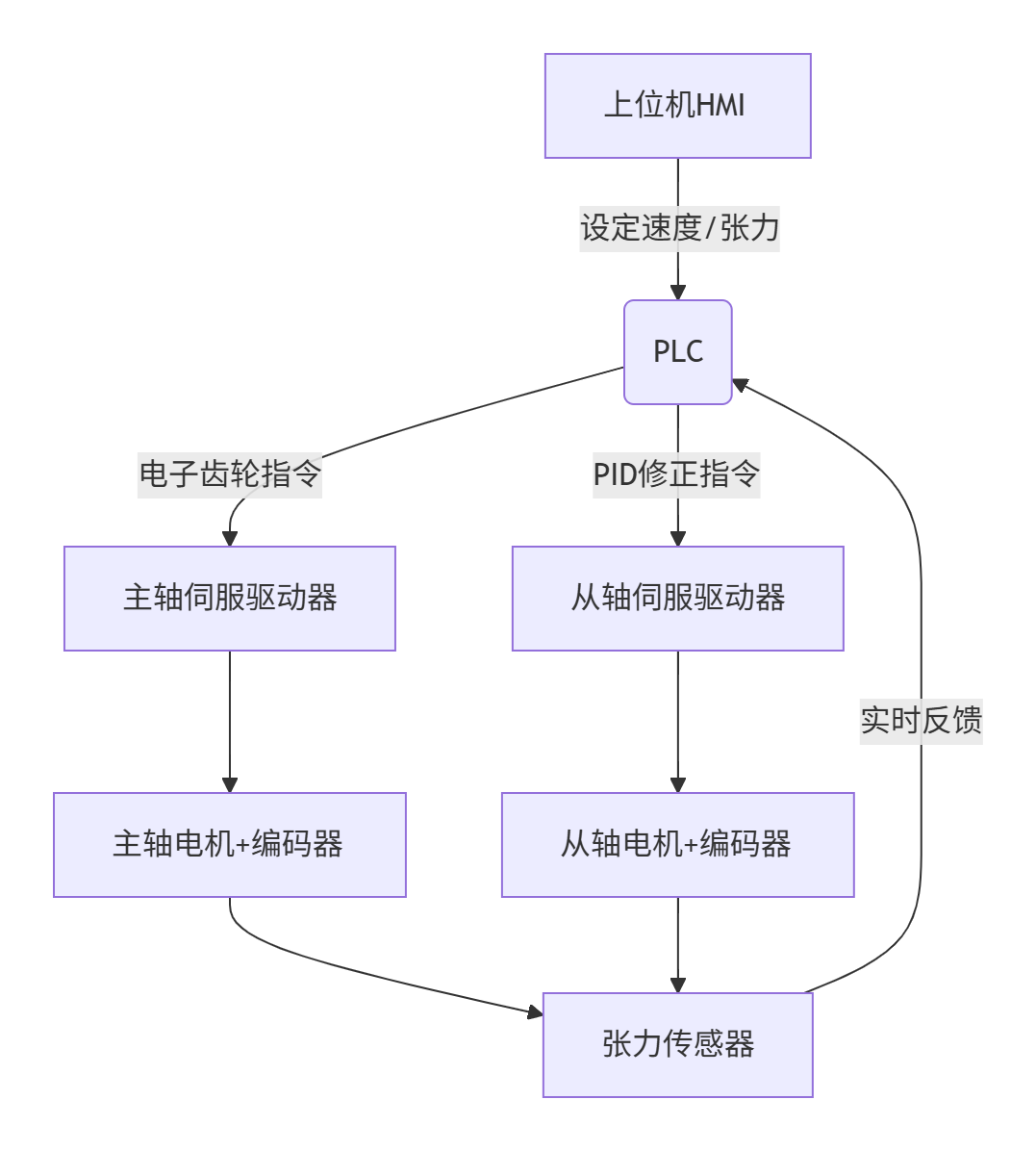

分层控制架构
四、动态补偿机制
惯量自适应
- 卷筒转动惯量随缆绳收放变化（如满盘→空盘惯量减小），控制系统实时计算惯量变化，动态调整电机转矩输出，避免加减速过程中的不同步。
张力前馈控制
- 预测外部扰动（如风载、移动机器人急停），在张力超限前调节离合器临界扭矩，机械保护与电气响应协同（响应时间<50ms）。
五、系统集成与容错
Profinet高速总线
- PLC、编码器、变频器间采用Profinet通讯（周期≤1ms），确保指令与反馈的实时性。
双制动冗余保护
- 电磁制动器：响应电控信号快速制动；
- 机械锁止装置：断电时自动锁死卷筒，防止负载滑落（化工/海洋场景）。
技术对比与适用场景
| 技术方案 | 适用场景 | 同步精度 | 抗干扰能力 |
|---|
| 机械硬联动 | 低速重载（如工业牵引） | 高（无累积误差） | 弱（无动态补偿） |
| 电子齿轮+PID | 中速多轴（如复合管缠绕） | ±0.1mm | 中 |
| 交叉耦合算法 | 高速精密（如氢罐缠绕） | ±0.001% | |
总结
往复牵引式绞盘的同步控制本质是“机械限位打底、传感反馈纠偏、算法动态优化”的三重保障：
- 机械层：齿轮/链条强制基础同步；
- 传感层：编码器+张力传感器构建全闭环反馈；
- 算法层：交叉耦合控制实现误差协同收敛。
该技术已在高压氢罐缠绕（14轴同步）、复合管生产线等场景验证，未来将向AI预测补偿（如风扰模型）与分布式总线架构（提升扩展性）演进。
