Q945F防爆电动不锈钢T型L型三通球阀-上海戎钛阀门制造有限公司

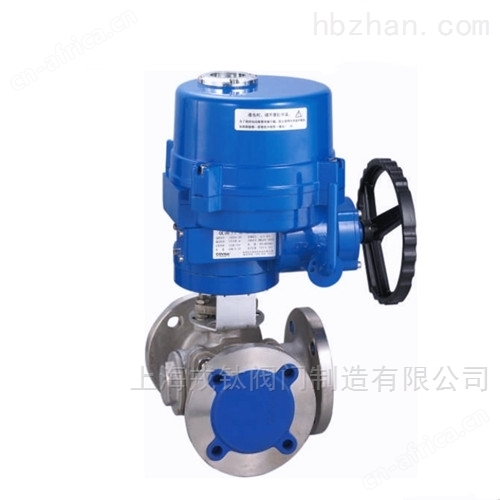

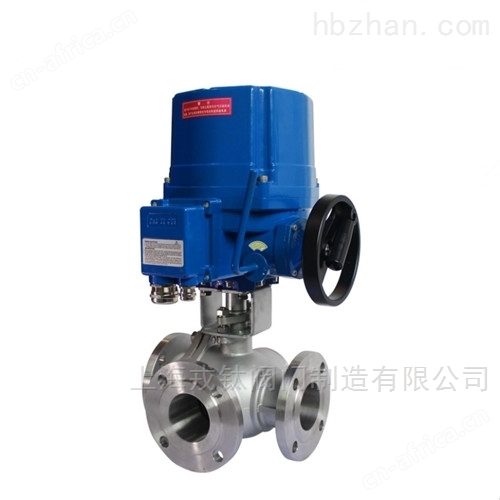

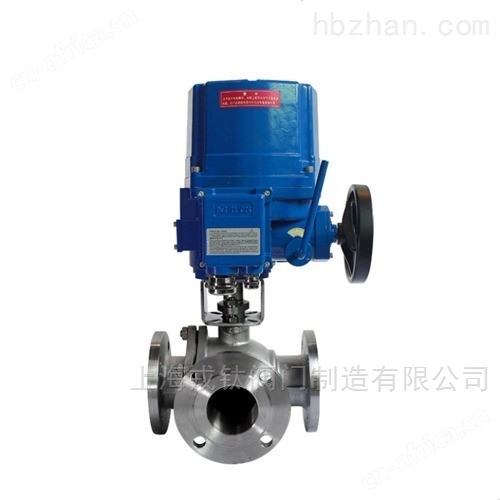

产品名称：Q945F防爆电动不锈钢三通球阀Q944F

产品介绍：

Q945F防爆电动不锈钢T型L型三通球阀Q944F防爆电动不锈钢三通球阀/Q944F防爆电动不锈钢L型三通球阀/Q945F防爆电动不锈钢T型三通球阀/Q9E44F防爆电动不锈钢三通法兰球阀Q9E45F是由防爆电动执行器和不锈钢三通球阀组合而成，按流道可分为L形和T形。防爆电动L形三通球阀Q9E44F用于介质流向的切换，能使相互垂直的两个通道连接；防爆电动T形三通球阀Q9E45F用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。电动三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

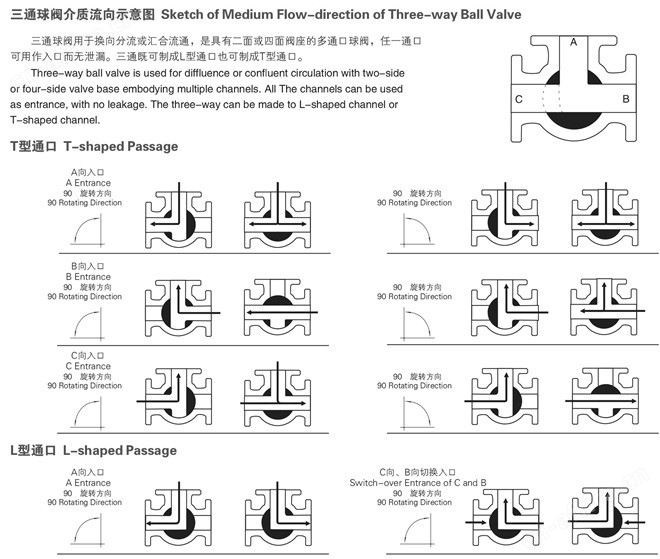

流向示意图：

技术参数和性能：

防爆电动执行器技术参数		Q944/5F电动防爆三通球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	80N·M～3000N·M	公称压力	PN1.6
任选功能	防爆开关型、防爆调节型	阀轴材质	不锈钢
动作范围	0～90°（±5°）	阀体材质	碳钢、304 / 316 / 316L不锈钢
电机	全封闭鼠笼式感应电机	球体材质	304 / 316 / 316L不锈钢
环境温度	-20℃～+70℃	阀座密封	PTFE、PPL、金属密封
手动操作	机械离合机构	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
自锁装置	蜗轮、蜗杆机构提供自锁	适用介质	水、石油、酸碱类、粘性流体、浆料、强氧化性介质等
防护等级	Exd Ⅱ BT4 IP67	适用介质	水、石油、酸碱类、粘性流体、浆料、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(调节型)	特点	连线简单、流向切换、阻力小、动作稳定

外形尺寸：

公称通径DN	L	L1	H	D	D1	额定功率
15	150	258	277	95	65	15W
20	160	258	282	105	75	15W
25	180	258	295	115	86	15W
32	200	258	302	140	100	15W
40	220	258	310	150	110	15W
50	240	258	319	165	125	15W
65	260	338	381	185	145	40W
80	280	338	391	200	160	40W
100	320	368	452	215/230	180/190	90W
125	380	368	500	245/270	210/220	90W
150	440	368	519	280/300	240/250	90W
200	550	410	595	335/360	295/310	180W

订货说明：

1、电源电压：DC24V、AC110V、AC220V、AC380V 。

2、介质类型、温度、压力。

3、控制类型：防爆开关型、防爆调节型。

4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号4-20mA，1-5V，0-10V 。

注意事项：

1、请务必接对电源相序，以免阀门或执行器损坏。

2、户外使用时必须给电动执行器外加防护盖子，防止老化。

3、开盖后应拧紧螺丝，防止进水或灰尘进入电动执行器内部。

4、请确认输入电压和配线接点是否正确。

5、禁止超负荷使用电动执行器。
