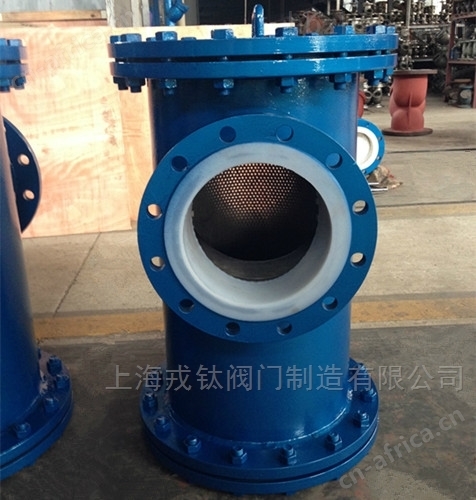

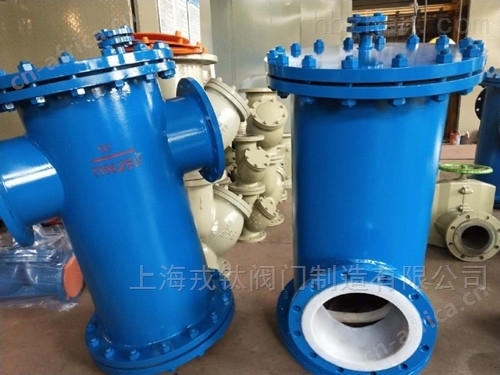

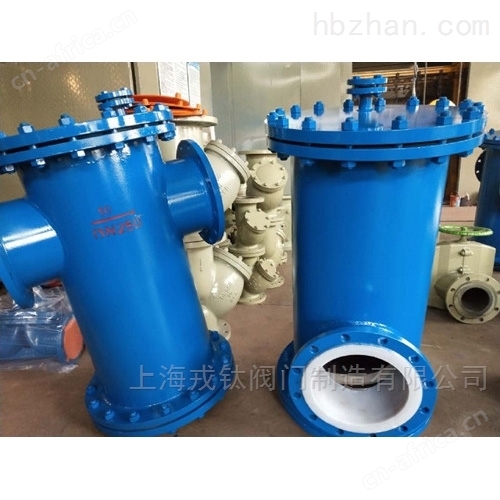

产品名称：SBLF46衬氟篮式过滤器

产品介绍：

衬氟提篮式过滤器SBLF46衬氟篮式过滤器/不锈钢衬氟篮式过滤器/耐酸碱篮式过滤器/耐腐蚀篮式过滤器/衬氟蓝式过滤器/衬四氟篮式过滤器系主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成，其壳体内腔和滤网全部采用钢衬氟塑料。本产品几乎在所有强酸，强碱，盐，强氧化剂和有机溶剂等介质中均能使用。篮式过滤器是工业生产中有腐蚀性介质净化的管道附件，安装在管道上能有效拦截流体中的固体颗粒杂质，使后端的仪表、阀门、机器设备等能正常工作和运转，达到稳定工艺要求，保障安全生产的作用。

工作原理：

衬氟篮式过滤器广泛应用于各种腐蚀性管路中，用于清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用，当腐蚀性流体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的介质通过滤篮，由过滤器出口排出，当需要清洗时，只需将可拆卸的滤篮取出，处理后重新装入即可。

主要零部件材料表：

序号	零件名称	材料名称
1	筒体	WCB	304	304L	316	316L
2	法兰	WCB	304	304L	316	316L
3	法兰盖	WCB	304	304L	316	316L
4	过滤篮	PTFE/F4(聚四氟乙烯)、FEP/F46(聚全氟乙丙烯)
5	螺栓	35	304	304L	316	316L
6	螺母	45	304	304L	316	316L
7	衬里层	FEP/F46(聚全氟乙丙烯)、PCTFE/F3(聚三氟氯乙烯)、PTFE/F4(聚四氟乙烯)、PO(聚烯烃)
8	垫片	PTFE/F4(聚四氟乙烯)

主要性能参数表：

公称压力PN(MPa)	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.75	3.0
高压液密封试验压力(MPa)	0.66	1.1	1.76	2.75	2.2
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
过滤精度	10~100目
法兰标准	GB/T 9112-2010、HG/T 20592-2009、HG/T 20615-2009等

主要外型尺寸表：

公称压力PN(MPa)	公称通径DN(mm)	尺寸(mm)
公称压力PN(MPa)	公称通径DN(mm)	L	ΦD	H	H1
0.6-2.5 (Class150) 2.0	15	260	108	330	200
	20	260	108	330	200
	25	260	108	330	200
	32	260	108	330	200
	40	260	108	330	200
	50	260	108	330	200
	65	340	159	430	280
	80	340	159	430	280
	100	400	219	490	305
	125	500	273	635	420
	150	500	273	635	420
	200	560	325	785	525
	250	660	426	895	640
	300	700	-	-	-
