GIQ气动高真空蝶阀

产品简介：

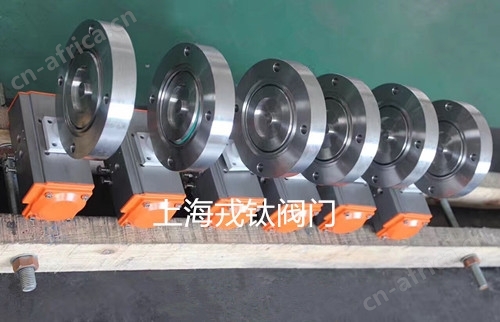

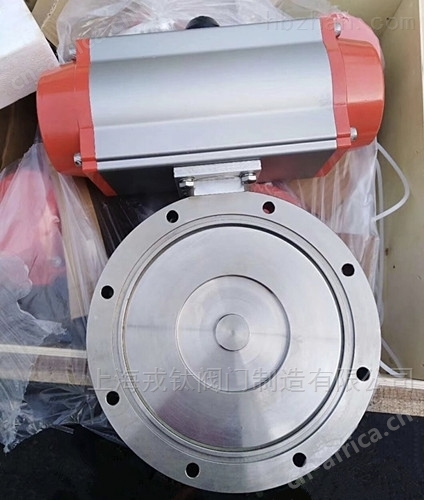

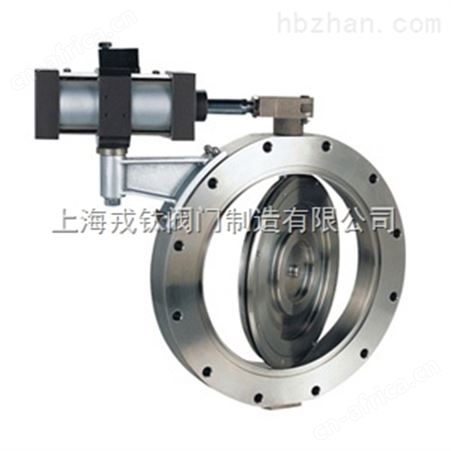

气动真空蝶阀GIQ气动高真空蝶阀/不锈钢气动高真空蝶阀是指工作压力低于标准大气压，形成定真空的阀门，是真空系统中用来调节气流量、切断和接通管路的元件，般用于控制空气和非腐蚀性气体。气动高真空蝶阀的阀板采用夹紧结构，把阀板的密封圈夹紧，泄露量为零，除了能用在真空状态下,也能在低压状态下使用。气动高真空蝶阀以压缩空气为动力，带动蝶板旋转来作启闭运动，从而达到对管路气流的接通或切断，分为双作用和单作用，单作用具有弹簧复位的作用，可在故障时自动复位。

特点：

1、轴承采用自润滑轴承，摩擦阻力小。

2、不必从管路上拆卸阀门即可更换蝶板密封圈。

3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。

4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。

技术参数：

适用范围(Pa)		2x105～1.3x10-5
漏气率（Pa.L/S)		≤1.3x10-6
驱动形式		压缩空气（4-7bar）
介质温度(℃)		丁jing橡胶-25 ~ +80，氟橡胶-30 ~ +150
法兰标准		GB6070.3-85
安装位置		任意
作用形式		单作用式：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用式：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
控制方式		开关型（开关两位控制）
		调节型（4-20mA信号调节流量大小）

执行机构：

执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

连接尺寸：

公称通径(DN)		50	63	80	100	125	150	200	250	300	400
连接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14
