、介绍

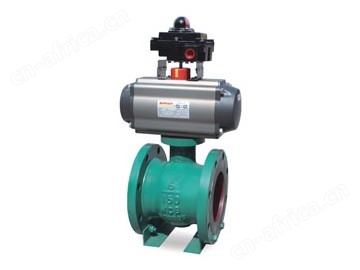

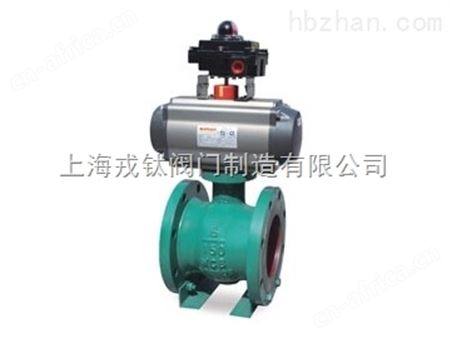

ZJRP气动偏心旋转阀（凸轮挠曲调节阀）由执行机构和偏心旋转阀组成，是种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有个导流翼，有利于流体稳定流动，具有良好的稳定性。其次，还有流量大，可调范围广等特点。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

二、标准规格

阀体型式：直通铸造偏心球形阀
阀芯型式：偏心弓型截球体
公称通径：DN50 ~300 NPS 2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
对夹式
阀盖形式：体式
填料：V型聚四氟乙烯、柔性石墨填料等
密封垫：金属夹石墨密封
执行机构：气动：气动活塞式执行机构、气动薄膜执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆

三、ZJRP气动偏心旋转阀型号编制

Z	执行机构	R	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	S:气动活塞执行机构 J:气动薄膜执行机构 A:电动DTR执行机构 R:电动3810R执行机构	R 角行程	P:标准型全腔偏心旋转调节阀 PF:软密封偏心旋转调节阀 RP:缩腔型偏心旋转调节阀	PN16=16 CL150LB=150 LB	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN50= DN50 NPS2〞=NPS2〞
如：气动活塞式偏心旋转调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZSRP-16C DN50

四、性能

流量特性	近似等百分比
可调范围	全腔型 100:1 缩腔型 40：1
额定CV值	全腔型CV 14~1750 缩腔型CV 6-700
行程	全开 60°
允许泄漏量	硬密封:IV级（0.01% 阀额定容量）软密封:VI级（气泡级）
基本误差%	气动 ±2	电动±2.0
回差%	气动 ≤1.5	电动≤1.0
死区%	气动 ≤0.6	电动≤1.0

五、选用参数表

公称通径DN（mm）		25	40	50	65	80	100	125	150	200	250	300
额定流量系数Cv	全腔型	14	30	55	100	135	230	320	500	850	1300	1750
额定流量系数Cv	缩腔型	6	12	20	40	54	92	128	200	340	520	700
双作用气动执行机构		气源压力 400KPa
型号	扭矩（N.M）	PTFE填料，金属密封允许压差单位MPa
ATD63	23.5	2.35	0.94
ATD75	46.5	5.0	2.84	1.49	0.57	0.33
ATD88	73.2			2.39	0.99	0.62
ATD100	106				1.54	0.99	0.30	0.19
ATD125	221						1.29	0.80	0.39
ATD160	453						2.84	1.79	0.89	0.47	0.26	0.14
单作用气动执行机构		气源压力 400KPa
型号	扭矩（N.M）	PTFE填料，金属密封允许压差单位MPa
ATS75	26.5	0.19
ATS88	44	1.19	0.09
ATS100	60.7	3.97	1.59	0.81	0.11
ATS125	126			2.19	0.89	0.59
ATS160	269					1.39	0.53	0.34
ATS200	467						2.84	1.79	0.89	0.47	0.26	0.14
