电动调节百叶阀

上海戎钛阀门制造有限公司是【电动调节百叶阀】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

产品工作原理和用途：

，可广泛地应用于冶金、建材、化工、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质流量调节或切断装置，特别适用于大口径、大流量、低压差场合。它可与各种执行器配套使用组成不同性能的设备。

产品结构特点：

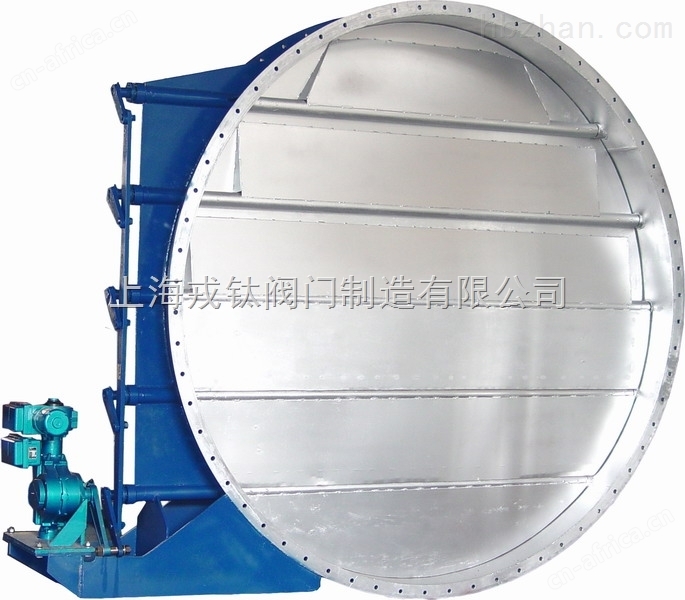

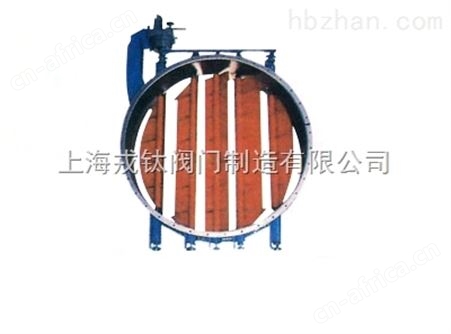

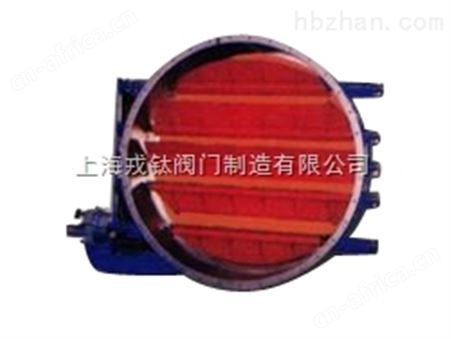

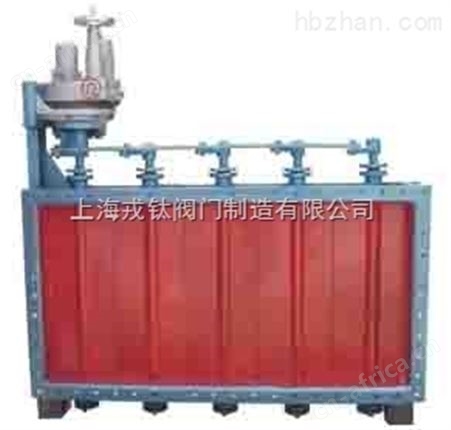

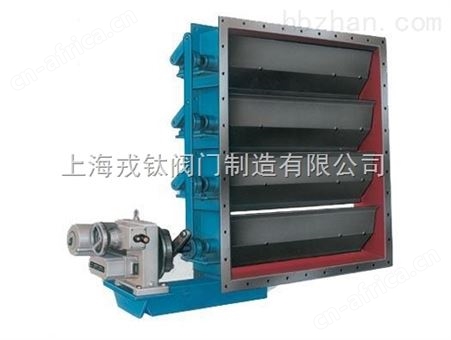

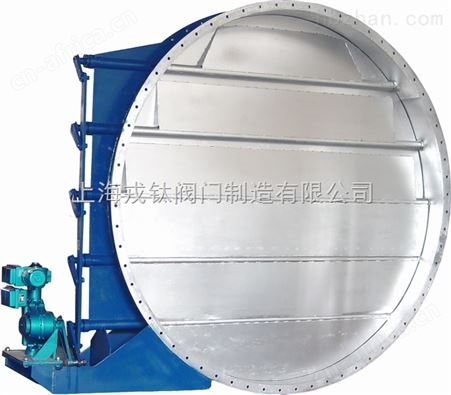

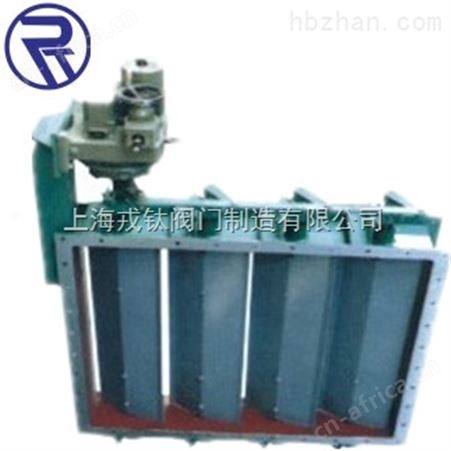

是具有自动调节特性的阀门，由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成，阀门主体为焊接结构，门板是由几个绕各自旋转轴动作的百叶板组成，轴端采用柔性石墨编织填料密封，具有耐高温、自润滑等特点。阀门工作原理是驱动装置输出力矩通过连杆机构传给各阀轴，由各阀轴的转动带动各自的百叶板旋转，，用以改变管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。

它具有结构简单、流阻小、重量轻、转动灵活、使用寿命长、操作维护方便等优点。

产品性能参数：

公称压力PN(MPa)	0.005MPa
适用温度℃	-30~350℃
适用介质	粉尘、含尘气体
泄漏量	≤3%
阀门启闭时间	≈25秒 second
输入信号（直流）	Ⅱ型0~10MA；Ⅲ型4~20MA
输入通道	3个
输入电阻	Ⅱ型220Ω；Ⅲ型250Ω
电源电压	220V+20V/-20V；50HZ
介质流速	≤25m/s

产品主要零件材料：

名称	阀体	百叶板	连杆	支架	曲柄	阀轴
材料	碳钢	碳钢	碳钢	WCB QT500-7	碳钢	2Cr13

产品主要尺寸：

DN	D1	D	L	L1	H1	H	b	Z-Φd	轴数	执行器	Wt/kg
500	555	600	220	300	900	1270	8	20-18	3	DKJ-310	594
600	655	700	220	300	950	1370	10	20-18	3	DKJ-310	629
700	755	800	240	300	1000	1470	10	20-18	3	DKJ-310	721
800	870	930	240	365	1120	1640	10	24-23	3	DKJ-410	813
900	970	1030	260	365	1170	1740	12	24-23	3	DKJ-410	905
1000	1070	1130	260	365	1220	1840	12	28-23	3	DKJ-410	1000
1120	1190	1250	280	420	1430	2110	12	28-23	3	DKJ-510	1080
1250	1320	1380	280	420	1495	2240	14	32-23	4	DKJ-510	1372
1400	1470	1530	300	420	1570	2390	14	36-23	4	DKJ-510	1566
1600	1670	1730	320	450	1745	2660	14	40-23	4	DKJ-610A	1951
1800	1870	1930	340	450	1845	2860	16	44-23	4	DKJ-610A	2340
2000	2070	2130	360	450	1945	3060	16	48-23	4	DKJ-610A	2730
2240	2310	2370	380	480	2095	3330	18	48-23	4	DKJ-610	3075
2500	2570	2630	420	480	2225	3590	18	52-23	5	DKJ-610	3624
2800	2870	2930	440	480	2375	3890	18	60-23	5	DKJ-610	4226
3000	3070	3130	460	480	2475	4090	18	60-23	5	DKJ-610	4735

订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
