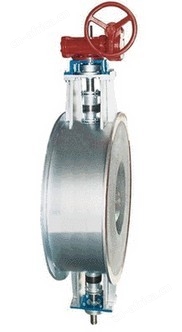

高温调控蝶阀HTDQ36P1W
上海戎钛阀门制造有限公司是【高温调控蝶阀HTDQ36P1W】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。
产品概述：
（1200℃ SO2二氧化硫蝶阀）
该产品是特殊设计的高温调节控制阀，产品结构设计合理，操作方便，使用可靠。操作可用蜗轮
蜗杆、电动、气动，满足程控和遥控的需要。高温调控蝶阀广泛应用于硫磺制酸高温副线，以及冶炼、石化系统中的高炉配风、锅炉管道作为控制调节阀使用。
标准与规范：
设计制造标准按Q/ZXD 05-2006《高温调控蝶阀》。
性能参数和零件材料：
技术参数和性能参数 | 主要零件材料 | ||||||
公称通径 | 公称压力 | 适用温度 | 适用介质 | 阀体 | 阀板 | 阀杆 | 填料 |
DN50～ DN450 | 0.25MPa | ≤1350℃ | SO2、SO3 及其他高温 气体 | 20 号钢板 内衬复合 耐火材料 | XD-4 高 温合金 | XD-4 高 温合金 | 柔性石墨+因 科镍尔 |
结构简图：
连接尺寸：
| 公称通径 | 主要外形尺寸和连接尺寸 | |||||||
| L | D1 | D | Z-d | H | H0 | A | B | |
| 50 | 108 | 110 | 140 | 4-14 | 70 | 215 | 270 | 65 |
| 65 | 112 | 130 | 160 | 4-14 | 80 | 235 | 270 | 65 |
| 80 | 124 | 150 | 190 | 4-18 | 95 | 263 | 270 | 65 |
| 100 | 127 | 170 | 210 | 4-18 | 105 | 283 | 270 | 65 |
| 125 | 140 | 200 | 240 | 8-18 | 120 | 313 | 310 | 65 |
| 150 | 140 | 225 | 265 | 8-18 | 132.5 | 338 | 310 | 65 |
| 200 | 152 | 280 | 320 | 8-18 | 160 | 493 | 365 | 90 |
| 250 | 165 | 335 | 375 | 12-18 | 187.5 | 550 | 365 | 90 |
| 300 | 178 | 395 | 440 | 12-22 | 220 | 615 | 365 | 90 |
| 350 | 190 | 445 | 490 | 12-22 | 245 | 678 | 365 | 90 |
| 400 | 216 | 495 | 540 | 16-22 | 270 | 727 | 365 | 90 |
| 450 | 222 | 550 | 595 | 16-22 | 297.5 | 782 | 365 | 90 |
订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
