GJ41X手动管夹阀

上海戎钛阀门制造有限公司是【GJ41X手动管夹阀】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

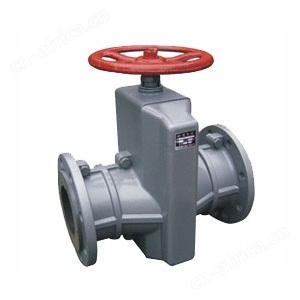

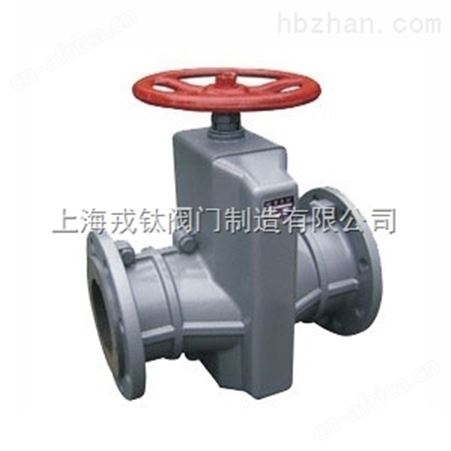

又名铝合金夹管阀，铝合金胶管阀，由左右铝合金阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可*使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。

工作原理

当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。

主要技术参数

适用范围：化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。
2.使用介质：纸浆、污水、矿渣、煤渣、泥沙等。
3.适用温度：-30-85,更高温度另行定制。
4.公称压力：-0.3-2.5Mpa(定货说明)。
5.法兰执行标准：(JB/80-91)。

主要外形连接尺寸

DN(mm)	L	B	H	Do	Dn	D	D1	d	Z	F	连接方式
25	99	14	126	100	25	100	78	11	4	2.5	法兰
32	125	14	144	100	30	120	90	12.5	4	2.5	法兰
40	146	16	165	125	38	130	100	13.5	4	2.5	法兰
50	190	18	190	165	50	160	125	18	4	3	法兰
65	235	18	200	190	65	180	145	18	4	3	法兰
80	290	20	207	200	80	195	160	18	4	3	法兰
100	370	20	228	250	96	215	180	18	8	5	法兰
125	445	22	260	520	120	245	210	18	8	5	法兰
150	490	24	340	320	145	280	240	20	8	5	法兰
200	550	24	429	400	195	335	295	20	12	5	法兰
250	620	26	512	400	245	405	335	22	12	7.5	法兰
300	810	28	595	500	295	460	410	22	12	7.5	法兰

订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
