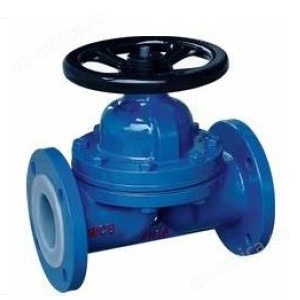

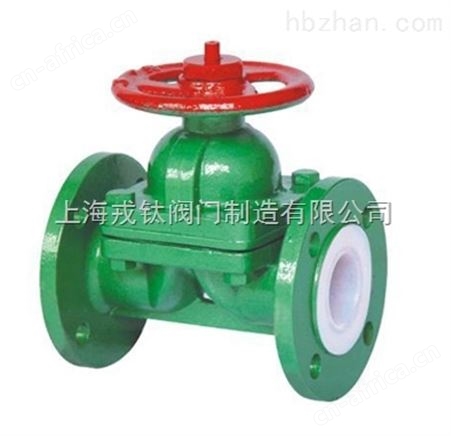

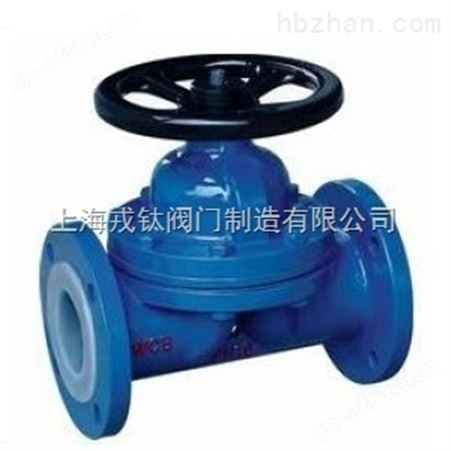

衬氟隔膜阀

上海戎钛阀门制造有限公司是【衬氟隔膜阀】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,达到介质的零泄漏。

基本型号

手动	G41F3	直流式	G45F3
	G41F46		G45F46
气动	G641F3	电动	G941F3
	G641F46		G941F46

主要零件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
序号	零件名称	Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

主要外形连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	D0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345

订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
