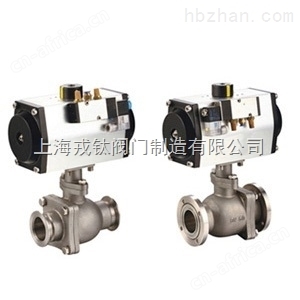

气动真空(压力)球阀

上海戎钛阀门制造有限公司是【气动真空(压力)球阀】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定器。
GUQ型系列气动真空(压力)球阀适用的工作介质为带酸、碱性的气体或液体。

主要技术性能

适用范围(Pa)	快卸法兰（KF）2x10⁵ ～1.3x10^-5 活套法兰16x10⁵～1.3x10^-5
阀门漏率(Pa.L/S)	≤1.3x10^-5
介质温度（℃）	标准出厂：-30～+150 特殊：-30～+240
气源压力（MPa）	0.4～0.8
法兰标准	GB4982；GB/T6070
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊：AC110V；DC24V；DC12V等
信号反馈	标准出厂：阀位指示器特殊：微动开关；智能型4～20mA DC
气缸可选	标准出厂：双作用式特殊：单作用式（有弹簧返回）可选常开或常闭

主要外形尺寸

快卸法兰（KF）连接（GB4982）图

型号	通径(DN)	ΦD	ΦB	H	L	A
GUQ-10/KF	10	30	40	168	92	140
GUQ-16/KF	16	30	17.2	154	100	140
GUQ-25/KF	25	40	26.2	175	114	164
GUQ-40/KF	40	55	41.2	247	165	210
GUQ-50/KF	50	75	52.2	282	175	247

活套法兰连接（GB/T6070）图二

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUQ-10	10	50	40	160	99	146	4-6.5
GUQ-16	16	60	45	162	100	146
GUQ-20	20	65	50	191	114	168
GUQ-25	25	70	55	191	114	168
GUQ-32	32	90	70	230	140	204	4-9
GUQ-40	40	100	80	267	165	260
GUQ-50	50	110	90	289	175	268
GUQ-63	63	130	110	313	186	268
GUQ-80	80	145	125	346	198	268	8-9
GUQ-100	100	165	145	375	220	298	8-9
GUQ-125	125	200	175	444	266	458	8-11
GUQ-150	150	225	200	497	296	525	8-11
GUQ-200	200	285	260	620	390	602	12-12

气动真空(压力)球阀订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
