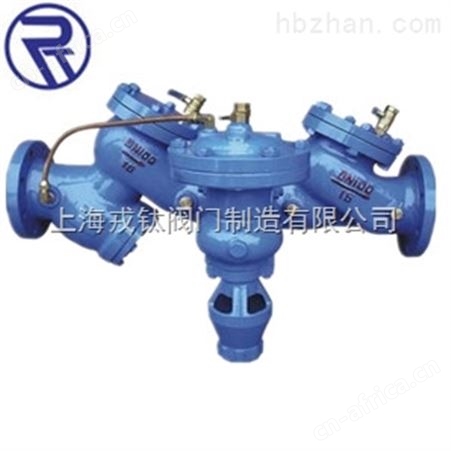

低阻力倒流防止器

上海戎钛阀门制造有限公司是【低阻力倒流防止器】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

由前后两个止回阀和中间自动排水器组成。在回流状态发生时，两个止回阀自动关闭，排水器自动开启，中间腔大气隔断。在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质。

功能特点

①主阀由前后两个止回阀和中间自动排水器组成。

②在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质。

③超低水损、节能显著：水头损失小于0.03Mpa;

④空气隔断、自动排水：在回流状态发生时，主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，有效防止回流污染。

⑤节地节材、安装灵活:外形小、自重轻，结构长度仅为现有同类产品的30％；可以水平或垂直安装.

⑥符合涉水产品卫生安全标准。

工作原理

●正向通水：

进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。在2m/s流速时，流通水损小于0.04Mpa.

●反向关闭：

进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。

如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。

●防止回流污染：

进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间腔，经过排水器直接排出阀外，防止对进口端的回流污染。

产品类型

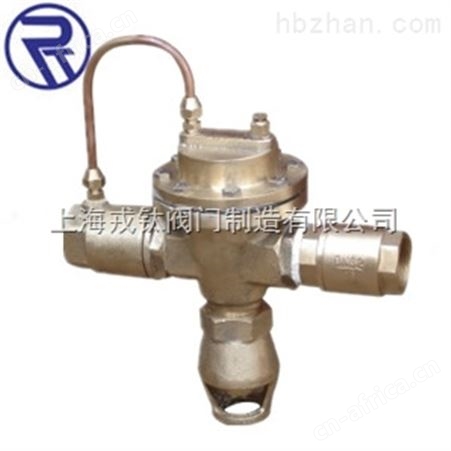

①内置排水式低阻力倒流防止器

DN≤50螺纹连接

分为：LHS711X型 DN15-DN25

LHS712X型 DN32-DN50

其中： LHS711X型产品没有检测球阀和进口过滤网

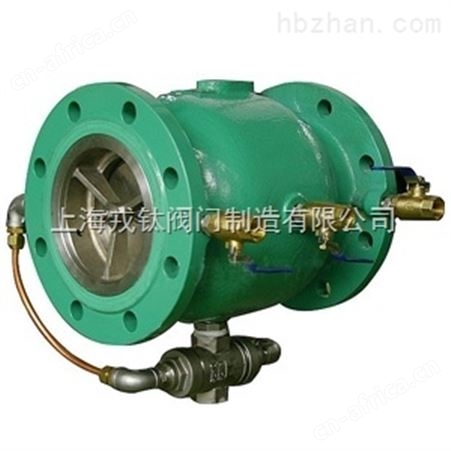

②直流式低阻力倒流防止器

法兰连接

型号：LHS743X型 DN50-DN200

③在线维护式

法兰连接

型号：LHS745X型 DN150-DN400

进口设有过滤网和伸缩法兰

主要外形尺寸

型号	公称通径		外形尺寸			材质	压力等级
型号	Mm	英寸	L	H	H1	全不锈钢	PN10 PN16
LHS711X	15	1/2	132	75	38
	20	3/4	132	75	38
	25	1	135	75	38
LHS712X	32	11/4	260	128	64
	40	11/2	260	128	64
	50	2	280	172	82
LHS743X	50	2	185	270	160	壳体：球墨铸铁或不锈钢内件：不锈钢
	65	21/2	210	286	166
	80	3	225	310	176
	100	4	250	335	195
	150	6	340	410	235
	200	8	400	466	266
LHS745X	65	21/2	320	330	190	壳体：球墨铸铁内件：不锈钢
	80	3	450	350	210
	100	4	500	385	230
	150	6	600	510	285
	200	8	760	656	336
	250	10	950	830	430
	300	12	1070	980	510
	350	14	1270	1000	600
	400	16	1430	1250	680

订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
