保温球阀-上海戎钛阀门制造有限公司

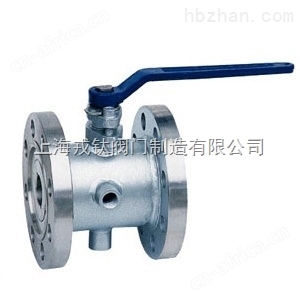

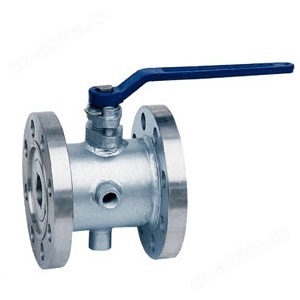

保温球阀

上海戎钛阀门制造有限公司是【保温球阀】专业生产厂家。以质量求生存、以诚信求发展、拥有支集科研、设计、制造、销售、服务于体的高素质员工队伍，技术力量雄厚、生产工艺*。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

具有良好的保温保冷特性,且阀门的通径和管径至,介质呈直线流动，阻力小，容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的zui高压力为1MPa。
主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

主要技术参数

公称通径		DN15～200、NPS 3/4～8
公称压力(Mpa)		PN1.6~2.5、Class150~300、10K、20K
阀门材料及适用工况	零件名称	材料
	3.阀体	WCB	CF8(304)	CF8M(316)
	2.阀座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	4.密封圈	聚四氟乙烯、对位聚笨
	5.球体	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6.阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	1.夹套	25	25	25
	7.填料	聚四氟乙烯、柔性石墨
	适用介质	水、蒸汽、油品	硝酸等腐蚀性介质	醋酸等腐蚀性介质
	适用温度	-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨）
设计制造		GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
结构长度		GB/T 12221-1989、ANSI B16.10；JIS B2002
连接法兰		JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
压力试验		JB/T 9092-1999、API 598
传动方式		手动、蜗轮蜗杆传动、气动、电动。

主要外形尺寸

公称通径		d	L	D		E	Q	H	W	管螺纹
(mm)	(in)	d	L	(mm)	(in)	E	Q	H	W	P
20	3/4"	19	117	40	1.5"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2.5"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	800	G3/4"
200	8"	203	330	300	12"	100	492	410	800	G3/4"

订货流程：
、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发，发邮件咨询。
五、公司本着切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
