矿浆排气阀-上海戎钛阀门制造有限公司

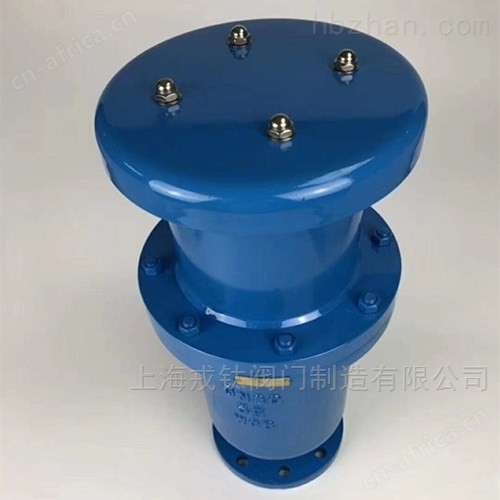

产品名称：KT45F矿浆管道自动排气阀

产品介绍：

矿浆排气阀KT45F矿浆管道自动排气阀/浆体自动排气阀/浆体管道自动排气阀/矿浆排气阀/矿浆管道排气阀/不锈钢矿浆排气阀是一种由阀体、阀盖、排气罩和密封组件等组成的浆体管道自动排气阀。其不仅在管道正常运行或矿浆泵启动过程中排出积存的空气，保持管道的过流能力与防止启泵水锤，而且在管道出现负压时，可向管道内吸进空气，对水柱再弥合起缓冲作用，降低拉断水锤的压力，防止和避免管道遭到破坏。主要用于各种固体物料、浆体输送管道与其它各种流体管道的自动进排气装置，能避免因管道积气而产生的气阻、振动及水锤现象，消除由于停泵、管道排空等原因局部管段产生的负压，是保护管道安全运行的重要设备。

选型注意事项：

1、凡是在管道隆起点和离心泵站的出口管道处等可能产生拉断水柱的地方，均应安装该矿浆体排气阀，且宜并列设置两台，一般情况下，根据浆体输送管道的长度、公称通径和积气多少而选用该产品的公称通径，其公称通径=(0.1~0.25)×输送管道通径。

2、矿浆排气阀需配检修闸阀，如果需要对排气阀维修或者拆卸，需关闭检修闸阀。

主要零部件材料表：

序号	零件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	浮球	SUS304	SUS304	SUS304L	SUS316	SUS316L
3	密封组件	PTFE	PTFE	PTFE	PTFE	PTFE
4	阀盖	WCB	CF8	CF3	CF8M	CF3M
5	排气罩	WCB	CF8	CF3	CF8M	CF3M

主要技术规范表：

设计标准	JB/T 12386-2015《给水管道进排气阀》
法兰标准	JB/T 79.1-1994《凸面整体铸钢管法兰》
试压标准	GB/T13927-2008《工业阀门压力试验》
使用温度	0 ~ +85℃
适用介质	矿浆、浆体等

主要外型尺寸表：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	H	Φ	D	D1	n-Φd
1.0	40	350	230	145	110	4-18
	50	380	240	160	125	4-18
	65	430	260	180	145	4-18
	80	490	300	195	160	4-18
	100	550	350	215	180	8-18
	150	615	400	280	240	8-23
	200	680	450	335	295	8-23
	250	740	500	390	350	12-23
1.6	40	350	230	145	110	4-18
	50	380	240	160	125	4-18
	65	430	260	180	145	4-18
	80	490	320	195	160	8-18
	100	550	350	210	180	8-18
	150	615	400	280	240	8-23
	200	680	460	335	295	12-23
	250	740	520	390	350	12-25
2.5	40	380	240	145	110	4-18
	50	400	250	160	125	4-18
	65	450	270	180	145	8-18
	80	490	320	195	160	8-18
	100	550	380	230	190	8-23
	150	620	450	300	250	8-25
	200	700	500	360	310	12-25
	250	800	550	425	370	12-30
4.0	40	380	240	145	110	4-18
	50	400	250	160	125	4-18
	65	450	270	180	145	8-18
	80	490	290	195	160	8-18
	100	550	350	230	190	8-23
	150	620	400	300	250	8-25
	200	700	450	375	320	12-30
	250	800	510	445	385	12-34

主要结构图：


安装方法及使用：

1、外形尺寸随公称通径和公称压力的不同而变化。

2、该产品应安装在水平输送管道的高点。

3、安装时，排气阀和检修闸阀之间的间隙，用螺栓和螺帽连接，检修闸阀和管道法兰之间，用螺栓连接。
