产品名称：不锈钢直通视镜SG-IB/SG-ZT

产品介绍：

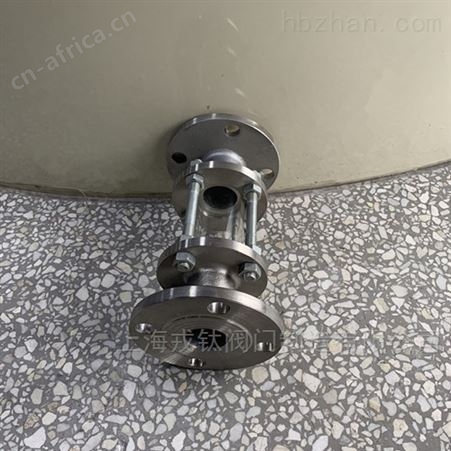

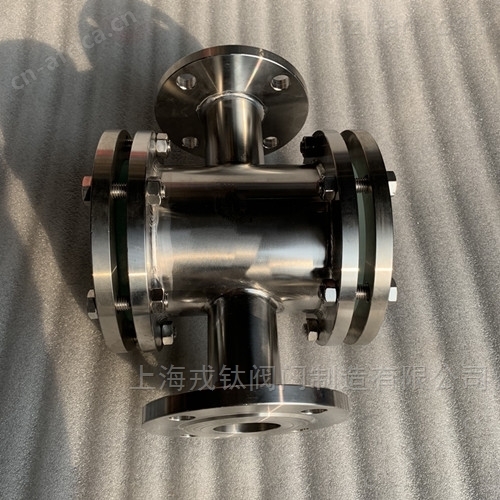

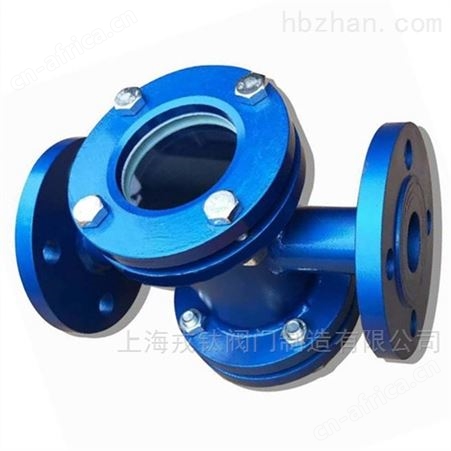

不锈钢直通视镜SG-IB直通视镜SG-ZT直通法兰视镜/管道视镜/直通十字型视镜/十字型管道视镜是工业管道装置上主要附件之一，在石油、化工、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视过程的作用。

产品特点：

1、直通视镜用于排液或槽前的固流、冷却水等液体管路上以观察液体流动情况。

2、阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。

3、公称压力范围：有2.5公斤/厘米²、6公斤/厘米²两种。

4、工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 。

5、公称直径：DN15~DN150毫米。

主要技术参数：

①、壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。

②、视窗材质：钢化硼硅玻璃、石英玻璃。

③、密封材质：丁jing橡胶、聚四氟乙烯。

④、工作压力：0.6 ~ 2.5（MPa）。

⑤、工作温度：0 ~ 200℃（℃）。

工作温度：

1、钠钙玻璃的允许温度为150℃，温度的急剧变化范围为120℃至20℃ 。

2、硼硅玻璃的允许温度为280℃，温度的急剧变化范围为230℃至20℃ 。

3、石英玻璃的允许温度为800℃，温度的急剧变化范围为550℃至20℃ 。

主要零部件材料：

壳体材质	碳钢WCB、不锈钢304、321、316、316L
视窗材料	钢化硼硅玻璃	石英玻璃
工作温度（℃）	0 ~ 250	0 ~ 800
公称压力（MPa）	＜0.6	0.6 ~ 2.5
密封件材质	丁jing橡胶、聚四氟乙烯
连接形式	螺纹连接、法兰连接
允许急变温度（℃）	＜60

结构图及主要连接尺寸（0.6 ~ 2.5MPa）：


G	DN	2.5公斤				6公斤
		外形尺寸		玻璃板		外形尺寸		玻璃板
		H	L	直径	厚度	H	L	直径	厚度
1	25	200	181	65	10	200	189	65	10
1-1/4	32	260	226	95	15	260	234	95	15
1-1/2	40	260	226	95	15	260	234	95	15
2	50	320	266	140	20	320	278	140	20
2-1/2	65	320	266	140	20	320	278	140	20
3	80	360	300	165	20	360	308	165	20
4	100	360	300	165	20	360	308	165	20
5	125	440	356	165	20	440	364	165	20
6	150	440	356	165	20	440	364	165	20

主要外形连接尺寸（0.6MPa）：

Pg=6公斤/厘米²
公称直径Dg	外形尺寸		玻璃板		型号
公称直径Dg	H	L	直径	厚度	型号
25X32	260	234	95	15	HGS 07-106-01-1~7
40X50	320	278	140	20	HGS 07-106-02-1~7
50X60	320	278	140	20	HGS 07-106-03-1~7
65X80	360	308	165	20	HGS 07-106-04-1~7
80X100	360	308	165	20	HGS 07-106-05-1~7

主要外形连接尺寸（2.5MPa）：

Pg=2.5公斤/厘米²
公称直径Dg	外形尺寸		玻璃板		型号
公称直径Dg	H	L	直径	厚度	型号
25X32	260	226	95	15	HGS 07-105-01-1~7
40X50	320	266	140	20	HGS 07-105-02-1~7
50X60	320	266	140	20	HGS 07-105-03-1~7
65X80	360	300	165	20	HGS 07-105-04-1~7
80X100	360	300	165	20	HGS 07-105-05-1~7
