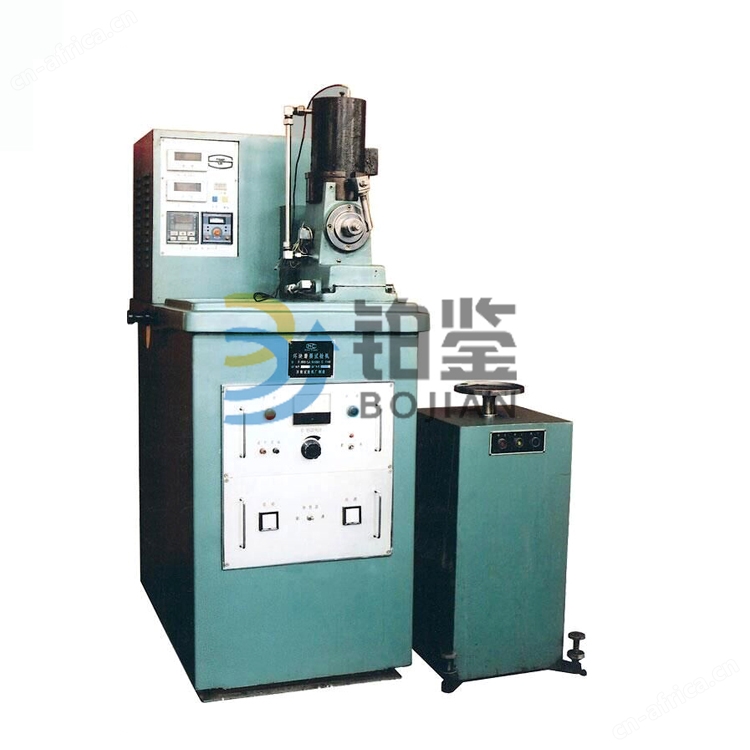

梯姆肯环块试验机主要测试润滑液、润滑脂、润滑剂、润滑油、环块在滑动摩擦状态下的极压性能试验、承载能力试验、摩擦特性、OK值，刮伤值的试验。

GB/T 11144-2007 润滑液极压性能测定法 梯姆肯法

NB/SH/T 0203-2014 润滑脂承载能力的测定 梯姆肯法

SH/T 0532-1992 润滑油抗擦伤能力测定法(梯姆肯法)

JB/T 9396-2013 环块磨损试验机 技术规范

JJG (机械) 102-1992 环块磨损试验机检定规程

GB/T 2611-2007 试验机 通用技术要求

JB/T 6147-2007 试验机包装、包装标志、储运技术要求

1、试验机的组成:

该试验机由机身与工作台、主轴与杠杆机构、1.5kW(0-1500r/min)的直流电机、转速数字显示仪、温度控制器、电子式时间继电器、电器箱和直流调速系统装置、润滑系统和加热装置、施力装置、试样及附件等几个部分组成。

2、试验机结构简述:

直流调速电机通过法兰盘带动前端装有试环的主轴做顺时针方向旋转。 磁电传感器通过装在主轴上的测速齿轮直接测量出主轴的转速，并在转速数字显示仪上显示出来。主轴上的皮带轮通过齿形同步带带动在齿轮油泵加长轴上空转的皮带轮转动，试验油从油罐流经试环试块面间到主轴座油槽里，皮带轮通过手把控制传动离合器带动齿轮油泵，把试验油又抽回到油罐里，这样试验油可循环使用。如将传动离合器的手把插在上面的定位孔里时，则传动离合器与皮带轮脱开，皮带轮在齿轮油泵加长轴上空转；如将传动离合器的手把插在下面的定位孔里时，则传动离合器与皮带轮啮合，带动齿轮油泵运转。

圆刀承骑在刀刃底座刀刃上，上面支承着摩擦力杆，试验力杆骑在摩擦力杆的刀刃上，左端支承着装夹着试块的试块座，试块座上的试块挡板正好卡在装在主轴轴端的铜滑套上。试块座试验力杆摩擦力杆组成了一套完整的既能施力又能测力的杠杆机构。通过10：1的试验力杆把试验力传递给试块而对作顺时针旋转的试环施加试验力P；通过对摩擦力杆施加试验力来平衡试环试块面间的摩擦力F，根据P和F来推出摩擦系数μ值。

施力装置由550W，1400r/min的三相微型异步电动机通过皮带轮，三角皮带，大皮带轮带动蜗杆和蜗轮及螺杆和升降螺母使砣盘以8.92-13.33N/S的均匀速率，平稳的将砣加到（或卸除）试验力杆的右端V形槽中，消除冲击试验力对试验结果的影响。

做润滑油试验时，通过电加热器将润滑油加热。由铂热电阻测量油温，温控仪表自动控制油的温度。
