1、概述

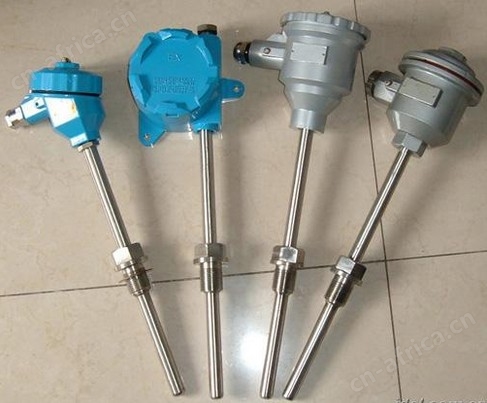

工业用隔爆热电偶是一种温度传感器，通常和显示仪表、记录仪表、电子计算机等配套使用，直接测量生产现场存在碳氢化合物等爆炸的0~1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。
2、特点
1.多种防爆形式，防爆性能好
2.压簧式感温元件，抗振性能好
3.测量范围大
4.机械强度高，耐压性能好
3、工作作原理

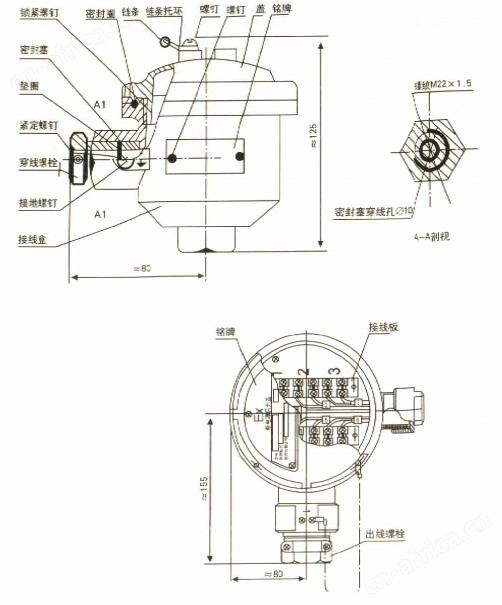

隔爆热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒(外壳)在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。
4、主要技术参数
1.产品执行标准
IEC584 GB/T16839-1997
IEC 1515 JB/T5518-1991
GB3836.1-83 GB3836.2-83
2.测温范围及允差
| 型号 | 分度号 | 允差等级 | |||
| Ⅰ级 | Ⅱ级 | ||||
| 允差值 | 测量范围℃ | 允差值 | 测量范围℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004|t| | 375~1000 | ±0.0075|t| | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004|t| | 375~1000 | ±0.0075|t| | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
| ±0.004|t| | 375~800 | ±0.004|t| | 333~900 | ||
| WRF | J | ±1.5℃ | -40~+375 | ±1.5℃ | -40~+333 |
| ±0.004|t| | 375~750 | ±0.004|t| | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004|t| | 125~350 | ±0.0075|t| | 133~350 | ||
隔爆热电偶的防爆等级按其适用于爆炸性气体混合物安全间隙分为A、B、C三级。
| 类别 | 级别 | 试验安全间隙(MESG)mm |
| Ⅱ | A | 0.9≤MESG |
| B | 0.5＜MESG＜0.9 | |
| C | MESG≤0.5 |
