产品介绍

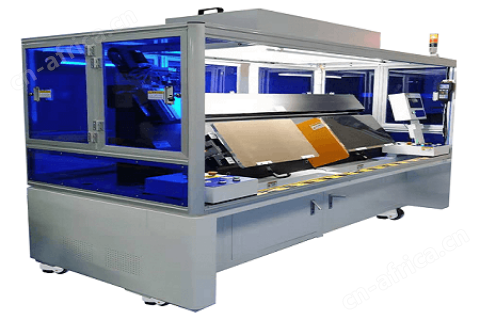

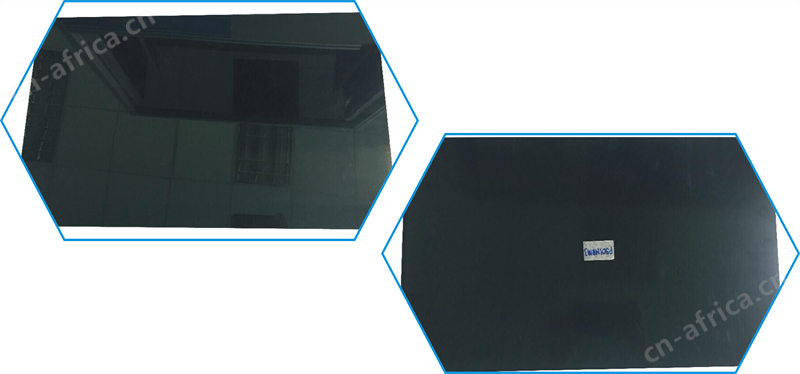

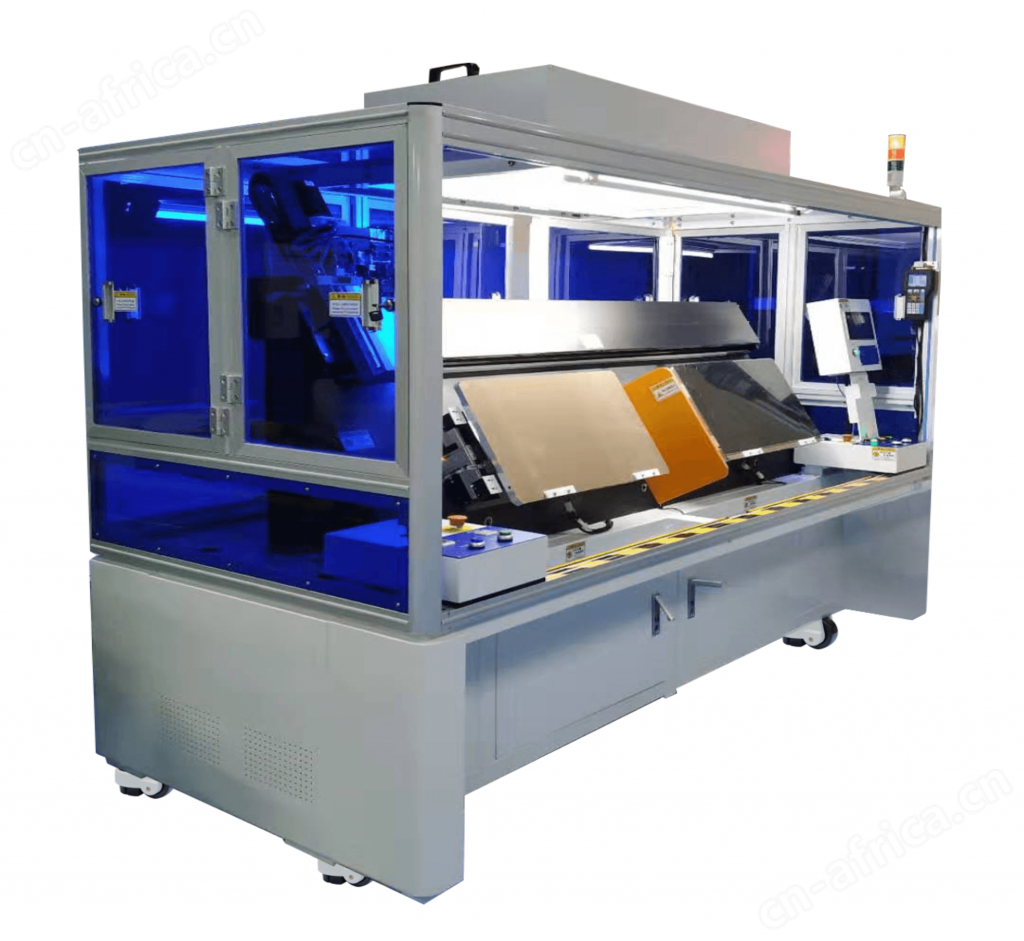

该设备专用于TFT-LCD、AMOLED、MicroLED无边框平板显示屏侧边涂胶，目的是为了防止有漏光现象，影响视觉。采用德国压电陶瓷喷头，连续工作保证品质的稳定性。
产品特点
1、喷涂稳定，最小点能做到0.12mm。
2、频率高，能达到1000Hz/S。
3、表面喷涂均匀光滑，线条细腻，可以控制在±20um以内
应用行业
平板显示、3C数码、光伏太阳能、精密半导体器件等行业。
产品参数
点胶阀类型：精密陶瓷电喷阀，一体式（核心进口德国）
型号：DYMC -01MM
电喷频率：1-1200HZ
喷射点/线段直径：最小可至0.25mm
喷射量：每次最小1nl（取决于介质类型）
供给压力：依据实际生产情况调节，100bar
温度控制精度：±1?C
脉宽调节范围：0.01-9.99ms
喷射频率：500点/S,可依据实际生产需求增大
喷射阀重量：170g（不含胶筒）
光源类型：LED349紫外光
光聚焦方式：长条凸透镜聚焦
烘干方式：时时跟随瞬间烘干
烘干时间：3S
重量：20g
电功率：150W
光功率：6000mw
烘干温度：40-50?C
1.喷胶量、频率、脉宽、喷射压力大小调节及储存
2.工作台移动、加工状态参数显示
3.烘干系统参数切换控制
4.储存200种加工用参数
5.点胶运动轨迹编程
6.电脑：标准4U工业机箱，带300W ATX 工业电源，i5CPU-3470，内存4G DDR3，硬盘500G 1T串口硬盘。
材料：钣金钢架+大理石
外观尺寸:L3000mm*1100mm*1700mm
工作台尺寸：700mm*400mm（单工位）
XY轴行程：700mm*400mm
Z轴行程：300mm
XYZ轴移动速度：高速≥10mm/s 低速：2mm/s
手动微调：0.25mm/260度
XYZ轴移动精度：±0.02mm
XYZ轴微调部分：脉冲手摇杆
平台表面：垫高强度玻璃
XY马达：松下伺服电机
Z轴马达：松下伺服电机
Z轴导轨：无油导轨
运动控制卡品牌及型号：固高
导轨丝杆品牌型号：中国台湾上银 V15型P级WIWIN双导轨滚珠丝杆
外观油漆着色：奶白色（无尘型）
悬梁架构：大理石结构
显示器固定座 ：可调节前后摆动
操作键盘功能：
1、快慢4挡位切换
2、XYZ轴调节控制器
3、照准光源亮度调节
4、启动电源开关
5、启动按钮
6、急停
带有安全断电光栅 选配
正门右上方异常急停开关及报警灯
输入电源：单相交流220V 50-60Hz 10A
