| 检测方式 | 形状 | 连接方式 | 检测距离 | 定时器功能 | 型号 | |
|---|---|---|---|---|---|---|
| NPN输出 | PNP输出 | |||||
| 限定反射型 |  | 导线引出型 (2m) | 20 ～35mm (赤色光)＊1＊2 | 无 | E3S-LS3N 2M | E3S-LS3P 2M |
| 有 | E3S-LS3NT 2M | E3S-LS3PT 2M | ||||
| 10～60mm (赤色光)＊1＊3 | 无 | E3S-LS3NW 2M | E3S-LS3PW 2M | |||
| 有 | E3S-LS3NWT 2M | E3S-LS3PWT 2M | ||||
不受电路板的孔及切口的影响，可稳定检测
【产品特点】
适合内置于装置中的狭窄限定型 (E3S-LS3□)
高背部件的贴装电路板的大量程型 (E3S-LS3□W)
还备有带定时器功能、PNP输出的型号
本体
*1. 白色画纸80 × 80mm时
*2. 设置传感器与背景相隔60mm以上的距离。
*3. 设置传感器与背景相隔120mm以上的距离。
| 检测方式 | 限定反射型 | ||
|---|---|---|---|
| 项目 型号 | E3S-LS3N (T)/-LS3P (T) | E3S-LS3NW (T)/-LS3PW (T) | |
| 检测范围 | 白色画纸 * | 20～35mm (与背景相隔60mm以上的设置距离) | 10～60mm (与背景相隔120mm以上的设置距离) |
| 黑纸* | 20～30mm (与背景相隔60mm以上的设置距离) | 15～50mm (与背景相隔120mm以上的设置距离) | |
| 光源(发光波长) | 红色发光二极管 (660nm) | ||
| 电源电压 | DC12～24V ± 10%、波动 (p-p) 10%以下 | ||
| 消耗电流 | 25mA以下 | ||
| 控制输出 | 负载电源电压DC24V以下、 负载电流100mA以下(残留电压NPN输出1V以下、PNP输出2V以下) 开路集电极输出型(因NPN/PNP输出、型号而异) 入光时ON | ||
| 保护回路 | 电源逆保护、输出短路保护、防止相干扰功能 | ||
| 响应时间 | 动作、复位：各1ms以下 | ||
| 定时器功能 (带定时器功能的机型) | OFF延时0.1～1.0s (可变量式) | ||
| 使用环境照度 | 受光面照度 白炽灯：5,000lx以下 | ||
| 环境温度范围 | 工作时：-10～+55℃、保存时：-25～+70℃ (无结冰、结露) | ||
| 环境湿度范围 | 工作时：35～85%RH、保存时：35～95%RH (无结露) | ||
| 绝缘电阻 | 20MΩ以上(DC500V兆欧表) | ||
| 耐电压 | AC1,000V 50/60Hz 1min | ||
| 振动(耐久) | 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | ||
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | ||
| 保护结构 | IEC标准 IP40 | ||
| 连接方式 | 导线引出型(标准导线长2m) | ||
| 质量(包装后) | 约80g | ||
| 材质 | 外壳 | ABS | |
| 透镜部 | 异丁烯树脂 | ||
| 附件 | 使用说明书、M3螺丝、定时器调整用螺丝刀(带定时器功能) | ||
* 80 × 80mm时

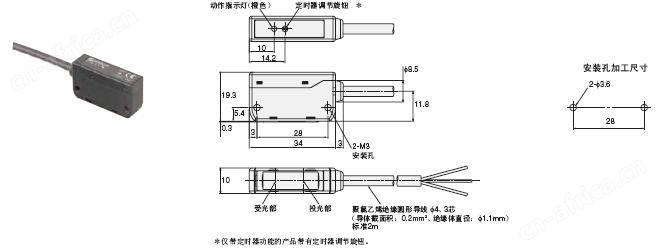

（单位：mm）
E3S-LS3N (T)/E3S-LS3P (T)
E3S-LS3NW (T)/E3S-LS3PW (T)
