高功能的光纤放大器

E3X-DA□(□)-S/ DA□(□)AT-S/ DA□(□)RM-S/ DA□(□)SE-S/ DA□(□)TW-S于2017年3月底截止订货

【产品特点】

满足现场需求的丰富的产品线

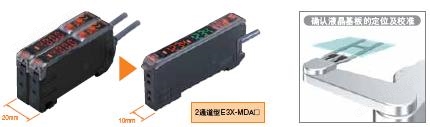

业界，在小巧的机身上安装了两台放大器. . . . 双通道型

10mm宽的机身上安装两台放大器。
可节省约1/2的空间。
还能节省约40%的电力。
（每1个通道与以往相比）

高速、高精度的模拟输出，支持多种用途. . . .高功能模拟输出型

模拟控制输出

根据检出量（数字显示），以1－5Ｖ电压输出。可用于位置控制及多级判别检测等丰富的用途。

高速、高精度

可根据用途选择检出模式。
以80μs（超高速模式）的高速响应，支持需要高速控制的位置控制等。

放大器单元

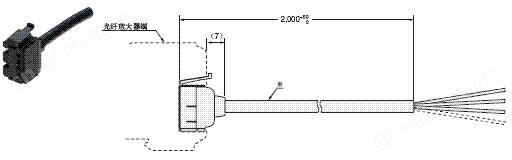

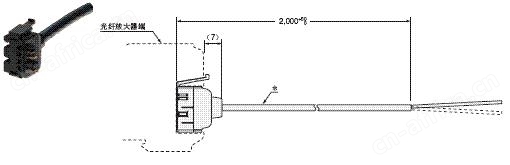

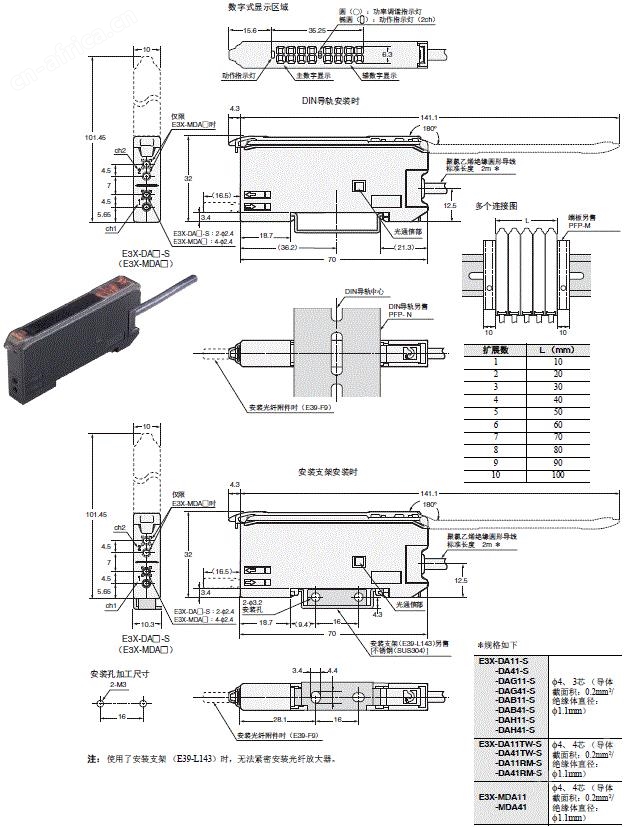

导线引出型 (2m)

分类		形状	功能	型号
分类		形状	功能	NPN输出	PNP输出
单功能型			-	E3X-DA11SE-S 2M	E3X-DA41SE-S 2M
通用型			定时器响应速度切换	E3X-DA11-S 2M	E3X-DA41-S 2M
标识检测型 (异色光源)	绿色LED			E3X-DAG11-S 2M	E3X-DAG41-S 2M
	蓝色LED			E3X-DAB11-S 2M	E3X-DAB41-S 2M
	红外LED			E3X-DAH11-S 2M	E3X-DAH41-S 2M
高功能型	外部输入		遥控设定计数器微分动作	E3X-DA11RM-S 2M	E3X-DA41RM-S 2M
	双输出		空气输出自我诊断微分动作	E3X-DA11TW-S 2M	E3X-DA41TW-S 2M
	ATC功能		ATC (阈值自动校正)	E3X-DA11AT-S 2M	E3X-DA41AT-S 2M
	模拟量输出		模拟量输出	E3X-DA11AN-S 2M	E3X-DA41AN-S 2M
双通道型			AND/OR输出	E3X-MDA11 2M	E3X-MDA41 2M

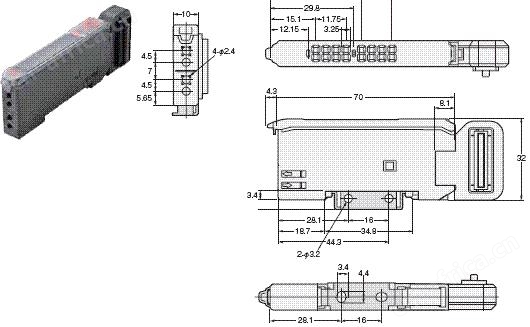

省配线接插件型

分类		形状	功能	型号
分类		形状	功能	NPN输出	PNP输出
单功能型			―	E3X-DA6SE-S	E3X-DA8SE-S
通用型			定时器响应速度切换	E3X-DA6-S *	E3X-DA8-S *
标识检测型 (异色光源)	绿色LED			E3X-DAG6-S *	E3X-DAG8-S *
	蓝色LED			E3X-DAB6-S *	E3X-DAB8-S *
	红外LED			E3X-DAH6-S *	E3X-DAH8-S *
高功能型	外部输入		遥控设定计数器微分动作	E3X-DA6RM-S *	E3X-DA8RM-S *
	双输出		空气输出自我诊断微分动作	E3X-DA6TW-S *	E3X-DA8TW-S *
	ATC功能		ATC (阈值自动校正)	E3X-DA6AT-S	E3X-DA8AT-S
双通道型			AND/OR输出	E3X-MDA6 *	E3X-MDA8 *

* 可使用传感器通信单元E3X-DRT21-S VER.3，省配线接插件请选用无导线接插件E3X-CN02。

通信单元用接插件型（EhterCAT/CompoNet用）

分类	形状	功能	型号	适用传感器通信单元
双通道型		AND/OR输出	E3X-MDA0	E3X-ECT
双通道型		AND/OR输出	E3X-MDA0	E3X-CRT

额定规格/性能一览表

分类		光源	响应速度	控制输出、输入			功能
分类		光源	响应速度	ON/OFF 输出	输入	模拟量输出	电压调谐	定时器	干涉防止	微分检测	计数器	ATC
单功能型		红色	1ms	仅主机	-	-	-	-	○	-	-	-
通用型		红色	50μs ～4ms	仅主机	-	-	○	○	○	-	-	-
标识检测型	E3X- DA□G-S	绿色	50μs ～4ms	仅主机	-	-	○	○	○	-	-	-
	E3X- DA□B-S	蓝色
	E3X- DA□H-S	红外
高功能型	外部输入	红色	50μs ～4ms	仅主机	○ (1本)	-	○	○	○	○	○	-
	双输出		80μs ～4ms	主+副(2根)	-						-	-
	ATC功能		130μs ～4ms	主+副(2根)								○
	模拟量输出		80μs ～4ms	仅主机		○ (1本)				-		-
双通道型		红色	130μs ～4ms	主+副(2根)	-	-	○	○	○	-	-	-

光纤放大器

单功能／通用／标识检测型

类型		单功能型	通用型	标识检测型(异色光源)
类型		单功能型	通用型	绿色LEC	蓝色LEC	红外LED
型号		E3X-DA□SE-S	E3X-DA□-S	E3X-DAG□-S	E3X-DAB□-S	E3X-DAH□-S
光源(发光波长)		红色发光二极管 (635nm)		绿色发光二极管 (525nm)	蓝色发光二极管 (470nm)	红外发光二极管 (870nm)
电源电压		DC12～24V±10%波动(p-p)10%以下
功耗		960mW以下(电源电压24V时，电流消耗40mA以下)
控制输出		负载电源电压 DC26.4V以下、开路集电极输出型(因NPN/PNP的输出形式而异) 负载电流：50mA以下(剩余电压1V以下)
保护回路		电源逆接保护、输出短路保护
响应时间	超高速模式	-	动作：48μs、复位：50μs1、2
	高速模式	-	动作、复位：各250μs
	标准模式	动作、复位：各1ms
	高精度模式	-	动作、复位：各4ms
灵敏度设定		示教或手动调整
功能	电源调谐	-	投光功率＆受光增益、数字控制方式
	定时器	-	可从OFF延时、ON延时、单触发中选择 1ms～5s (1～20ms：1ms单位、20～200ms：10ms单位、200ms～1s：100ms单位、 1～5s：1s单位)
	自动功率控制	投光电流高速控制方式
	清零	-	可显示负值(阈值偏移)
	原始复位	将设定条件初始化
	防止相互干渉	10台以内＊3
指示灯		动作指示灯(橙色)	动作指示灯(橙色)、功率调谐指示灯(橙色)
数字显示		受光量+阈值	受光量+阈值、可从其它6种模式中选择
显示方向		-	正常/可切换反向
使用环境照度		受光面照度白炽灯：10,000lx以下、太阳光：20,000lx以下
环境温度范围		动作时：1～2台连接时：-25～+55°C、3～10台连接时：-25～+50°C、11～16台连接时：-25～45°C 保存时：-30～+70°C (无结冰、结露)
环境湿度范围		工作时、保存时：各35～85%RH (无结露)
绝缘电阻		20MΩ以上(DC500V兆欧表)
耐电压		AC1,000V 50/60Hz 1min
振动(耐久)		10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		500m/s² X、Y、Z各方向 3次
保护结构		IEC60529标准IP50 (装有保护罩时)
连接方式		导线引出或省配线接插件
质量(包装后)		导线引出型：约100g、省配线接插件型：约55g
材质	外壳	PBT
材质	罩盖	聚碳酸酯
附件		使用说明书
