螺纹柱状光电传感器，放大器内置，具备接近传感器外观的光电传感器具有光电-IC技术的高抗干扰性

【产品特点】

新式光电-IC，以增加抗干扰性。

M18DIN-大小的柱状外罩， ABS树脂盒/BRASS外壳。

备有检测距离长(30cm)，带灵敏度调节器的反射型产品。

短路保护和逆接保护。

检测方式	连接方式	检测距离	动作模式		型号
					塑料外壳		金属外壳
					NPN输出	PNP输出	NPN输出	PNP输出
对射型	导线引出型	5m (红外光)	Light-ON		E3F3-T11	E3F3-T31	E3F3-T11M	E3F3-T31M
	M12 CN		Light-ON		E3F3-T16	E3F3-T36	E3F3-T16M	E3F3-T36M
	导线引出型		Dark-ON		E3F3-T61	E3F3-T81	E3F3-T61M	E3F3-T81M
	M12 CN		Dark-ON		E3F3-T66	E3F3-T86	E3F3-T66M	E3F3-T86M
回归反射型	导线引出型	3m (红色光)	Light-ON	无MSR 功能	E3F3-R11	E3F3-R31	E3F3-R11M	E3F3-R31M
	M12 CN		Light-ON		E3F3-R16	E3F3-R36	E3F3-R16M	E3F3-R36M
	导线引出型		Dark-ON		E3F3-R61	E3F3-R81	E3F3-R61M	E3F3-R81M
	M12 CN		Dark-ON		E3F3-R66	E3F3-R86	E3F3-R66M	E3F3-R86M
	导线引出型	2m (红色光)	Light-ON	有MSR 功能	E3F3-R12	E3F3-R32	E3F3-R12M	E3F3-R32M
	M12 CN		Light-ON		E3F3-R17	E3F3-R37	E3F3-R17M	E3F3-R37M
	导线引出型		Dark-ON		E3F3-R62	E3F3-R82	E3F3-R62M	E3F3-R82M
	M12 CN		Dark-ON		E3F3-R67	E3F3-R87	E3F3-R67M	E3F3-R87M
扩散反射型	导线引出型	100mm (红外光)	Light-ON		E3F3-D11	E3F3-D31	E3F3-D11M	E3F3-D31M
	M12 CN		Light-ON		E3F3-D16	E3F3-D36	E3F3-D16M	E3F3-D36M
	导线引出型		Dark-ON		E3F3-D61	E3F3-D81	E3F3-D61M	E3F3-D81M
	M12 CN		Dark-ON		E3F3-D66	E3F3-D86	E3F3-D66M	E3F3-D86M
	导线引出型	300mm (红外光)	Light-ON		E3F3-D12	E3F3-D32	E3F3-D12M	E3F3-D32M
	M12 CN		Light-ON		E3F3-D17	E3F3-D37	E3F3-D17M	E3F3-D37M
	导线引出型		Dark-ON		E3F3-D62	E3F3-D82	E3F3-D62M	E3F3-D82M
	M12 CN		Dark-ON		E3F3-D67	E3F3-D87	E3F3-D67M	E3F3-D87M

项目	检测方式	对射型	回归反射型		扩散反射型
	NPN输出	E3F3-T11	E3F3-R11	E3F3-R12	E3F3-D11	E3F3-D12
		E3F3-T16	E3F3-R16	E3F3-R17	E3F3-D16	E3F3-D17
		E3F3-T61	E3F3-R61	E3F3-R62	E3F3-D61	E3F3-D62
		E3F3-T66	E3F3-R66	E3F3-R67	E3F3-D66	E3F3-D67
	PNP输出	E3F3-T31	E3F3-R31	E3F3-R32	E3F3-D31	E3F3-D32
		E3F3-T36	E3F3-R36	E3F3-R37	E3F3-D36	E3F3-D37
		E3F3-T81	E3F3-R81	E3F3-R82	E3F3-D81	E3F3-D82
		E3F3-T86	E3F3-R86	E3F3-R87	E3F3-D86	E3F3-D87
检测距离		5M	3M(无M.S.R功能)	2M(有M.S.R功能)	0.1M	0.3M

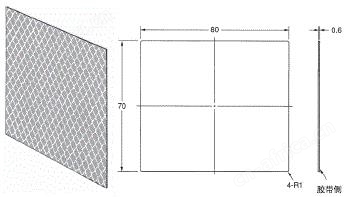

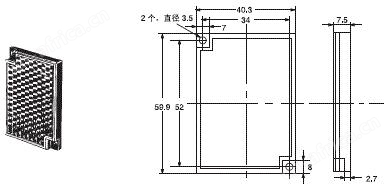

检测距离		5M	(使用E39-R1时)	(使用E39-R1时)	0.1M	0.3M
标准检测物体		不透明物体：11mm以上	不透明物体：56mm以上		100×100mm 白色画纸
应差		─			检出距离的20%以下
光源(波长)		Infrared LED	Red LED		Infrared LED
电源电压		DC12～24V±10%(p-p)10%以下
消耗电流		DC：45mA以下	DC：25mA以下
控制输出		负载电源电压DC26.4V以下、负载电源电流100mA以下(残留电压1V以下)
保护回路		电源逆接/输出短路
响应时间		动作/回复各1.0ms以下
灵敏度调整		无				有
使用环境照度		白炽灯3000lx以下/太阳光10000lx以下
使用环境温度		工作时：-25～+55℃(无结冰) 保存时：-30～+70℃(无结冰)
使用环境湿度		工作时：45%～85%(无结冰)RH 保存时：35%～95%(无结冰)RH
绝缘阻抗		20MΩ以上(DC500V)
介电强度		AC1000V以上在50/60Hz时，在电流承载部件和外壳间达1分钟
耐振动(损坏)		10～55Hz， 1.5mm双振幅，在X、 Y、 Z方向达到1h
耐冲击(损坏)		500m/s²双振幅，在X、 Y、 Z方向上各3次
防护等级		IEC60529 IP66
连接方式		导线引出型(标准导线长度：2m) /M12接插件
指示灯		动作指示灯(橙色) ［投光器的电源指示灯(橙色)］
质量	导线型	金属外壳：200g以下	金属外壳：100g以下
	导线型	塑料外壳：170g以下	塑料外壳：85g以下
	接插件型	金属外壳：120g以下	金属外壳：60g以下
	接插件型	塑料外壳：40g以下	塑料外壳：20g以下
包装方式		尼龙袋
材料	外壳	ABS或BRASS
	镜头	PMMA
	附件	螺母：ABS或BRASS
附件		螺母(4个)；说明书	螺母(2个)；反射板；说明书		螺母(2个)；说明书

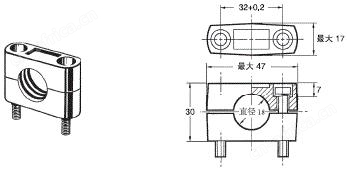

（单位：mm）

传感器

耐热ABS外壳		金属BRASS外壳

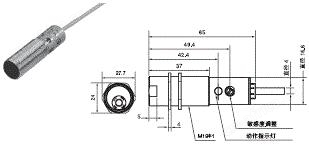

导线型	E3F3-D􀆶2	E3F3-D􀆶2M
接插件型	E3F3-D􀆶7	E3F3-D􀆶7M

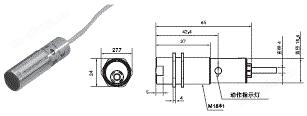

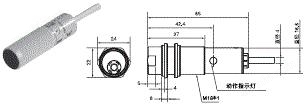

导线型	E3F3-T􀆶1 E3F3-R􀆶1 E3F3-R􀆶2 E3F3-D􀆶1	E3F3-T􀆶1M E3F3-R􀆶1M E3F3-R􀆶2M E3F3-D􀆶1M

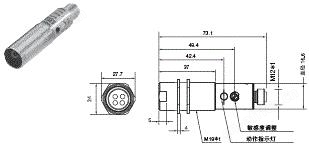

接插件型	E3F3-T􀆶6 E3F3-R􀆶6 E3F3-R􀆶7 E3F3-D􀆶6	E3F3-T􀆶6M E3F3-R􀆶6M E3F3-R􀆶7M E3F3-D􀆶6M
