电元器件品牌
序号 | 名称 | 品牌 | 产地 |
1 | 数控系统 | 中国台湾宝元MA2700A | 东莞 |
2 | 中间继电器 | 欧姆龙 | 中国 |
3 | 主轴 | 天一 6000W型号SM6761T-18/ 2200型号 SM5537C-18/ | 东莞 |
4 | 伺服电机驱动器 | XYZ轴:雷赛HBS-758 A轴:雷赛H2-2206 | 深圳 |
5 | 减速机 | 日本星宝 | 江苏 |
6 | 齿条 | 百兴 | 江苏台州 |
7 | 伺服电机 | 雷赛DM860H | 深圳 |
8 | 直线导轨 | 台弯上银 | 中国台湾 |
9 | 滚珠丝杆 | 中国台湾TBI | 中国台湾 |
10 | 感应器 | 锐科 | 江门 |
11 | 低压电器 | 正泰 | 国产 |
12 | 气缸 | MST | 国产 |
13 | 轴承 | NSK | 常州 |
14 | 电磁阀 | MST | 国产 |
15 | 气压要求 |
| |
16 | 润滑泵 | 宜德 | 国产 |
17 | 电器元件 | 正泰 |
|
18 | 排屑方式 | 喷雾 |
|

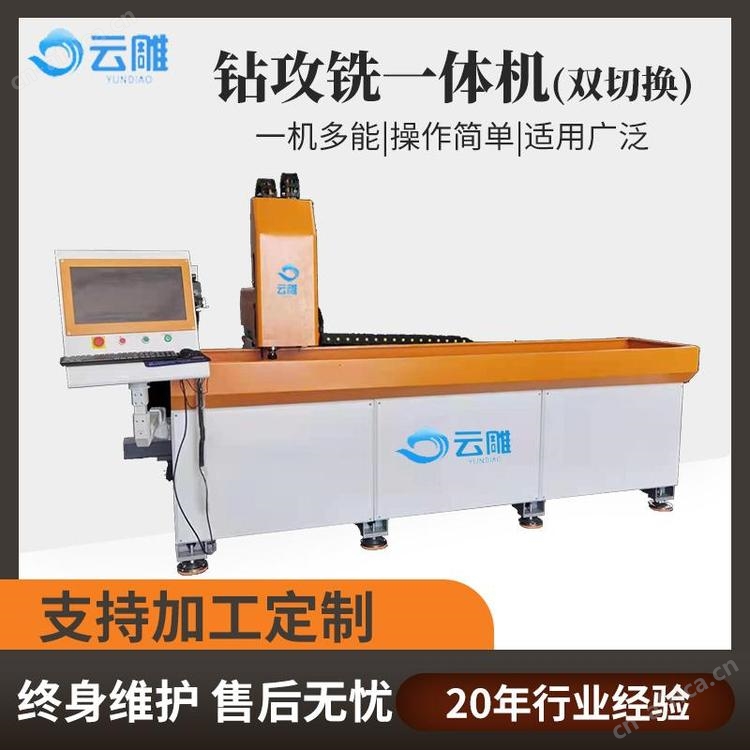

云雕全自动型材四轴钻攻中心
方案设计
1.四轴摆角型材钻攻机雕铣、钻孔、攻牙、倒角为一体的综合性加工设备,在工业型材,铝型材精密加工应用广泛,该设备可实现四轴联动,在异性工件上进行自由加工,实现加工。
2.专业编程软件,使得加工变得简单,不用复杂的编程软件,只要简单几个步骤变可两复杂图纸转换为刀具路径进行加工。
3:专业的电器配置,使得设备性能更加*。在系统配置上云雕型材钻攻机采用了台达全系列电器配件,包括台达钻攻中心CNC控制面板,台达全数字具备超高高响应总线伺服电机,伺服永磁同步伺服主轴驱动器及伺服电主轴,日本星宝高精密减速机和中国台湾高性能上银直线导轨和滚轴丝杠。
4:斗笠式自动换刀刀库,换刀速度快,稳定。
5:硬性攻牙,快捷。
6:加工速度,空走速度每分钟50米。加工速度35米。
7:加工精度,重复定位005㎜,对角线偏差㎜。
8:加工尺寸:加工长度6000㎜,加工宽度700㎜,加工高度300㎜。
9:四轴联动,支持平面,旋转多角度钻孔攻牙,雕铣等综合功能。可旋转工作台能够在-90°、0°和+90°三个位置间任意转换,实现:一次夹装可完成三个面的铣削加工
10:采用高精度直线导轨副、滚柱丝杠、齿轮齿条及进口伺服电机,运动平稳,具有较高的定位及加工精度;:
11:采用进口高速电主轴,转动稳定噪音小,切削能力强且光滑;
12;润滑、冷却:自动油润滑,喷雾冷却。
14:可选用PLC控制和数控CNC两种控制系统,智能的数控系统和简洁直观的人机界面使操作更加方便快捷。
应用行业:工业型材钻攻加工,门窗加工切割钻孔 幕墙龙谷,航空配件、灯具制品、散热配件,工业门窗等切割,雕铣、钻攻等。
