山东工具制造有限公司加工、销售径向浮动输出轴，长轴、短轴、输出轴接杆，输出轴接头、轴头，多轴器用ER/CT输出轴系列齐全，ER8-ER40规格齐全、CT5 CT6 CT9 CT12 系列，质量可靠，拥有*的数控车床、铣床、高精度磨床、螺纹磨等设备，输出轴头部螺纹，尾部螺纹全磨制，检测手段*，发货及时！

产品规格目前有138种规格（ER8-ER40 CT5-CT12）系列），非标产品可以来图、来样品定做，快递发货

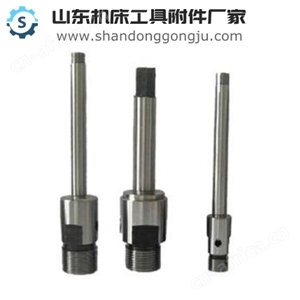

多轴器用输出轴芯ER系列（夹持ER系列筒夹）
序号	规格型号	总长 L	柄长l1	柄径 d	外螺纹 M1	内螺纹m	键槽宽	销孔	头部配合螺母 M	夹持筒夹直径	备注
1	ER11	93	60	8	M8×1	M5左旋	3		M14×0.75	￠1～￠7
2	ER11	97	64	8	M8×1	M5左旋	3		M14×0.75	￠1～￠7
3	ER11	106	73	10	M10×1	M5左旋	3		M14×0.75	￠1～￠7
4	ER11	116	83	10	M10×1	M5左旋	3		M14×0.75	￠1～￠7
5	ER11	116	83	12	M12×1	M6左旋	3		M14×0.75	￠1～￠7
6	ER11	120	72.5	10	M10×1	M5左旋	4		M14×0.75	￠1～￠7
7	ER11	113	60	8	M8×1	M5左旋	3		M14×0.75	￠1～￠7

8	ER11	93	60	8				￠3	M14×0.75	￠1～￠7	万向节连接
9	ER11	97	64	8				￠3.5	M14×0.75	￠1～￠7	万向节连接
10	ER11	106	73	10				￠3.5	M14×0.75	￠1～￠7	万向节连接
11	ER11	117	72	8				￠3.5	M14×0.75	￠1～￠7	万向节连接
12	ER11	122	77	9 8				￠3.5	M14×0.75	￠1～￠7	万向节连接

13	ER16	97	54	10	M10×1	M5左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
14	ER16	106	63	12	M12×1	M5左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
15	ER16	116	73	10	M10×1	M6左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
16	ER16	116	73	12	M12×1	M6左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
17	ER16	120	77	10	M10×1	M6左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
18	ER16	120	77	12	M12×1	M6左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
19	ER16	111	68	1 0	M10×1	M6左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
20	ER16	111	68	12	M10×1	M6左旋	4		M20×1（M19×1）	￠1～￠10 （1.5-9.5）
21	ER16	144.5	86.5	12	M10×1.5	M5左旋	4		M20×1	￠1～￠10 （1.5-9.5）
22	ER16	109	65.6	10	M10×1	M5左旋	4		M20×1	￠1～￠10 （1.5-9.5）
23	ER16	110	66.6	10	M10×1	M5左旋		￠4.5	M20×1	￠1～￠10 （1.5-9.5）

24	ER20	97	54	10	M10×1	M5左旋	4		M24×1（M25×1.5)	￠1～￠13 （1.5-12.5）
25	ER20	97	54	12	M10×1	M5左旋	4		M24×1（M25×1.5)	￠1～￠13 （1.5-12.5）
26	ER20	97	54	15	M10×1	M5左旋	4		M24×1（M25×1.5)	￠1～￠13 （1.5-12.5）
27	ER20	97	54	17	M10×1	M5左旋	4		M24×1（M25×1.5)	￠1～￠13 （1.5-12.5）
28	ER20	106	63	10（12）	M10×1	M5左旋	4		M24×1（M25×1.5)	￠1～￠13 （1.5-12.5）
29	ER20	116	73	10（12）	M10×1	M5左旋	4		M24×1（M25×1.5)	￠1～￠13 （1.5-12.5）
30	ER20	118	75	10（12）	M10×1	M5左旋	4		M24×1（M25×1.5)	￠1～￠13 （1.5-12.5）
31	ER20	110	65	15	M14×1	M6左旋	6		（M25×1.5)	￠1～￠13 （1.5-12.5）
32	ER20	93	49	12		M6	通键4		M24×1	￠1～￠13 （1.5-12.5）

33	ER25	120	65	15	M14×1	M6左旋	6		M32×1.5
34	ER25	142.5	87.5	17	M16×1.5	M8左旋	6		M32×1.5
