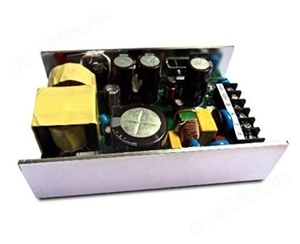

S275-20D13M/27M为中功率定制电源，输入电压范围175～280Vac，输出可配12V和24V铅酸电池,电池充电采用脉冲式充电方式。总输出功率280W；整机效率高,输入加有防雷保护,可防2KA雷击.具有输出限流保护、短路保护等功能；电源结构简单、设计精密符合安规认证要求。

输入特性

额定输入电压……………………………………………200-240Vac

输入电压范围……………………………………………175～280Vac

输入频率范围……………………………………………47-63Hz

输入电流……………………………………………≤2 A

工作环境

工作温度…………………………………………………-25～+65℃

相对湿度…………………………………………………10～95%

海拔高度…………………………………………………≤3000m

大气压力…………………………………………………70～106KPa

散热方式…………………………………………………自然传导散热

输出特性

13.8Vdc

输出电流/电压……………………………………………20A /+8～13 Vdc

电流精度…………………………………………………≤±5％Io

输出纹波…………………………………………………≤100mV

效 率    …………………………………………≥85%@(220Vac)

27.5Vdc

输出电流/电压……………………………………………10A /+13～27Vdc

电流精度…………………………………………………≤±5％Io

输出纹波…………………………………………………≤120mV

效 率    …………………………………………≥88%@(220Vac)

机械尺寸

长×宽×高=130×88×40mm

抗电强度

输入对输出………………………………………………3000Vac/≤10mA无击穿、飞弧现象

输入对大地………………………………………………1500Vac/≤10mA无击穿、飞弧现象

输出对大地………………………………………………500Vdc/≤10mA无击穿、飞弧现象

绝缘强度

输入对输出………………………………………………≥100MΩ@ 500Vdc

输入对大地………………………………………………≥100MΩ@ 500Vdc

输出对大地………………………………………………≥100MΩ@ 500Vdc

传导干扰（CE）…………………………………………EN55022  A

辐射干扰（RE）…………………………………………EN55022  A

MTBF：≥100,000hours (25℃，满载，实验验证值)

Features

RoHS compliant for all six substances；

Wide input voltage range (90－264Vac)；

Wideoperating Temperature range (-25－+65℃)；

output overvoltage，overcurrent，short circuit protection；

Efficiency≥88%；

Low conducted and radiated EMI(EN55022 classA)；

MTBF≥100,000 hours

Input Characteristic

Rated input voltage……………………………………………100-240Vac

Input voltage range……………………………………………90－264Vac

Input frequency ………………………………………………47-63Hz

Max input current ……………………………………………≤2A

Environmental Requirement

Operating Temperature range………………………………-25－+65℃

Storage Temperature range…………………………………-40－+85℃

Operating Humidity range……………………………………10～95%

Altitude…………………………………………………………≤3000m

Air pressure……………………………………………………70～106KPa

Cooling Method ………………………………………………Ventilation cooling

Output Characteristic

13.8Vdc

voltage/current ………………………………………………+13.8Vdc/20A

voltage ripple and noise ……………………………………≤100ｍV

Efficiency………………………………………………………≥83%@220Vac

27.5Vdc

voltage/current………………………………………………+27.5Vdc/5A

Output voltage ripple and noise……………………………≤150ｍV

Efficiency………………………………………………………≥88%@220Vac

Power…………………………………………………………275W

Dimension

130×88×40mm

Dielectric Withstａnd (Hi-pot)

Input to output   3000Vac/≤10mA /1min

Input to case    1500Vac/≤10mA /1min

Output to case   500Vdc/≤10mA /1min

Insulation Withstand

Input to output    ≥100MΩ@ 500Vdc

Input to case     ≥100MΩ@ 500Vdc

Output to case   ≥100MΩ@ 500Vdc

Conduction Interference（CE）……………………………EN55022 CLASS A

Radiated Interference（RE）………………………………EN55022 CLASS A

MTBF   ≥100,000hours
