SYN2307型GNSS授时模块

产品概述

SYN2307型GNSS授时模块是由西安同步电子科技有限公司研发生产的一款超低功耗超高灵敏度超小外型的接收模组，可支持GPS,GLONASS,BeiDou, Galileo4大导航系统，也支持SBAS,QZSS等辅助DGPS卫星。该产品内置LNA+SAW+FLASH，兼容主流授时定位模块，采用*的多路径抑制技术，支持单北斗、单GPS、GPS+北斗或者GPS+GLONASS混合授时等多种工作模式。

该授时模块具有授时精度高，体积小巧，稳定可靠，易于集成等特点，并使用SMD表贴封装，便于卫星授时设备的大规模批量生产，特别适用于电力，电信，金融，广电等精密授时领域。

关键词：授时模块，北斗授时模块，双模授时

产品功能

1) 单芯片支持GNSS四系统；

2) 支持单北斗、单GPS、GPS+北斗或者GPS+GLONASS联合授时模式；

产品特点

a) 业界**的捕获和跟踪灵敏度；

b) 精密授时精度优于30ns；

c) 优异的弱信号授时性能；

d) 内置0.5PPM高精度TCXO；

e) 的授时数据协议；

f) 设计紧凑，SMD表贴封装，体积小巧；

g) 兼容主流授时模块，易于集成，便于批量生产；

h) 具有出色的导航、定位、授时功能。

典型应用

1) 电力、通信、广播电视、宽域或局域网络等的时间同步应用场合。

技术指标

主要指标	通道数	72通道
	工作频率	GPS/L1, 1575.42±2MHz; BeiDou/B1: 1561.098±2.046MHz, Glonass/L1=1602+0.5625MHZ Galileo/G1=1561.098±2.046MHz
	定时精度	≤30ns（RMS）（Clear sky） ≤60ns（99%）
	冷启动平均时间	26s
	热启动平均时间	1s
	重捕获平均时间	1s
	灵敏度	跟踪：-167dBm，捕捉：-160dBm，冷启动：-148dBm
	水平误差(静态)	<2.5m CEP(双系统) <2.0m CEP (SBAS)
	速度误差	0.1m/s
	波特率	1200-115200，默认为9600
	数据更新率	1Hz-10Hz（默认1Hz）
	数据格式	NEMA0183标准语句（兼容北斗）
	Internal ROM	3Mbit of ROM and 2Mbit of RAM,8M SPI Flash
	*大高度	≤ 50000米
	*大速度	≤ 515m/s
	*大加速度	≤ 4g
	1PPS脉冲信号	1路TTL
	UART串口	1路TTL
	工作方式	GPS单独定位及授时
		BD单独定位及授时
		GPS+BD或者GPS+GLONASS组合定位及授时
环境特性	工作温度	-40℃～＋80℃
	相对湿度	≤95%（40℃）
	存储温度	-40℃～＋80℃
供电电源	供电3.0v～3.6v，捕获电流：34mA,追踪电流：28mA

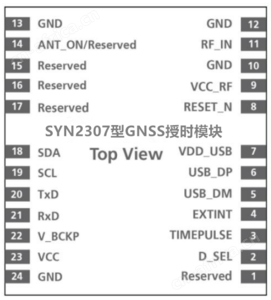

封装及尺寸	24 PIN表贴邮票封装，16mm12.2mm2.4mm
选件	可选该模块开发板，不同长度卫星天线，天线支架等；根据客户要求定做类似产品。
