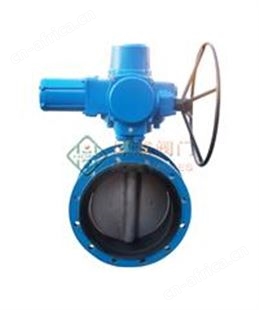

ZAJD电动蝶阀

电动调节蝶阀应用范围

电动蝶阀有开关型和智能型二种，蝶阀与CH等角行程执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

电动调节蝶阀阀体

公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa

介质温度：常温型：-20ºC～+200ºC 散热型：-40ºC～+450ºC

连接形式：法兰式按JB/T78－59、JB79－59对夹式法兰连接

材料：HT200、ZG25I、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、衬四氟

电动调节蝶阀阀内组件

阀芯形式：阀板
流量特性：直线特性或等百分比特性

材料：HT200ZG25I、1Cr18Ni9Ti、衬橡胶衬聚四氟乙烯

电动调节蝶阀执行机构：

类型：可选用PS系列、3810、CH、CHQ系列电子式角行程执行机构，防爆型可选用3810、CHQ等执行机构

电动调节蝶阀规格参数表

公称通径DN	50	65	80	100	125	150	200	250	300		350	400
流量系数（Kv）	110	180	232	368	656	735	1240	2025	2712		3875	5038
动作范围	0－90º
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213－92，为Kv值的10^-4
环境温度ºC	－20～60ºC
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250:1 350:1
配用执行机构	CH—05/10，PSQ101， 381RSA－05					CH—20， PSQ201， 381RSC－30		CH－40 PSQ501 381RSC－50		CH－60 PSQ701

电动对夹式蝶阀尺寸

公称通径DN	L阀度	H	H1	D2	Z-фd	D1	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	220	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505/520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

注：表中数据XX/XX，“H1"为软密封/硬密封；“D1、D2"为压力1.0Mpa/1.6Mpa

电动法兰式蝶阀外形尺寸

公称通径DN	L阀厚	H	H1	D2	D1	Z-ød	L1	L2
50	108	539	825/112	165	125	4-18	208	120
65	112	554	925/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	1425/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/12-22	256	156
250	165	890	1925/243	395/405	350	12-22/12-26	256	156
300	178	995	2225/283	445/460	400	12-22/12-26	256	156
350	190	1155	2525/310	505/520	460	16-22/16-26	346	156
400	216	1225	2825/340	565/580	515	16-26/16-30	346	156
