DHGJ-5-10铝合金外壳多极滑触线技术参数
DHGJ-5-10铝合金外壳多极滑触线产品介绍
| 导轨技术参数 |
| 序号型号截面(mm2)极数电流(A)35℃直流电阻(Ω/Km)抗阻(Ω/Km) |
说明：1、DHG多极管式滑触线导线截面50mm2以上及5极以上未列入。
2、DHG多极管式滑触线可根据用户需要制作R≥80cm的圆弧。
3DHG多极管式滑触线导轨的标准长度为4M。
| 集电器技术参数 |
| 序号型号电刷规格(长.宽.高)mm额定电流(A)每级电刷数1DHG-3-4016X10X204012DHG-4-4016X10X204013DHG-3-8032X10X208014DHG-4-4032X10X208015DHG-3-1602X(32X10X20)2X8026DHG-4-802X(16X10X20)2X4027DHG-4-1602X(32X10X20)2X802 |
说明：DHG多极管式滑触线集电器可采用双头配置，双只的额定电流为上表中的二倍。

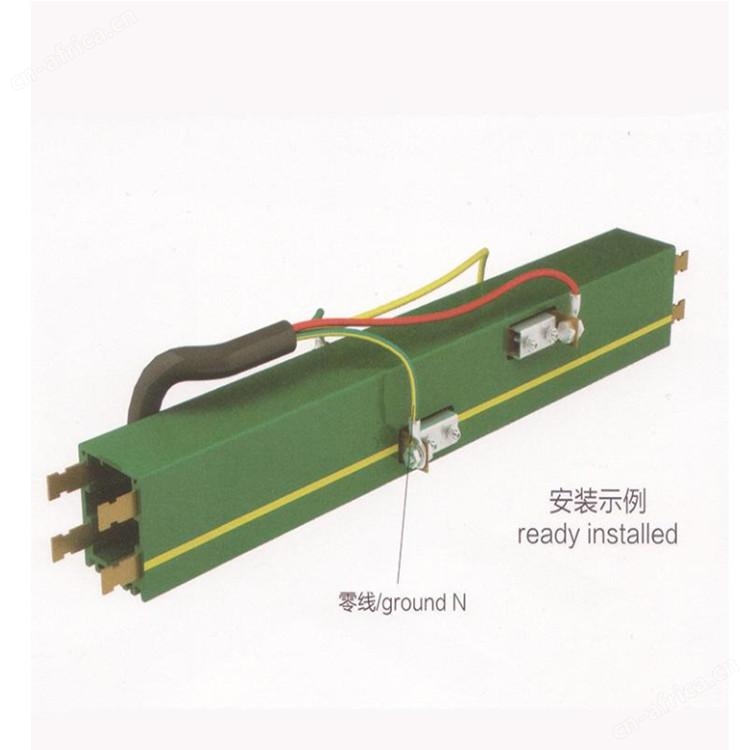

| 导管式（DHG型）滑触线特点： 导管式滑触线外壳由高强度耐腐蚀的铝合金或工程塑料制成，密封性能好，导体为纯铜，导轨及集电器不积灰尘，不受雨露霜雪冻影响，适用面广。本产品*多相数为16极，导体*大截面可达90 mm2）。 | |

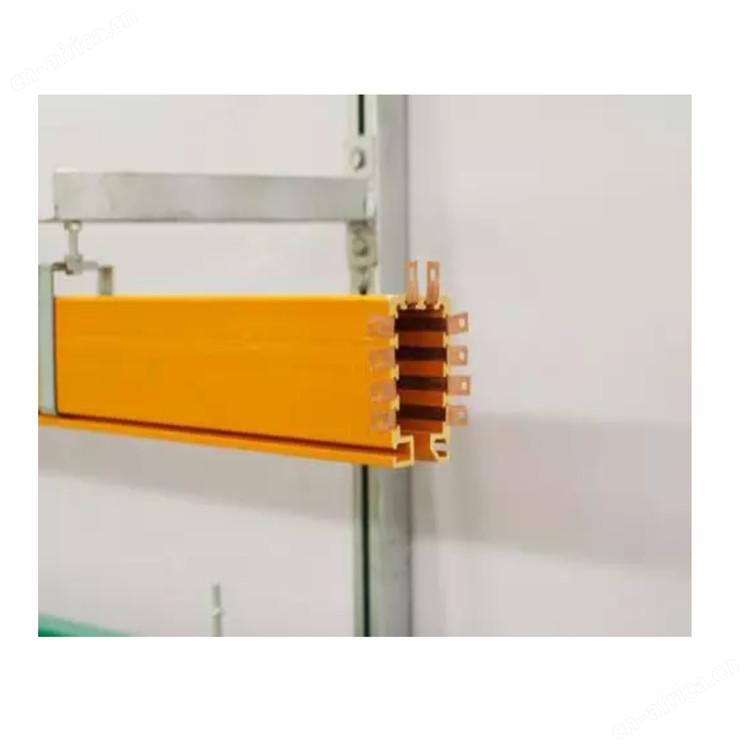

| 1、 导管 导管是管型滑触线的主体。 （1）：塑料导管（DHG）由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成。 （2）：铝合金导管（DHG）是在铝合金外壳内装高性能工程塑料，用作铜导轨的绝缘，以增强导管刚度及绝缘性能。 |  |
| 2、 集电器 集电器由高强度耐高温工程塑料制成。装有弹簧、电刷及滚轮，向移动用电设备供电。 | |
| 3、 连接器 连接器将两段导管连接在一起，并保护导轨接头。由两块对接的工程塑料组成。 | |
| 4、 供电器 供电器是将电源进线接通滑触线的部件。因进线位置不同，分端部供电及中部供电两种。由高性能工程塑料制成。 | |
| 5、 端盖 端盖封盖滑触线的端头，以防异物进入及用电安全。 | |

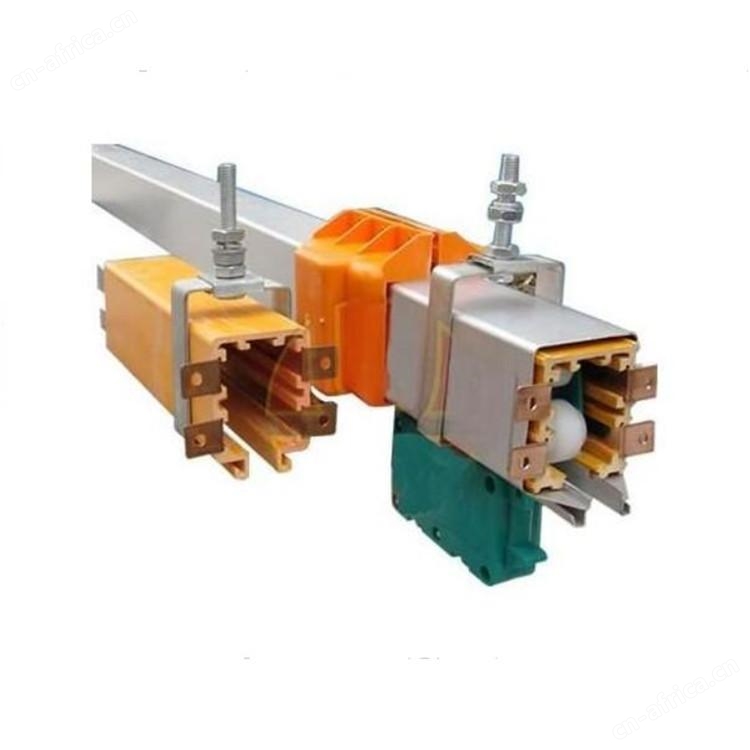

| 6、 悬吊器 悬吊器用于浮动悬吊导管的金属部件，当温度变化引起导管伸缩时，导管可沿水平方向位移。 |  |
| 7、 固定器 固定器为固定导管用金属部件。一般直线段装左、右两个，圆弧线段，酌情增加。 | |
| 8、 牵引器 牵引器用以带动集电器在导管内滑行，并缓冲设备运行时的冲击力。由金属铰链及拨杆组成。 | |
