QYG-4-70/210A多极管式滑触线

QYG-4-70/210A多极管式滑触线

（一） 主要部件及其工作原理

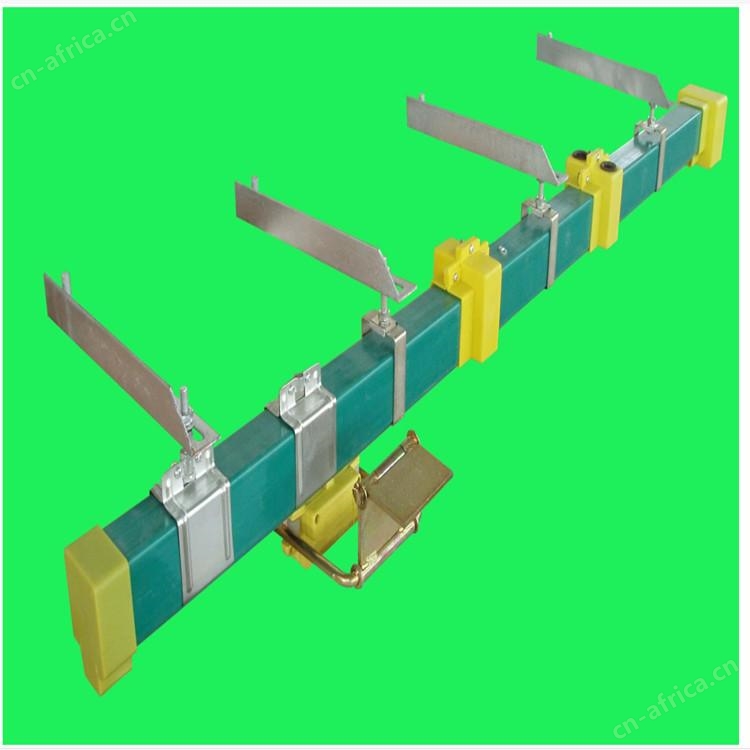

供电安全滑触线装置由导管，导电器两主要部件及一些辅助组件构成：

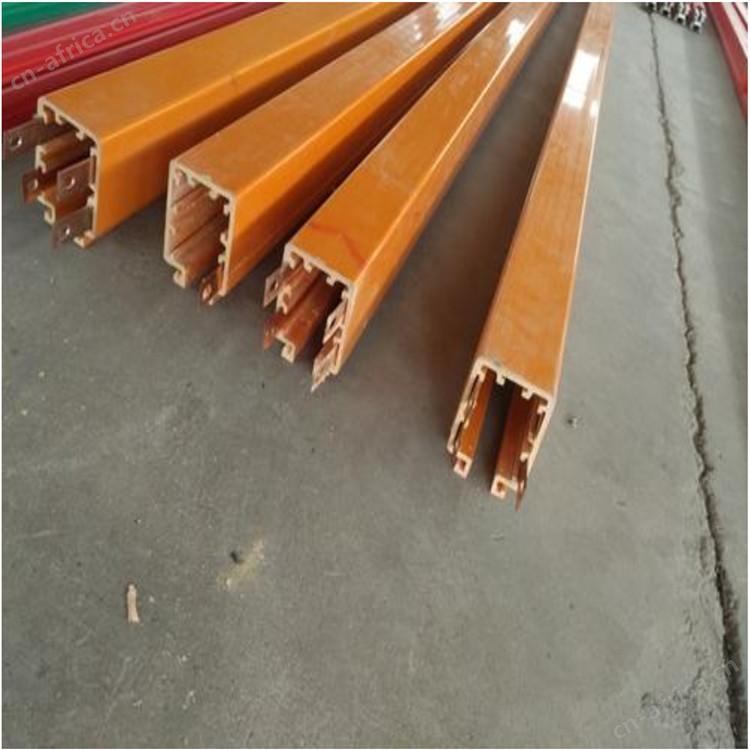

1、导管：是一根半封闭的异形管状部件，是安全滑触线的主体部分。其内部可根据需要嵌设2-9根导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。本厂生产的导管每条长度4m，可以连接成任意需要长度，普遍导管制作成直线形，也可以按特殊需求制成圆弧形等。

2、导电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拔叉（或牵引链条等）带动，使之与用电机构成同步运行，将通过导轨，电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有3-16极与导管中导轨数相应。

（二） 产品特性DHGJ-4-70铝合金外壳多极滑触线

1、安全：供电安全滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到级，能防护雨、雪、霜和冰冻袭击以及异物触及。产品经受多种环境条件经验。绝缘性能良好，对检修人员触及输电导管外部无任何伤害。

2、可靠：输电导轨导电性能，散热较快，许用电流密度高，阻抗值低，线路损失小。电刷由具有高导电性能，高耐磨性能的金属铜、碳合金材料制成。导电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。

3、经济：供电安全滑触线装置结构简单，许用电流密度高，电阻率低、电压损耗低，可节电10%左右，实现以塑代钢，以塑代铜，设计新颖，无需其它绝缘结构，无需补偿线，安装于起重机控制室同侧。节省安装材料和经费。

4、方便：供电安全滑触线装置将多极母线集合于一根导管之中，组装简便。其固定支架，连接夹、悬吊装置，均以通用件供应。装拆、调整、维修亦十分方便。

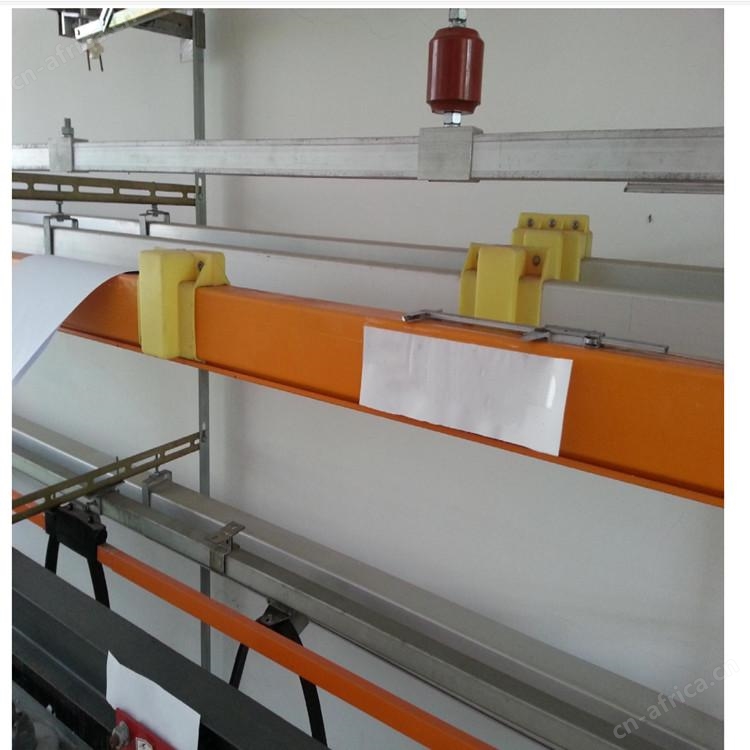

（三）用途：供电安全滑触线装置可用于电动葫芦、电动梁式和桥式起重机：堆垛机、机电产品的自动检测线，自动化生产线；移动式电动工具和其它的移动导电设备，以及厂矿、车间、办公场所内固定敷设母线槽。

三、产品结构型式适用场合及型号DHGJ-4-70铝合金外壳多极滑触线

（一）结构型式：供电安全滑触线导管由铝合金外壳（金属型）、塑管外包铝合金外壳（复合型）、塑导管、导电器、中间连接器（供电器）、端盖（端部供电器）与其它附件组成。导管形状成方形、拼合形。

1、加强型工程塑料导管，其截面形状成方形，适用于室外，环境温度为-30度~+55度的场合，其导轨截面积有：10、16、25、35、50、70、95、140mm2等。其导轨极数有：3、4、5、7、8、16极等。

2、金属复合型导管：是在加强型号管外加一层铝合金复合外壳，以提高导管的耐温及抗老化性能，适用于环境温度-30度~+65度的室外及高温车间等场所。

3、金属性：金属型导管采用铝合金外壳并用绝缘保护材料制成，适用环境温度为-40度~+80度的场合。3-4。

4、 产品规格与品种见表：

安全滑触线规格及型号

1、 加强型工程塑料管及复合型塑管外包装铝合金外壳

导管式多极滑触线用于工作电流较小，使用平率不高的普通型移动设备输电装置。滑触线外壳由PVC工程塑料制作而成，内腔槽中装入牌号为T2导电铜经专用设备控制的铜带作为输电母线。常用的导电电极数为四极，带信号控制等装置的移动设备需增加极数，多的可供至十六极。
四极滑触线可加工成半径大于米的弧形滑触线。
HFP型四极滑触线一般用于普通厂房10吨以内的单梁行车，其集电器是嵌入式安装形式，更换维护较困难。所以10吨以上行车，电流量大于130A的滑触线选型，如安装控件许可，建议采用HFD型单极铝合金滑触线。
四极滑触线常规制作四根铜带为相同的载电流量。例如：HFP4U100型号中，四根铜带的载电量均是100A。为满足部分用户降低成本的需要，我公司在原四极滑触线不影响使用性能较果的基础派生了“3+1"四极滑触线，即把零线降低不封载电量。导管外壳装零线的位置带有色标以供安装时辨认。后面介绍的HFJ型铝合金四极滑触线也有类似派生产品。原产品和派生产品的附件全部相同。两种产品供用户选择，其对照型号：

主要部件结构
1、悬吊夹

8、集电器
JDP4U80集电器配用于HFP4U80-230型滑触线
JDJ4U80集电器仅滚轮形式不同，用于HFJ4U80-230型滑触线

JDP4U160集电器配用于HFP4U130-230型滑触线

JDP4R50集电器配用于带弧形的HFP4U50-230型滑触线
JDJ4R50集电器仅滚轮不同，用于HFJ4U80-230型带弧形的滑触线

JDP4U80(F)集电器配用于HFP4U50-80(F)型滑触线

JDPX7U50F集电器配用于HFPX7U50-80(F)型滑触线

JDP7U50F集电器配用于HFP7U50-130(F)型滑触线

JDP10U50F集电器配用于HFP10U50-80(F)型滑触线

JDP8U50F集电器配用于HFP8U50-80(F)型滑触线
该型号的管型和其他附件都与HFP10U50-80(F)型滑触线相同

JDP16U50F集电器配用于HFP16U50-80(F)型滑触线

HFJ型铝合金外壳管式多极滑触线
HFJ型铝合金外壳管式多极滑触线，其外壳是铝合金型材，内穿装绝缘槽板，导电铜排穿装在绝缘槽板的定位槽内。适用于室外露天场所及高温环境下使用的起重设备。改型号滑触线附件与HFP型塑管式滑触线基本相同，不同点在接头处应加装绝缘片。常用的电极数为四极，带控制信号等类型的起重设备，可增至十六极。其中四极滑触线可制作成半径大于来的弧形滑触线。

HFJ型铝合金外壳管式多极滑触线型号及其技术参数

9、常用支架
