加厚型悬吊架

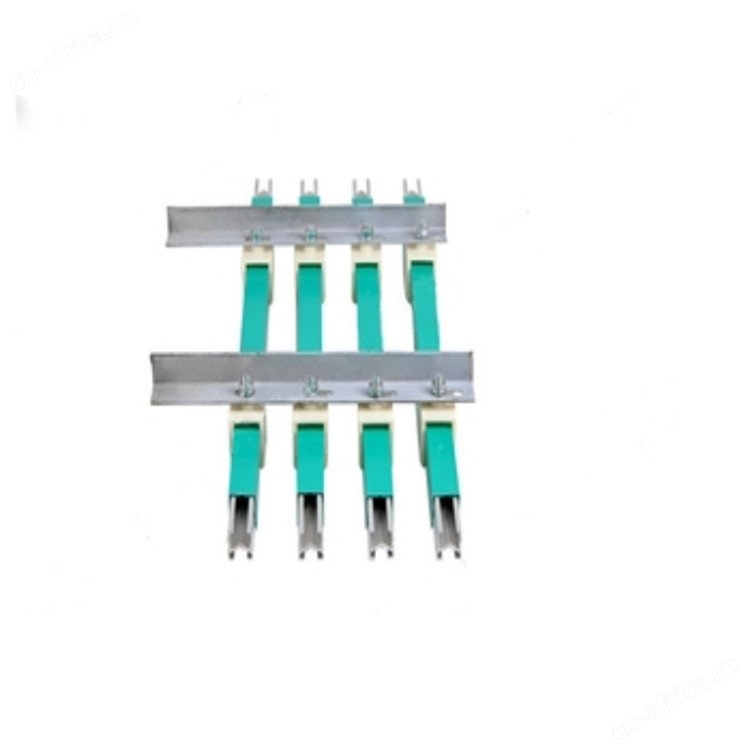

安装示意图：

主要技术参数：

规格HXPnR-HD2HXPnR-HD3HXPnR-HD5HXPnR-HD8HXPnR-HD13HXPnR-HD20额定电流（A）200A300A500A800A1300A2000A+35°C时电流电阻（Ω/m）××××××10-5轨距800mm时轨间阻抗（Ω/m）××××××10-5行动电压（V）600V/A或600V/DC绝缘护套击穿电压（KV）绝缘体表面电阻（Ω）2×1013KC>600V允许大运行速度（m/min）600环境温度范围-25°C+55°C绝缘材料可燃性自灭外型尺寸××42悬挂间距（m）导轨断面膨胀安装长度在200m内不考虑导轨标准长度（m）6规格HXPnR-HG150HXPnR-HG150额定电流（A）150（双极300A）250（双极500A）大运行速度（m/min）600接触压力（N）27侧向移动距离（mm）±100接触方向移动（mm）±40连接电缆（mm2）2050牵引臂线至导轨滑触面（mm）115130适用导轨（A）200-300500-800重量（Kg）（单级）注：在选用导电器时，导电器容量要与用电设备相配，当单极容量不够时，可采用双极导电器

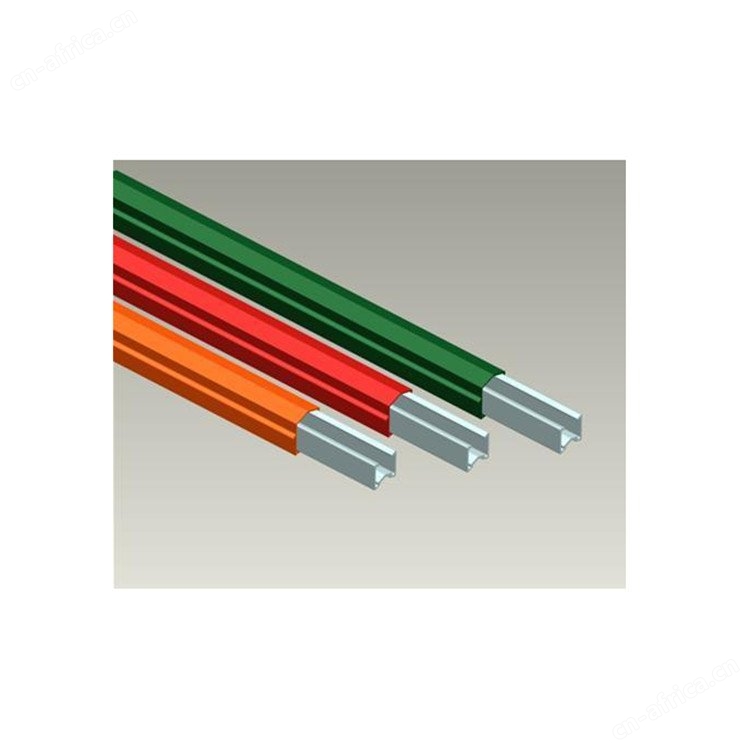

单极组合式安全滑触线产品型号、规格

产品结构与外形尺寸

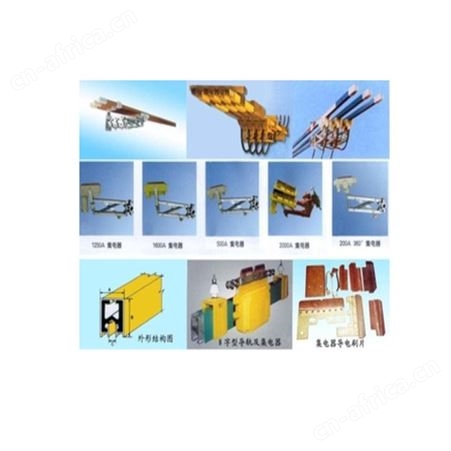

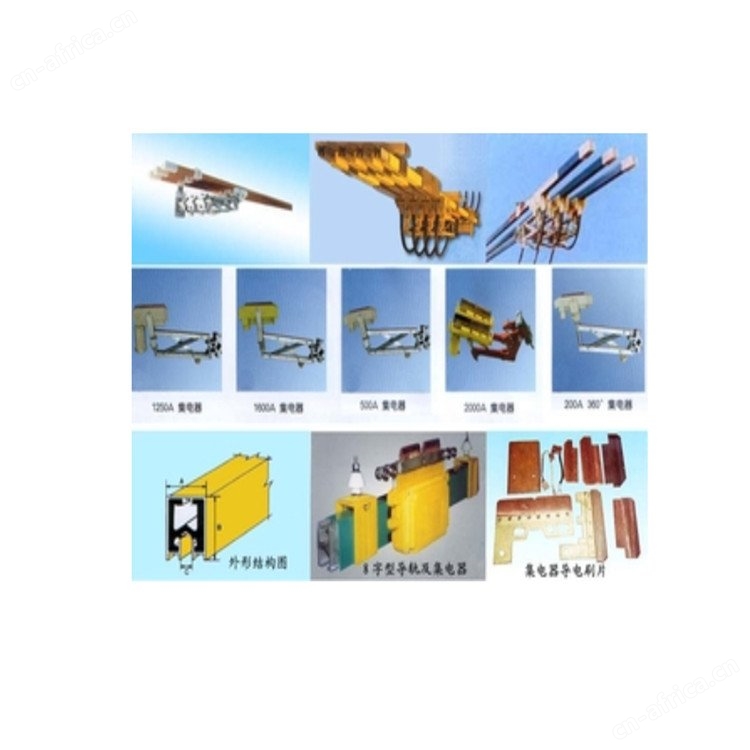

装配示意图及主要零部件

1、终端盖 2、双极导电器 3、导轨接头 4、悬挂座 5、导轨 6、导轨护套 7、电源输送器

导电器：为接簧支撑式，仅在滑触线下部即可推入，但须在牵引器同步进行，并保证拉簧力量适当，以免加大电刷磨损。牵引器与导电器同步进行，可用螺栓或电焊方式固定在行车等移动电器上，并适当保证导电器运行不受扭力。

选用说明

用户在选用本滑线装置时应考虑同跨滑触线上的用电设备的总容量和用电设备的工作制，上面的载流量曲线图供用户参考。在选用导电器时，应考虑用电设备的容量与导电器相配，在导电器单极容量不够时，可采用双极导电器。

安装形式示意图

注：本装置一般采用正装、侧装方式。允许多根排列和制弯道（弯道半径小不得小于）括号内尺寸适合于200-300A的导轨，L1L2L3PE之间的间距a为90mm。

供电方式

在考虑安全滑触线供电点的同时应考虑同跨滑触线的用电设备的总台数总容量，任务工作制和全线长度的电压降值，及环境（电压降计算可根据前面导轨参数表的数据计算）。供电一般有以下几种供用户参考：①单端供电；②中部供电；③两端供电；④两端1/6处供电；⑤两端正/10处和中部三点供电等。

安装说明

在安装滑触线前先将角钢支架按照用户选择的安装形式，根据滑触线的悬挂间距固定好，在安装现场把每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时应注意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作准备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。在滑触线全线长超过200米时应加装伸缩装置（伸缩装置本厂随时供应），在引接电源线进线时，可在每6米一根的接头处引接，具体接法可参照前面接头装置图。

在安装弯道滑触线时，悬吊距离应相应缩短，具体尺寸可根据现场条件而定。 在安装导电器时先把导电器装在配套的方管上，选择与滑触线配合的适当位置固定在用电设备上，应注意为使导电器与滑触线有很好的跟踪性能和良好的接触能力，导电器与滑触线应安装在同一垂直、水平方向。
