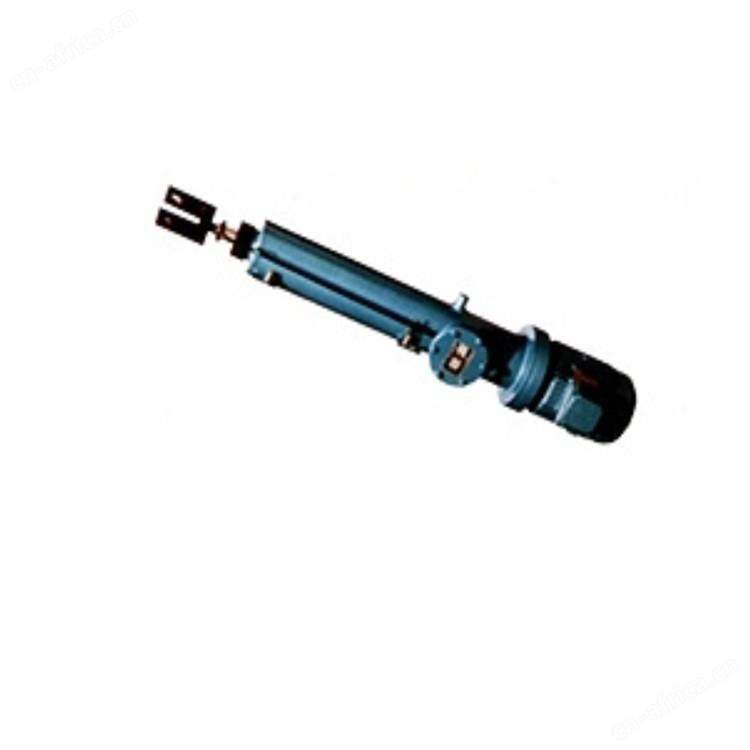

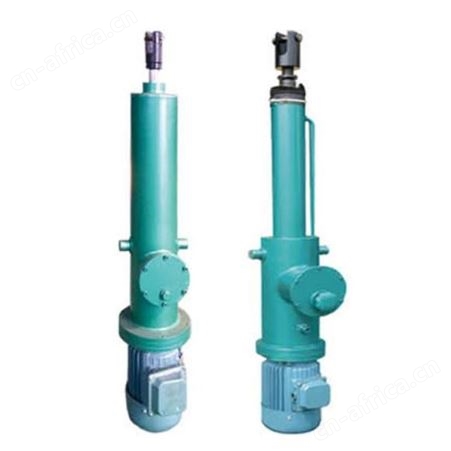

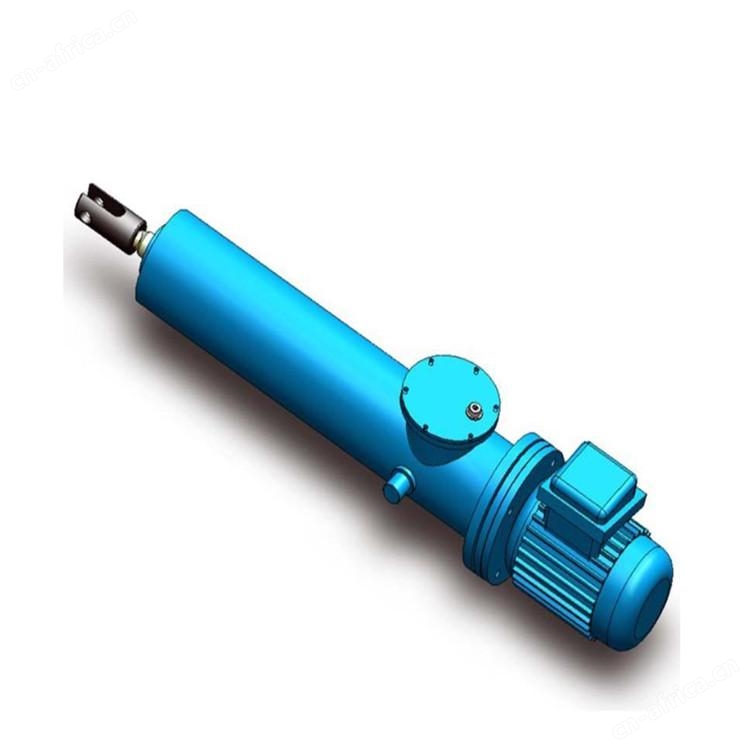

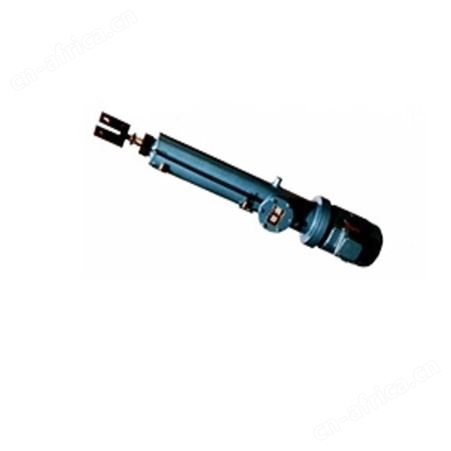

DYT(Z)-J型电液推杆

外形安装尺寸

型号	L	L1	L2	LA	LE	￠1	￠2	￠3	h	b	L3	KK
DYT□-□J 2500-4000	700	415	250	150	200	￠200	￠140	￠20	120	￠140	30	M22×
DYT□-□J 2500-4000	700	415	250	180	240	￠250	￠165	￠20	140	￠180	30	M22×
DYT□-□J 4000-7000	700	415	250	150	210	￠200	￠140	￠30	120	￠180	30	M22×
DYT□-□J 4000-7000	700	415	250	180	240	￠250	￠165	￠30	140	￠180	30	M22×
DYT□-□J 7000-14000	823	538	273	150	210	￠200	￠140	￠30	120	￠140	35	M27×2
DYT□-□J 7000-14000	858	538	273	180	240	￠250	￠165	￠30	140	￠180	35	M27×2
DYT□-□J 14000-21000	886	566	301	180	250	￠200	￠165	￠35	140	￠180	42	M32×2
DYT□-□J 14000-21000	906	566	301	180	250	￠250	￠165	￠35	140	￠180	42	M32×2
DYT□-□J 21000-40000	906	566	301	180	250	￠250	￠165	￠35	140	￠180	42	M32×2
DYT□-□J 21000-40000	906	566	301	180	250	￠300	￠165	￠35	140	￠180	42	M32×2
DYT□-□J 40000-63000	942	602	337	210	290	￠250	￠180	￠40	150	￠180	75	M42×2
DYT□-□J 40000-63000	1037	602	337	210	290	￠300	￠180	￠40	150	￠180	75	M42×2
DYT□-□J 63000-100000	1069	634	369	250	350	￠300	￠220	￠50	160	￠180	75	M52×2
DYT□-□J 100000-120000	1099	664	399	250	350	￠300	￠220	￠50	160	￠180	80	M56×2
DYT□-□J 120000-150000	1151	716	451	310	420	￠300	￠273	￠55	195	￠200	85	M64×3
DYT□-□J 150000-200000	1251	761	496	330	460	￠350	￠299	￠65	205	￠200	90	M76×3
DYT□-□J 200000-250000	1330	840	575	360	500	￠350	￠325	￠75	215	￠200	100	M85×3
DYT□-□J 250000-300000	1350	860	595	380	540	￠350	￠351	￠80	230200	￠200	110	M90×3

□以上数据推杆行程大于100mm，□/上面为速度Ⅰ数据，/□速度为Ⅱ数据
★如有特殊规格,请与我们。

电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

工作原理：

电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

结构性能：

液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成

也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁，拉

回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包

括斜向上），向下推（包括斜向下）等几种。电液推杆主要有以下优点：

（1）结构紧凑、安装方便、占据空间小、维护简单。

（2）可带负荷起动，具有过载保护功能。

（3）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。

（4）推拉力，速度（用户要求）无级可调，驱动力范围极广。

（5）因故断电，推杆自锁，避免发生事故。

（6）采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制（≥）

（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的
