JDC-W32单极导管式安全滑触线

产品介绍：

JDC-W系列是一款单极组合式组装的滑线，符合移动供电行业的各项标准。JDC-W有铜质滑线和铝制滑线两大系列，铜滑线覆盖200A-5000A，其中铝滑线覆盖150A-3000A，其中铝滑线V型槽需压嵌不锈钢条（作为母线使用，则无需加装不锈钢条）。

JDC-W系列可室内外均可垂直或水平安装，可制成圆弧。

JDC-W系列可室内外均可使用，室外采用抗氧化，防紫外线、耐冲击的“三防"优护套，并有可耐受+115℃的耐高温护套供应，以及耐受-40℃低温的耐低温护套供应。

JDC-W滑线按护套尺寸的不同分别为W24系列、W32系列、W52系列等几大系列。

R型为弧型滑线，可制成R≥1200mm的弧滑线。

通过以下认证：CCC、ISO9001和CE认证。

护套

一般情况下，相线的护套颜色为绿色，零线的护套颜色为黄绿双色；标准定尺为6米。

连接装置

快速安装的接头为滑线提供了机械和电气的连续性。包括绝缘保护的连接盒。

供电点

中间供电（任意接头位置）或端部供电点。

端帽

滑线系统的末端使用一个端帽，起保护作用。

吊夹

可提供将滑线固定在起重机行车大梁上的标准支架。可使用滑动吊夹和固定吊夹。标准间距为1500mm-2000mm。

温度补偿器（热补偿段）

温度补偿器用于补偿因环境温度改变而导致滑线轴向长度变化的装置。

当位于供电点、弯段，道岔或其他固定点间的滑线段距离大于200m时使用膨胀节。温度补偿器安装间距视具体情况而定。

分段装置（检修段）

用于设备停电检修的功能段。通常在同一滑线系统上有两台或两台以上受电设备时需要加装检修段，安装位置通常在系统的两端。

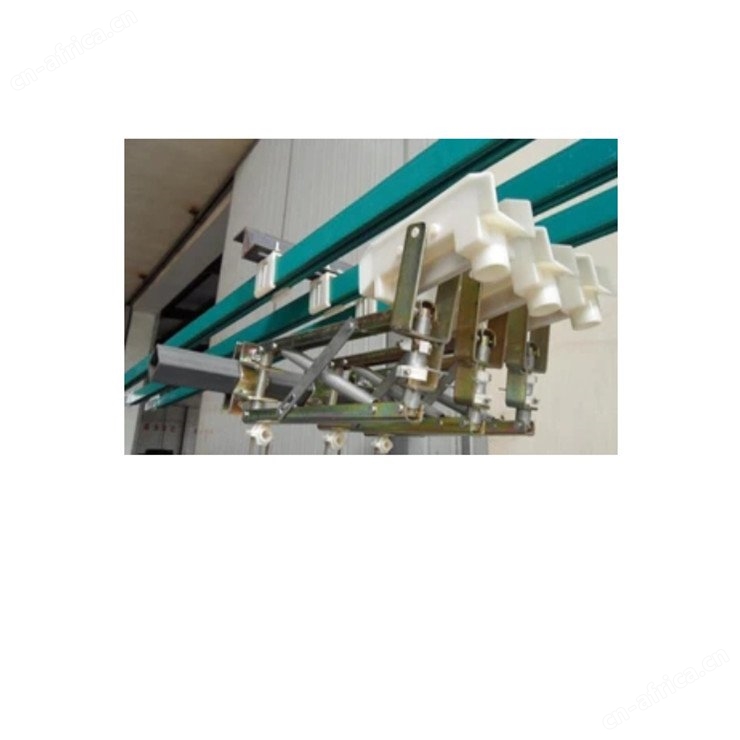

集电器

集电器是由碳刷、防生锈的金属部分和高耐磨性的塑料件制造而成。集电器拉簧能够确使碳刷保持良好可靠的接触。每组集电器还包括牵引臂。双集电器可用于导向装置或更高电流量的设备。

JDC-W32单极导管式安全滑触线

技术参数

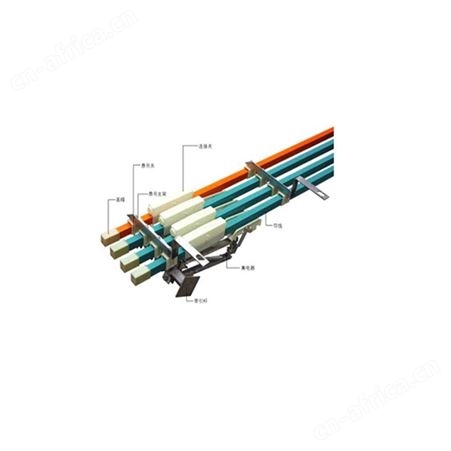

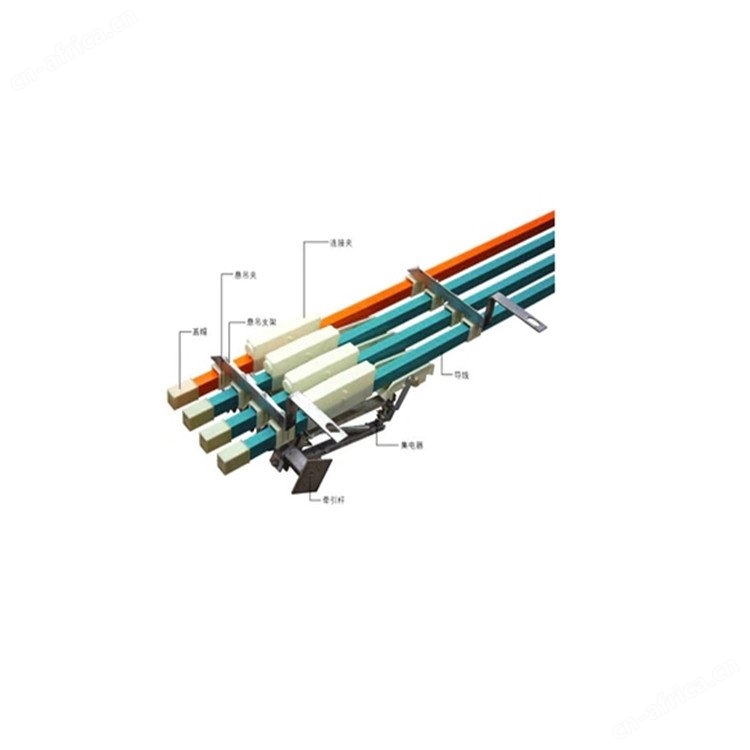

系统图

产品特点

公司在滑触线连接处作出以下改进，有效减小接头接触电阻，增加接触面积，以降低接头温升过高，在工艺上接头均进行清洗处理（去油、去毛刺），以提高滑触线的使用效果。如JDC-W（铝导体）、JDC-WT（铜导体）单极滑触线，

新型 普通型

采用新型导体结构，滑触线截面顶部稍大于连接板底部，楔型截面结构，在连接螺栓紧固后，接触紧密，有效导电面积大，电阻低，接头温升小，不扭曲，保证滑线运行稳定。

普通W型连接板看似接触面大，实际两侧有空隙，有效导电面小，两侧空隙容易导致导体在连接处扭曲不齐，集电器碳刷在接头处磨损加大数倍，容易产生打火现象，大大减少滑触线和集电器碳刷的正常使用寿命。

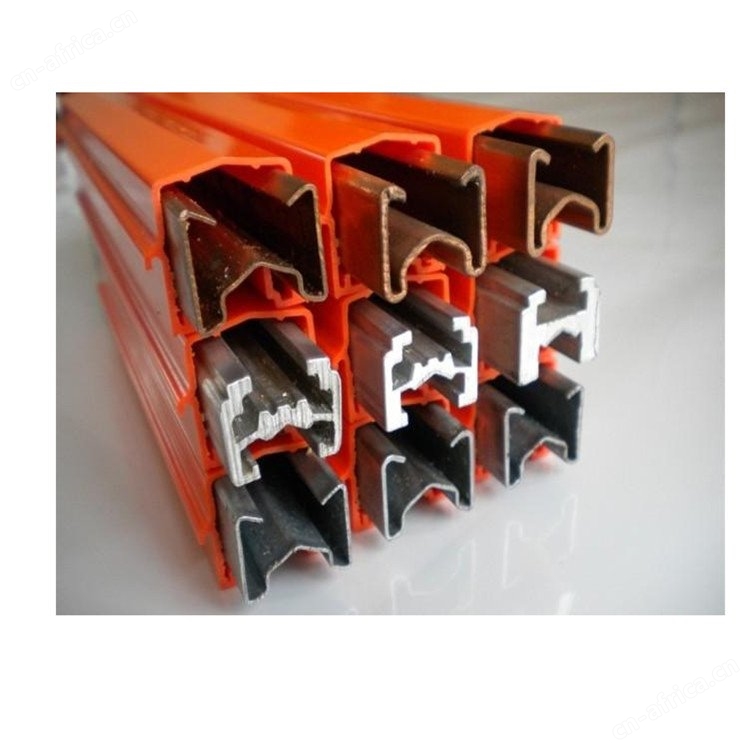

滑触线基本型号

零线护套为黄绿双色护套。

标准护套温度范围：-20℃ to +70℃

高温护套温度范围：-10℃ to +115℃

低温护套温度范围：-40℃ to +85℃
