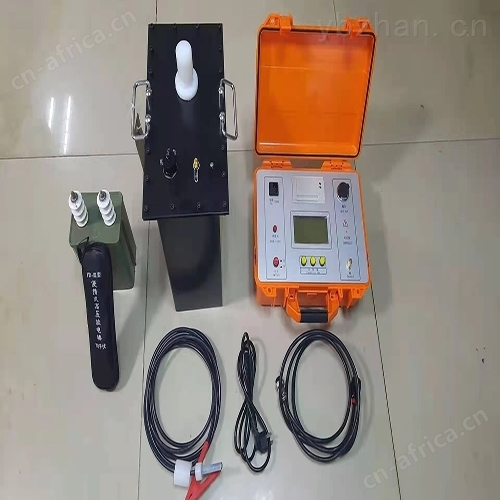

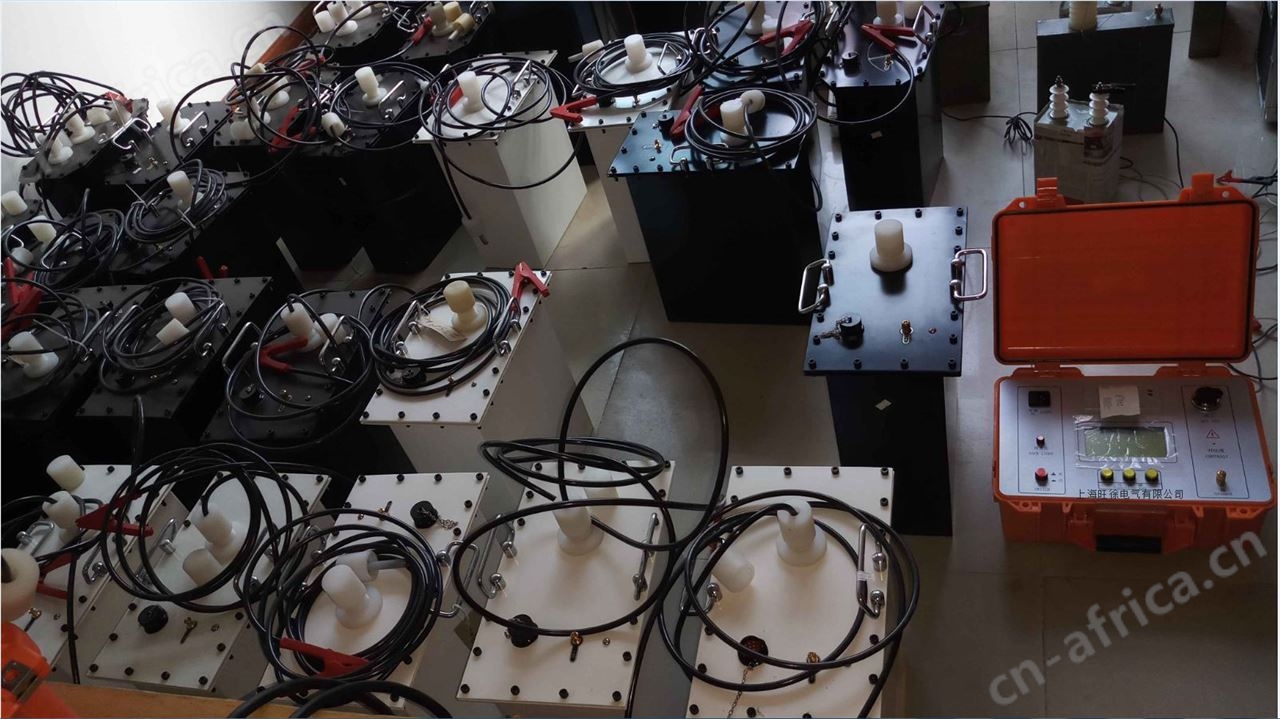

ZSCF超低频耐压试验装置

ZSCF超低频耐压试验装置结合了现代数字变频技术，采用微机控制，升压、降压、测量、保护自动化，并且在自动升压过程中能进行人工干预。

产品别称

超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

规格：30KV/1.1μF（智能/全自动），适用10kV及以下电压电缆、电力电容器、大中型发电机和电动机试验。

产品特性

具有电源过流、高压过流、油箱过热保护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代产品。
技术参数

工作电源：AC 220V±10% 50Hz±10%
环境温度：0-40℃
相对湿度：≤90%
输出电压：0-30KV、0-50KV、0-80KV
输出频率：0.1Hz、0.05Hz 、0.02Hz
带载能力：0.1Hz输出时较大1.1μF
0.05Hz输出时较大2.2μF
0.02Hz输出时较大5.5μF
电压表指示精确度：≤3%
电流表指示精确度：≤5%

型号	峰值电压	测量范围	重量	用途
ZSVLF-60/1.1	60kV	0.1Hz≤1.1μF 0.05Hz≤2.2μF 0.02Hz≤5.5μF	控制器：4kg 升压器：45kg	18kV及以下电压电缆、发电机等

型号	峰值电压	测量范围	重量	用途
ZSVLF-40/1.1	40kV	0.1Hz时≤1.1μF 0.05Hz时≤2.2μF 0.02Hz时≤5.5μF	控制器：4kg 升压器：35kg	15.75kV及以下电压电缆、发电机等

不同发电机的单相对地电容量

	火电			水电
发电机容量（MW）	200	300	600	800	125-150	300	400
单相对地电容（μF）	0.2-0.25	0.18-0.26	0.31-0.34	0.69	1.8-1.9	1.7-2.5	2.0-2.5

交联聚乙烯绝缘单芯电力电缆的电容量（μF/km）

截面积 mm2电容μF/km电压 kV	16	25	35	50	70	95	120	150	185	240	270
10	0.15	0.17	0.18	0.19	0.21	0.24	0.26	0.28	0.32	0.38	-
35	-	-	-	0.11	0.12	0.13	0.14	0.15	0.16	0.17	0.19

3、技术参数

    ● 产品规格：0-30kV（峰值）；
    ●负载电容量：0.1Hz时1.1μF、0.05Hz时2.2μF、0.02Hz时5.5μF。
    ● 工作电源：AC220V±10%， 50Hz；
    ● 工作温度：0℃～40℃；
    ● 相对湿度：≤90%RH。

    4、参数表

型号	额定电压	带载能力	重量	主要用途
VLF-30/1.1	30kV	0.1Hz≤1.1uF	控制器：4Kg 升压器：25Kg	10kV以下电缆、发电机耐压试验
		0.05Hz≤2.2uF
		0.02Hz≤5.5uF
VLF-60/2.2	60kV	0.1Hz≤5uF	控制器：5Kg 升压器：45Kg	发电机耐压试验
		0.05Hz≤10uF
		0.02Hz≤25uF
VLF-80/3.5	80kV	0.1Hz≤1.1uF	控制器：5Kg 升压器：50Kg	35kV以下电缆、发电机耐压试验
		0.05Hz≤2.2uF
		0.02Hz≤5.5uF

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。

4、低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
