NC31数字型钻具接头螺纹量规，（锥度规,工作规,校对规）
| 规格 | 牙数 | T.P.F | 螺纹牙形 | 锥度TAPER | 牙型角ANGLE |
| SIZE | T.P.I | THD FORM | |||
| NC10 | 6 | 1 1/2 | V-0.055R | 1:8 | 60° |
| NC12 | 6 | 1 1/2 | V-0.055R | 1:8 | |
| NC13 | 6 | 1 1/2 | V-0.055R | 1:8 | |
| NC16 | 6 | 1 1/2 | V-0.055R | 1:8 | |
| NC23 | 4 | 2 | V-0.038R | 1:6 | |
| NC26（2 3/8IF） | 4 | 2 | V-0.038R（V-0.065） | 1:6 | |
| NC31（2 7/8IF） | 4 | 2 | V-0.038R（V-0.065） | 1:6 | |
| NC35 | 4 | 2 | V-0.038R | 1:6 | |
| NC38（3 1/2IF） | 4 | 2 | V-0.038R（V-0.065） | 1:6 | |
| NC40（4FH） | 4 | 2 | V-0.038R（V-0.065） | 1:6 | |
| NC44 | 4 | 2 | V-0.038R（V-0.065） | 1:6 | |
| NC46（4 IF） | 4 | 2 | V-0.038R（V-0.065） | 1:6 | |
| NC50（4 1/2IF） （5 X.H） | 4 | 2 | V-0.038R | 1:6 | |
| NC56 | 4 | 3 | V-0.038R | 1:4 | |
| NC61 | 4 | 3 | V-0.038R | 1:4 | |
| NC70 | 4 | 3 | V-0.038R | 1:4 | |
| NC77 | 4 | 3 | V-0.038R | 1:4 |
NC31数字型钻具接头螺纹量规，（锥度规,工作规,校对规）

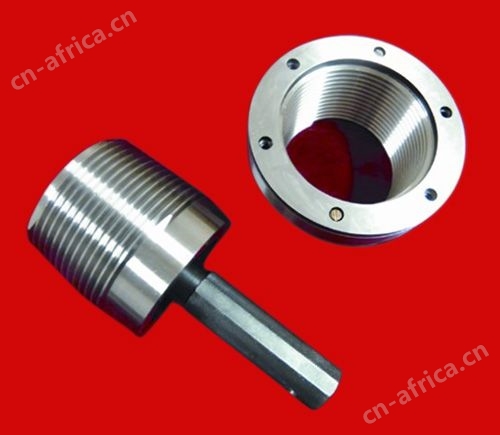

钻杆螺纹量规包括：螺纹环规和螺纹塞规
螺纹量规采用轴承钢或高强度合金工具钢制造，硬度高、耐磨，尺寸稳定可靠，表面处理采用热处理和冷处理，造型美观，轻巧方便。量规工作面部分硬度可达到58-62度。
钻具接头螺纹量规的种类：
1、数字型（NC）
2、正规型（REG）
3、贯眼型（FH）
4、内平型（IF）
1、 数字型螺纹量规
这是以螺纹基面中径的英寸和十分之一英寸的数字值表示的螺纹。所有规格螺纹采用V-0.038R平顶圆底三角形牙型，这种牙型的特点是圆形牙底半径为0.038英寸（0.965mm），其牙型见图1。数字型螺纹量规是API优先使用的螺纹，该型螺纹还有1:6和1:4两种型式，应用于方钻杆、钻杆、钻铤、钻具稳定器等钻井工具，在大庆油田NC50螺纹还用在钻头上。
螺纹型式V-0.038R指的是螺纹牙底圆弧半径0.038in（0.965mm）的V型螺纹，即数字型螺纹量规。V-0.040、V-0.050、V-0.065、V-0.055中各自的数字代表V型螺纹牙顶宽度的英寸数。这四种螺纹的牙底形状不同，V-0.040的螺纹牙底圆弧半径为0.020in（0.51mm），V-0.050的螺纹牙底圆弧半径为0.025in（0.635mm），V-0.065和V-0.055的螺纹牙底是平面。
2.、正规型螺纹量规
该型钻杆接头螺纹曾用于连接内加厚钻杆，形成钻杆接头内径小于加厚内径，而钻杆加厚端内径又小于管体内径的通径。API设计正规型螺纹的主要目的是将其应用于钻头连接，由于钻头位于钻柱末端，在这里螺纹牙底的应力集中现象的存在与否无关紧要，因而API把它们所有规格全数保留下来。该型使用V-0.050和V-0.040牙型，在API SPEC 7第四十版中新增添了使用V-0.055（平牙底，牙顶宽度为0.055英寸，1.397mm）牙型的1REG和11/2REG两种规格螺纹。
3、 贯眼型螺纹量规
该型钻杆接头螺纹量规连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。该型螺纹的规格虽然为数不多，但却使用了V-0.065、V-0.050（牙底为圆弧，牙顶宽度为0.050英寸，1.27mm）和V-0.040（牙底为圆弧，牙顶宽度为0.040英寸，1.02mm）三种牙型，曾经被广泛用于水、方钻杆、钻杆、钻铤和钻头。现在除51/2FH和65/8FH两种使用V-0.050牙型、1:6锥度的大规格螺纹外，其余均在API淘汰螺纹之列。其中使用V-0.065牙型的4FH与内平型螺纹一样被数字型螺纹NC40所取代。
4、 内平型螺纹量规
该型钻具接头螺纹量规连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。所有规格螺纹均采用V-0.065平顶平底三角形牙型，这种牙型为平牙底，牙顶较宽度为0.065英寸（1.651mm）。除51/2IF外，其它规格螺纹的因结构尺寸与相应的数字型螺纹相同，故具有互换性。该型螺纹因其牙型结构易导致应力集中，API已将其淘汰，其中包括41/2IF和4IF，它们就是曾经在我油田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺纹量规。
石油量规：API钻杆螺纹量规、API抽油杆螺纹量规、API套管圆螺纹量规、API套管偏梯形螺纹量规、API管线管量规等。
单项仪：螺纹高度检测仪、螺纹锥度检测仪、螺纹螺距检测仪、螺纹中径检测仪等。
油管螺纹量规、抽油杆量规（CYG）、油管螺纹量规（TBG、UP TBG）、套管螺纹量规（短圆型CSG、长圆型LCSG）、套管偏梯形螺纹量规（BCSG）、钻具接头螺纹量规（数字型NC、正规型REG、贯眼型FH）、钻杆量规（DP、UP DP）、管线管螺纹量规（LP）、抽油泵螺纹量规、抽油杆机用丝锥、抽油杆接箍用挤压丝锥、抽油杆接箍用切削丝锥、抽油杆接箍用划钻、挤压油、板牙等
