一、概述

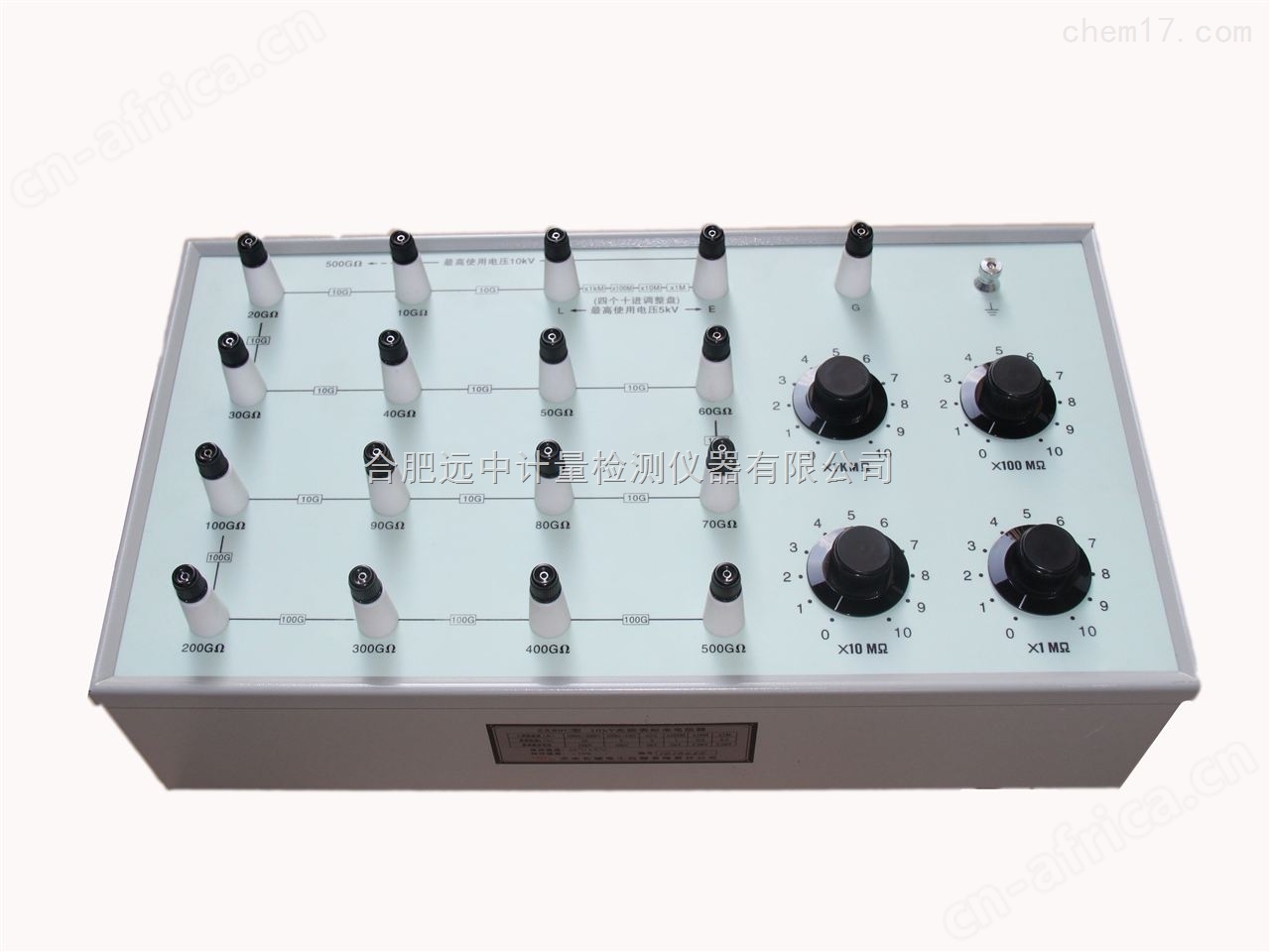

ZX89C型10KV绝缘电阻表标准电阻器（以下简称电阻器）是专为贯彻中华人民共和国计量检定规程《JJG622－97绝缘电阻表（兆欧表）》，用来检定额定电压≥5KV绝缘电阻表而设计的标准电阻器。它具有阻值调节范围宽，使用方便等优点。与我厂ZX124G型多功能试验箱和CY3型恒速器配套，可对绝缘电阻表的所有项目进行检定。
二、用途
1、检定额定电压为10KV或5KV的各类绝缘电阻表。
2、供额定电压≥5KV的绝缘电阻表生产或修理中刻划标度盘。
3、适用于绝缘高阻计的校对或检定。
4、作高、中阻值标准电阻箱使用。
三、主要技术指标
1、本电阻器由两部分组成，部分由4只十进盘可调电阻串联而成，即：10×（1000M＋100M＋10M＋1M）Ω。第二部分由10只10GΩ和4只100GΩ的固定电阻串联而成。两部分串联后，电阻值调节范围为511.11GΩ，zui小步进值为10MΩ。
2、各十进盘的等级指数和zui高使用电压或电流（即参考电压或电流）见表1：
3、残余电阻值＜0.1Ω，变差＜0.01Ω。
4、环境的参考条件为温度23±23℃，相对湿度40％～60％。
阻值（Ω） | 500G～200G | 100G～10G | ×1KM | ×100M | ×10M |
|
等级指数a（％） | 10 | 5 | 2 | 1 | 0.2 | 0.2 |
zui高电压（V） | 10K | 10K | 5000 | 5000 | 2500 | 2500 |
5、环境的标称使用范围为温度23±5℃，
相对湿度25％～75％。
6、线路对外壳的绝缘电阻＞1×1012Ω。
7、线路对外壳的绝缘强度能承受50Hz正弦波交流电压11KV，历时1分钟不击穿。
8、本电阻器外形尺寸：602×323×210mm。
9、重量：＜15kg
注意事项
1、在检定本电阻器时，应在温度20～25℃，相对湿度40～
60％，且应有足够的稳定时间。
2、正确使用电阻器，在使用前应将各旋钮从0～10（11）来回转动数次，使其接触稳定可靠。
3、电阻器在使用时，应注意实际施加在电阻器上的电压，不要超过主要承受电压读数盘的zui高电压，以免造成电阻超差或烧坏元件。
4、电阻器应存放在环境温度为10～30℃,相对湿度 ≤75％且无腐蚀性气体、无露水、无阳光直接照射的室内。
