ZX56A型旋转式直流电阻器按照中华人民共和国行业标准JB/T8225
-99《实验室直流电阻器》所规定的技术条件制造。符合标准
IEC477-74《实验室直流电阻器》所规定的技术要求。

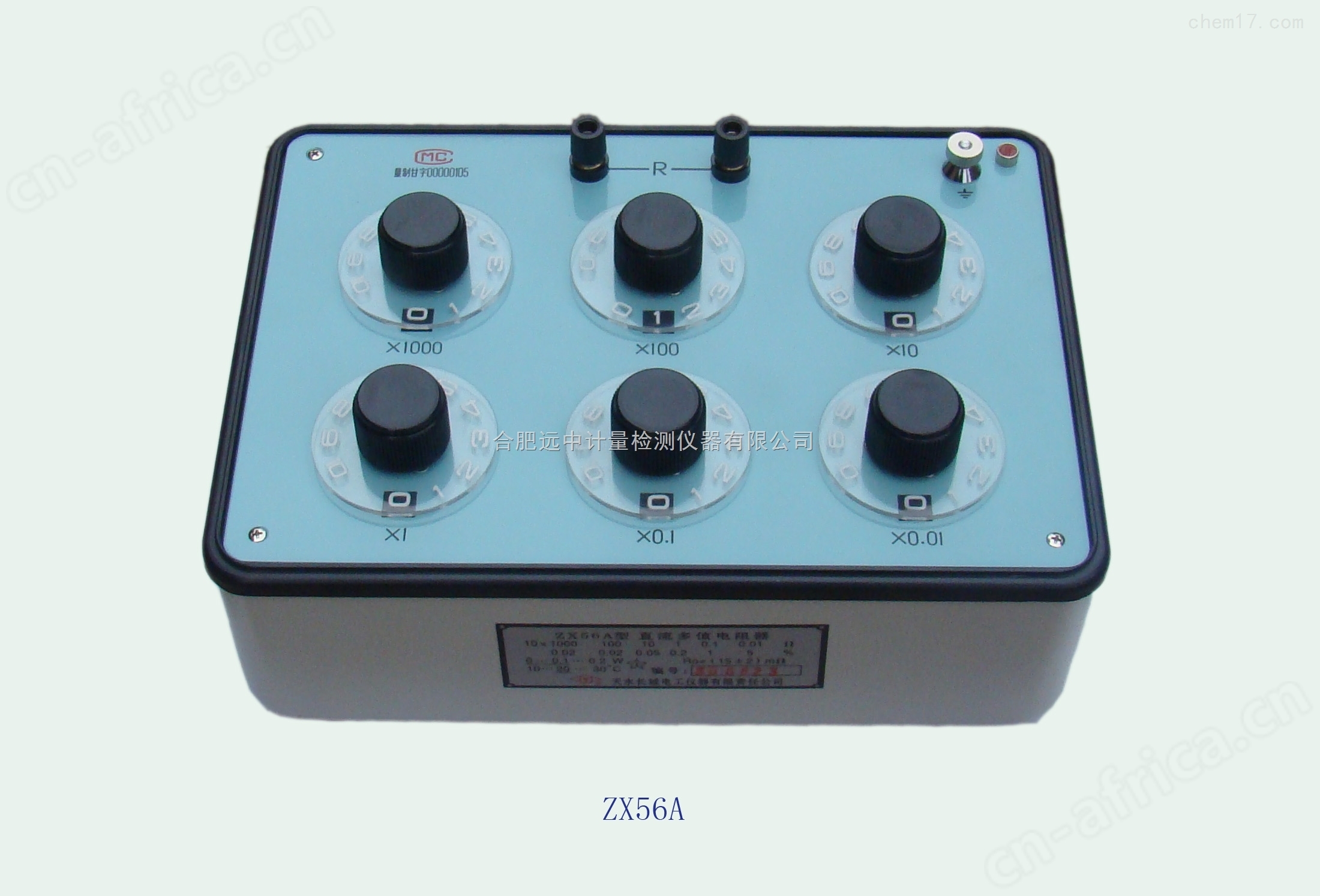

一、用途 ZX56A直流电阻器
本旋转式直流电阻器是电阻值可变的电阻量具。在您的直流电路中可
任意调节，并获得使您满意的高精度电阻值。整机校验0.1级以下的电阻
器。整机校验携带式真流单臂电桥等。
本电阻器使用方便，为一般实验室常用的仪器。
二、主要技术指标
1、本电阻器的零位电阻值Ro = (15±2)mΩ，
电阻器调节范围：0～11111.11Ω。
2、各步进盘准确度：
步进盘 （Ω） | ×1000 | ×100 | ×10 | ×1 | ×0.1 | ×0.01 |
准确度 （%） | ±0.02 | ±0.02 | ±0.05 | ±0.2 | ±1 | ±5 |
3、电阻器的参考功率为O.lW。标称使用功率为0.2W。
4、温度参考条件及允差：20±1℃。
5、温度标称使用范围：20±10℃。
6、使用环境相对湿度：≤80%。
7、电阻器线路与外壳之间的绝缘电阻≥500MΩ。
8、电阻器线路与外壳之间的试验电压，能经受频率为50Hz，正弦
波交流电压2000V，历时1分钟不击穿。
9、外型尺寸：300mm×200mm×140mm
10，重量：3.4kg
三、结构与线路 ZX56A直流电阻器
本旋转式直流电阻器是由六个十进电阻盘串联连接组成的多值电阻器。通过转动十进盘式开关可以得到调节范围中的任意值。其原理线路如下图：
电阻器的十进电阻盘采用轻压力开关结构，接触电阻与变差极小，接触稳定可靠，且寿命长。内部电阻采用高稳定锰铜合金线于瓷管上作无感式绕制，并经过严格的人工老化处理、考核、筛选，因此具有很稳定的电阻值。
四、使用注意事项
1、正确使用仪器，使用前先将各读数盘自O～10旋转几次，使刷
片接触更可靠。
2、电阻器在使用中，应不超过所规定的标称使用功率。
3、本电阻器应存放在空气温度为10～30℃，相对湿度≤80%，不含有腐蚀仪器的气体和有害杂质的室内，且仪器不受日光的直接照射。
五、附则
l、随产品一起供应的文件：
a、装箱单；
b、使用说明书；
c、产品合格证；
2、在用户遵守保管和使用规则下，从制造厂发货日起12个月内，如产品质zui不良或不能正常工作时，本厂无偿地为用户修理。
