单组粗糙度比较样块
表面粗糙度比较样块——单组粗糙度比较样块

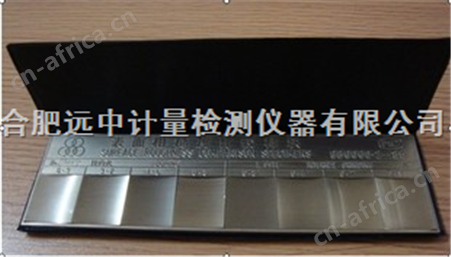

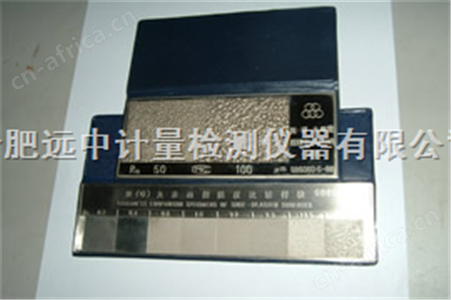

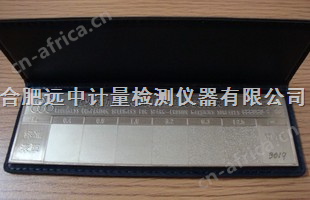

表面粗糙度比较样块是用比较法检查零件表面粗糙度的一种量具，在机械工业生产中得到广泛的应用。
组合式——表面粗糙度比较样块——
品名：表面粗糙度比较样块
性能:表面粗糙度样块是以比较法来检查 机械零件加工后表面粗糙度的一种工作量具通过目测或放大镜与被测加工件进行比较，判断表面粗糙度的级别. ——
表面粗糙度比较样块——27块装
| 制造方法 | 车床 | 刨床 | 立铣 | 平铣 | 平磨 | 外磨 | 研磨 |
| 粗糙度参数公称值 Ra（um） | | | | | | | 0.025 |
| | | | | | | 0.05 | |
| | | | | 0.1 | 0.1 | 0.1 | |
| | | | | 0.2 | 0.2 | | |
| | | | | 0.4 | 0.4 | | |
| 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | | |
| 1.6 | 1.6 | 1.6 | 1.6 | | | | |
| 3.2 | 3.2 | 3.2 | 3.2 | | | | |
| 6.3 | 6.3 | 6.3 | 6.3 | | | |
表面粗糙度比较样块——32块装
| 组 别 | Ra（μm） | 质 量 （Kg） | |||||||||
| 6.30 | 3.20 | 1.60 | 0.80 | 0.40 | 0.20 | 0.10 | 0.05 | 0.025 | 0.012 | ||
| 车 | √ | √ | √ | √ | | | | | | | 0.142 |
| 镗 | √ | √ | √ | √ | | | | | | | |
| 刨 | √ | √ | √ | √ | | | | | | | |
| 平铣 | √ | √ | √ | √ | | | | | | | |
| 端铣 | √ | √ | √ | √ | | | | | | | |
| 磨外圆 | | | | √ | √ | √ | √ | | | | |
| 平磨 | | | | √ | √ | √ | √ | | | | |
| 研磨 | | | | | | | √ | √ | √ | √ | |
表面粗糙度比较样块——组合装或单组
| 加工办法 | 规格 | Ra值 um | 每组块数 |
| 车外园 磨外园 刨 平磨 镗内孔 平铣 端铣 研磨 | 组合式 | 6.3.3.2 1.6-0.012 | 32 |
| 车外园 磨外园 | 双组式 | 6.3-0.1 | 8 |
| 刨 平磨 | 双组式 | 6.3-0.8 | 8 |
| 平铣 端铣 | 双组式 | 6.3-0.1 | 8 |
| 镗内孔 磨内孔 | 双组式 | 0.1-0.012 | 8 |
| 手研 机研 | 双组式 | 6.3-0.8 | 8 |
| 车外园 | 单组式 | 6.3-0.8 | 4 |
| 刨 | 单组式 | 6.3-0.8 | 4 |
| 镗内孔 | 单组式 | 6.3-0.8 | 4 |
| 锉 | 单组式 | 6.3-0.8 | 4 |
| 平铣 | 单组式 | 6.3-0.8 | 4 |
| 端铣 | 单组式 | 6.3-0.8 | 4 |
| 研磨 | 单组式 | 0.8-0.1 | 4 |
| 平磨 | 单组式 | 0.8-0.1 | 4 |
| 磨内孔 | 单组式 | 0.8-0.1 | 4 |
| 磨外园 | 单组式 | 0.8-0.1 | 4 |
| 手研 | 单组式 | 0.1-0.012 | 4 |
| 机研 | 单组式 | 0.1-0.012 | 4 |
| 线切割 | 单组式 | 1.6 3.2 2.5 5.0 6.3 | 5 |
| 电火花 | 单组式 | 0.4-25 | 6 |
| 抛光 | 单组式 | 0.8-0.012 | 7 |
| 铸造钢铁砂型 | 单组式 | 3.2 6.3 12.5 25 50 100 800 1000（998元） | 8 |
| 抛喷丸 | 单组式 | 0.2-100 | 16 |
| 喷砂 | 单组式 | 0.8-25 | 6 |
表面粗糙度比较样块——
