试样断裂伸长，断面缩收装置
拉伸试样断后测量装置使用说明
本装置是针对拉伸试验后试样尺寸的测量需要而设计的，结构简单，使用方便，能适用不同截面形状的试样。采用本装置进行试样断后尺寸的测量，不仅提高了测量精度，也使测量更为方便快捷，特别适于学生试验时使用。主要零件均采用硬铝合金制成，具有美观、生锈、重量轻、免维护等特点。
试样断裂伸长，断面缩收装置结构

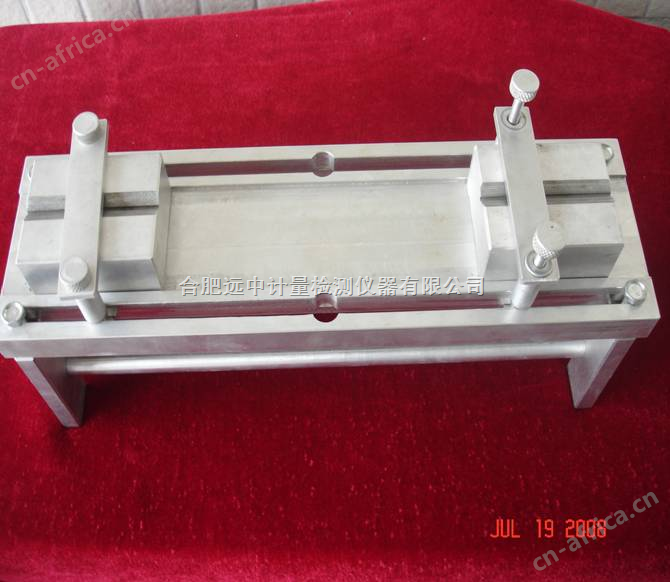

主体部分由平板、2个V型垫块、2个压条、4个活动螺母和4个滚花螺母等组成。平板 中间有导向槽，两边有带凸缘的矩形。V型垫块可在导向槽内移动，活动螺母可在矩形槽内移动。调节2个垫块之间的距离，可固定不同尺寸和断面形状的试样进行断后尺寸的测量。
主要技术指标
试样类型：圆形截面、矩形截面、带凸缘的圆形截面、钢筋、圆管等
试样标距：大于等于200mm
使用方法
以圆形截面机加工试样为例：调整V型垫块（以下简称垫块）和活动螺母的位置，以适合试样的长度。试样放于垫块的V型槽内，原始标距记号朝上。先拧紧右端的滚花螺钉，使试样和垫块固定在平板上。再将左、右两段试样对齐并使断口紧密接合，拧紧左端的滚花螺钉。固定好的试样因有垫块抬高试样，使试样的zui小直径处与平板之间有20mm的空间，可很方便的进行两个方向的断后直径测量。
如果试样为矩形截面。若试样的宽度小于V型槽的宽度，则可以置于V型槽的两边的平面上进行测量。
测量带凸缘的圆形截面试样时，将垫块适当靠拢，使凸缘处于垫块外，即可与圆形截面试样同样方式测量。
建议：
使用前，在导向槽和活动螺母的凹槽处加少许润滑油，以减少磨擦。
外形尺寸 长宽高 30090160mm
重量：1.5kg
