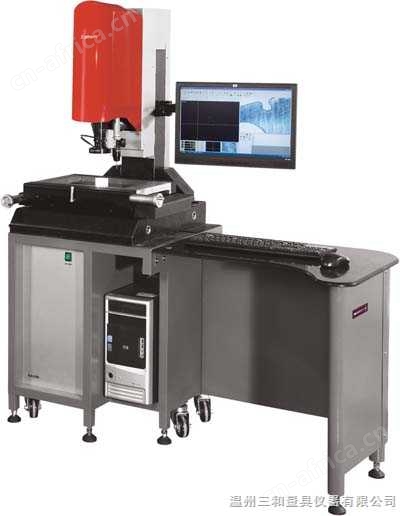

EV-3020影像测量仪
EV-3020影像测量仪说明：
影像测量仪型号有EV-2515，行程：250150150MM；EV-3020，行程300200200MM；EV-4030，行程：400300250MM。每个用户可以根据自己的需求选择适合自己的产品.
ＥＶ（超高性能手动影像测量仪／ＡＦ全自动对焦功能／ＡＺ全自动变倍远心镜头）
EV-3020影像测量仪功能简介:
具功能强大，自动对焦、全自动变倍，zui高性能／价格比的特点，以高精度的大理石做机身的支架，配上高精度工作台，Ｘ／Ｙ／Ｚ三轴均装有分辨率为０.００１ＭＭ的精确的光学尺测量系统，Ｘ／Ｙ／Ｚ轴的量测精度高达（３＋Ｌ／２００）ＵＭ，配备由本公司自行开发，功能强大，使用比较简单的全功能测量软件，测量结果可以图档ＤＸＦ
格式输出至各类通用的ＣＡＤ软件，如ＡＵＴＯＣＡＤ，ＭＡＳＴＥＲＣＡＭ等等，方便用户用于直接抄数，相反也可以输入其中作直观测量比较。其电子系统由本公司研制的的单片式ＰＣＩ多轴读数和集成光源马达控制卡。使电子控制系统达到的简洁。配备本公司自行开发，使用简单的ＳＰＣ系统分析软件，使用户可以轻松对其加工流程进行科学化分析，从而轻易地找出流程中的误差趋势，以及工序中存在的问题。所有测量结果均可输出至通用的办公软件，如ＥＸＣＥＬ、ＷＯＲＯ等格式，方便用户保存、编制质量检查报告，或作进一步的处理。
EV-3020影像测量仪增强功能:
ＡＺ全自动变倍远心镜头,ＡＺ全自动远心变倍远光镜头是公司ＥＶ系列及ＳＰＡＲＴＡＮ（奔腾）系列影像测量机而开发设计，采用远心光学设计，特别适用于立体工件的影像测量。高精度伺服变倍系统令测量全自动化，用户不在需要在每次变倍后从新校正放大倍率，大大提高测量效率。
ＥＶ系列配有操作简单的“单一按键”的全自动Ｚ轴对焦手持自动对焦控制器，令烦心的对焦工作变得极之容易。
EV-3020影像测量仪技术参数:
| 型号 | EV-2515 | EV-3020 | EV-4030 |
| （X/Y/Z）测量行程 | 250150150mm | 300200200mm | 400×300×250mm |
| 外型尺寸（长宽高） | 10060140cm | 12072160cm | 120×72×160cm |
| 机身重量 | 170kg | 280kg | 410kg |
| 重复性 | 2um | ||
| 机台承重量 | 20kg | ||
| 操作方法 | 手动 | | |
| 测量分解率 | 0.001mm | ||
| X/Y/Z轴测量精度 | （3+L/200）um | | |
| 光源系统 | 全电脑程控四路上光源,直轴可调下光源 | ||
| 平台结构 | 00 级花刚石机台及立柱 | ||
| 镜头 | 英国 Renishaw高精度接触式精密测头 | | |
| 放大倍率 | 超低变形,多段倍率远心光设计镜头（ecetric Lens） （0.5×,1.5×,2.0×附加镜片） | ||
| 标准电脑配置 | In Celeron420/1.6G/512M 内存/80G硬盘/HP17"寸LCD宽屏显示器 | ||
| 影象系统 | 130 万像数全数字式CMOS摄影头 | ||
| 产品介绍 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
