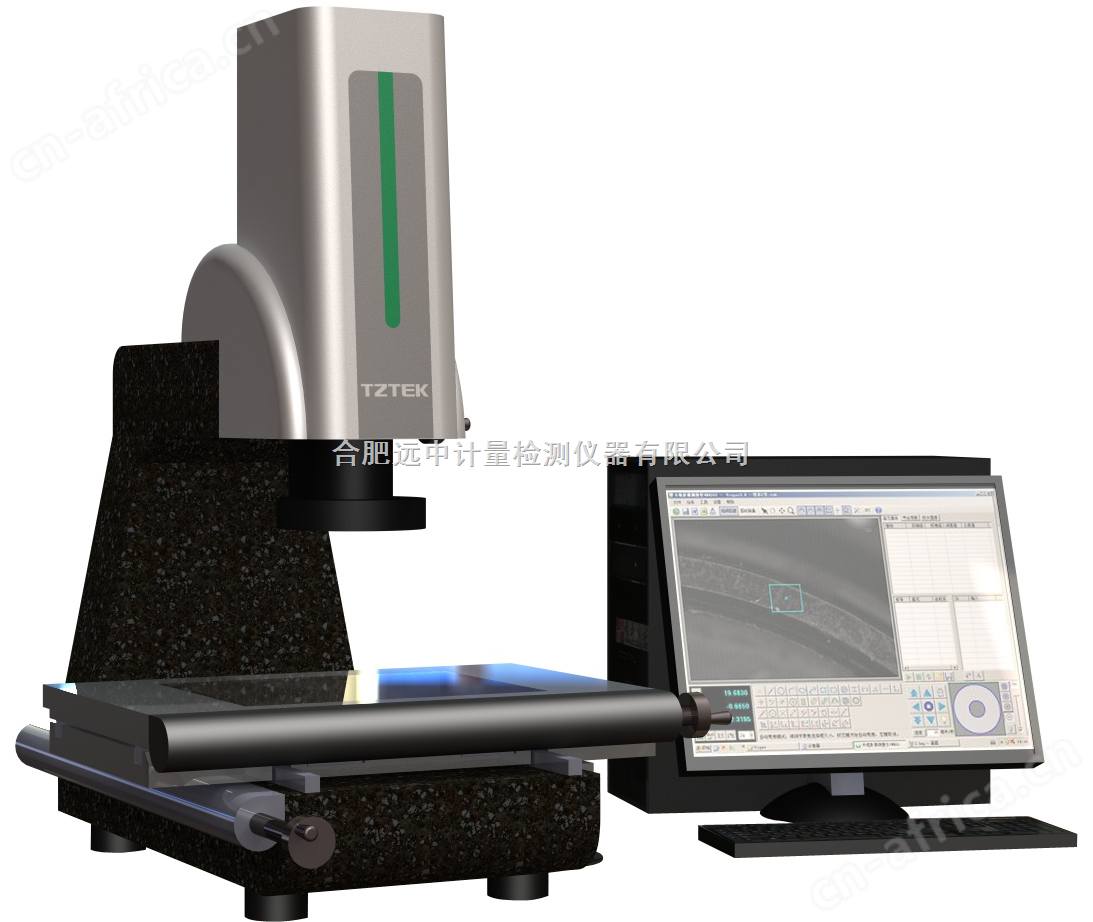

VMA322手动影像测量仪，二次元影像仪
VMA是一款手动影像测量仪，简单易用，源自杰出的自动影像仪软硬件技术，配备了业界功能zui强大的手动影像测量原件，可对点、线、圆等元素实现精准测量，并具有强大的报备输出功能，特别适用于种类多、批量少的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。
VMA322手动影像测量仪，二次元影像仪特点：
² 手摇式操作,可快速切换移动;
² 花岗岩结构，框架稳定可靠
² 可导入DXF文件进行快速检测;
² 测量数据可导入Word、Excel、AutoCAD;
² 图文并茂的报表输出功能,轻松输出检测结果;
² 三轴精密直线滑轨,保证机器精度及使用寿命;
² 高清晰度镜头和高分辨率CCD,实现产品高清晰度测量;
² 精密的传动装置设计，实现快速移动
VMA322手动影像测量仪，二次元影像仪产品技术规格：
| 仪器设备名称 | 手动影像测量仪 | 型号 | VMA322 |
| 技术参数 | 行 程： 300×200×200mm 承 重： 25kg 精 度： XY轴=（3.0+L/200）µm 工作环境： 温度20℃±2℃，温度变化＜2℃/hr，湿度30～80%, 振动＜0.005g，低于15Hz 电 源： 90～264VAC，47-63Hz，10Amp | ||
| 详细规格 | 机械本体： 花岗岩 工作距离： 92mm（配2倍物镜时为36mm） 光 栅 尺： 1.0μm 分辨率 表 面 光： 可程控1环8区LED环形光源 轮 廓 光： LED冷光源，256级亮度可调 C C D： TEO 1/3"CCD彩色 放大倍率： 29-163或58-326（选配） 镜 头： 手动定格变倍镜头 导 轨： 三轴Hiwin线性滑轨 软 件： Vispec手动测量软件 | ||
| 软件功能 | 1. 基本几何测量功能：可测几何量：点、线、圆、弧、样条曲线、椭圆、槽、环、距离、角度、点群等；构建：中心点、端点、交点、两点连线、平行线、垂线、切线、中心线、合并线、合并圆、合并弧等；影像量测工具：绘图点、zui近边缘点、聚焦点、圆形框取点、边缘点、整体提取、多段提取、zui大闭合轮廓线、zui近闭合轮廓线；形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。 2. 可输出Word、Excel、HTML、TXT报表和CAD文件。可将测量结果输出到客户自制的报表格式。 3. 软件控制光源。 4. 可编辑测量任务，配合手动控制平台移动，实现同规格产品的快速测量。 5. SPC统计功能，可进行有效的品管控制。 6. 具备多项增强功能：图纸比对等。 | ||
| 随机附件 | 1. 电脑 （台式电脑） 2. 特制工作台 （放置仪器本体） 3. 产品保修说明 一张 4. 出厂合格证 一张 5. 软件光盘 一张 | ||
L表示测量长度，以毫米为单位。
放大倍率为近似值，具体值与显示器的尺寸以及显示器的分辨率相关。
VMA322手动影像测量仪，二次元影像仪应用行业：
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、印刷电路板（线路板、PCB）、汽车、科研、钟表、仪器仪表等。
VMA322手动影像测量仪，二次元影像仪测量对象：
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
VMA322手动影像测量仪，二次元影像仪测量元素：
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
