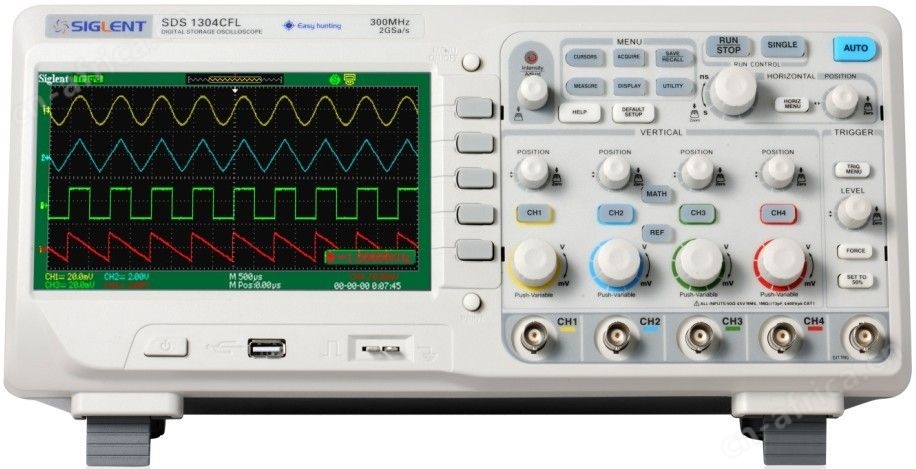

70MHZ数字示波器
70MHZ数字示波器应用：
1、电子线路设计和调试
2、考察瞬时信号
3、工业控制测量
4、产品质量控制
5、高校教育
6、服务维修
2、考察瞬时信号
3、工业控制测量
4、产品质量控制
5、高校教育
6、服务维修
70MHZ数字示波器技术参数：
| 型号 | SDS1304CFL\ SDS1302CFL | SDS1204CFL\ SDS1202CFL | SDS1104CFL\ SDS1102CFL | SDS1074CFL\ SDS1072CFL | |
| 带宽 | 300MHz | 200MHz | 100MHz | 70MHz | |
| 通道数 | 4CH+1EXT；2CH+1EXT | ||||
| 实时采样率 | 1GSa/s（每通道），2GSa/s （半通道） | ||||
| 等效采样率 | 50GSa/s | ||||
| 存储深度 | 12K（每通道），24K（半通道） | ||||
| 上升时间 | <1.2ns | <1.7ns | 3.5ns | 5.0ns | |
| 输入阻抗 | 1MΩ||13Pf，50Ω | 1MΩ||13Pf | |||
| 时基档位 | 1.0ns/div-50s/div | 2.5ns/div-50s/div | 2.5ns/div-50s/div | 5.0ns/div-50s/div | |
| Scan：100ms-50s/div | |||||
| 垂直灵敏度 | 2mV - 5V/div（1-2-5 顺序） | ||||
| 垂直分辨率 | 8bit | ||||
| 触发源 | CH1、CH2、CH3、CH4、Ext、Ext/5、AC Line | ||||
| 触发类型 | 边沿、脉冲、视频、斜率、交替 | ||||
| 数学运算 | +, -, , FFT ，反相 | ||||
| 数字滤波 | 高通、低通、带阻、带通 | ||||
| zui大输入电压 | ±400V PK-PK CAT 1 | ||||
| 内部存储 | 4组参考波形、20组设置、20组波形 | ||||
| 外部存储 | 位图存储、CSV存储、波形存储、设置存储 | ||||
| 语言 | 简体中文、繁体中文、英文、德语、法语、日语、韩语、俄语、阿拉伯语、西班牙语、葡萄牙语、意大利语 | ||||
| 接口 | 双USB Host，USB Device，LAN，Pass/Fail接口 | ||||
| 显示彩色 | TFT（480234）7英寸（178mm）LCD | ||||
70MHZ数字示波器概述：
化的研发理念，打造出性能更强大、操作更人性化的SDS1000CFL系列---国产zui示波器！秉承鼎阳产品的多功能、高性能！提供zui多的四通道与一个外部触发输入通道，可同时捕获显示多路信号，满足产品开发及验证的应用需求，配备高达2GSa/S的采样率，超大7寸彩色TFT LCD液晶屏，满足复杂硬件设计中更高带宽、更高采样率的测试需求，同时单通道24K的存储深度于国内同类型产品，信号观测时间更长、更深入洞察信号细节。强大的触发和分析能力使其易于捕获和分析波形，大大提高测试效率。丰富的接口配置实现与PC无缝连接，满足对波形数据的处理需要及快捷组建测试系统。
70MHZ数字示波器特性及优点：
高性能示波器
● 带宽为300MHZ、200MHZ、100MHZ、70MHZ
● 四个模拟通道+外触发通道
● 单通道2GSa/s采样率，单通道24Kpts存储深度
完整的连接标准
● 双USB Host：支持U盘存储及固件升级，USB Device：支持ＰＣ远程控制及PictBridge打印，LAN，Pass/Fail接口
● 兼容LXI标准，支持SCPI程控命令
更多信号显示
● 7英寸宽视角64K色TFT-LCD显示屏
● 超大屏幕8×18格波形显示范围
更高效率
● 6位硬件频率计实时计数显示
● 4组参考波形，20组设置，20组波形内部存储
● 5种触发功能：边沿、脉冲、视频、斜率、交替
● 4种存储类型：设置数据、波形数据、界面位图、CSV文件
● 的数字滤波与波形录制功能
● 实时显示日期跟时间
● 12种语言显示及嵌入式在线帮助、一键存储、一键打印功能。
70MHZ数字示波器
