QF2A电缆路径探测仪
QF2A电缆路径探测仪简述：
QF2A型电缆路径探测仪主要用于探测电缆的敷设路径、埋设深度，故障电缆的鉴别。测试直埋电缆时，若无线路图或线路图不准确，或因市政建设使原有的参照物、标注的改变，则需要探测电缆的敷设路径与埋设深度，重新建立图纸资料；特别是在故障电缆定点之前，需要准确的测出其敷设路径，才能精确地定其故障点；对于敷设在隧道或沟中的多条电缆，也需要将其中的故障电缆或某一条电缆区别出来。所以这些都可以用QF2A型电缆路径探测仪来进行探测。当电缆路径探测仪输出的正弦波信号加到电缆上时，在电缆周围有电磁场存在，利用磁电传感器（感应线圈）将电磁波转换为电信号，通过放大器放大，再由蜂鸣器或耳机转换为声波信号，同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时，线圈的感应电动势zui小；当线圈垂直于地面并偏离电缆一定距离时，通过线圈的磁力线增加，线圈的感应电动势增大。利用这一原理即可对电缆的路径进行探测。
QF2A型电缆路径探测仪主要用于探测电缆的敷设路径、埋设深度，故障电缆的鉴别。测试直埋电缆时，若无线路图或线路图不准确，或因市政建设使原有的参照物、标注的改变，则需要探测电缆的敷设路径与埋设深度，重新建立图纸资料；特别是在故障电缆定点之前，需要准确的测出其敷设路径，才能精确地定其故障点；对于敷设在隧道或沟中的多条电缆，也需要将其中的故障电缆或某一条电缆区别出来。所以这些都可以用QF2A型电缆路径探测仪来进行探测。当电缆路径探测仪输出的正弦波信号加到电缆上时，在电缆周围有电磁场存在，利用磁电传感器（感应线圈）将电磁波转换为电信号，通过放大器放大，再由蜂鸣器或耳机转换为声波信号，同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时，线圈的感应电动势zui小；当线圈垂直于地面并偏离电缆一定距离时，通过线圈的磁力线增加，线圈的感应电动势增大。利用这一原理即可对电缆的路径进行探测。
QF2A电缆路径探测仪性能特点：
● 传统电力电缆检修行业仪器
● 使用简单，操作一目了然
● 加强型户外工作设计，能在各种自然环境下操作
● 数字化电路设计，精确度更高，使用更人性化
● LCD液晶模块显示
QF2A电缆路径探测仪参数：
| 技术参数 | Specifications | |
| 仪器型号 | QF2A | |
| | 音频信号源 | 接收机 |
| 输出频率 | 1 kHz/10kHz | |
| 输出功率 | 45W | |
| zui大输出电流 | 7A | |
| 输出波形 | 方波 | |
| 电源输入 | 220VAC±10% 50Hz±5% | |
| 重量 | 约8kg | 约2kg |
| 尺寸 | 320（W）×140（H）×245（D） | 210（W）×95（H）×145（D） |
| 频率选择 | | 50Hz/1kHz/10kHz |
| 电源 | | 2组41.5V干电池 |
| 环境条件 | 使用温度：10℃—40℃；使用湿度：20%—80%RH 存储温度：-15℃—40℃；存储湿度：5%—90%RH | |

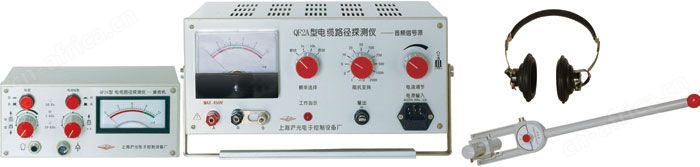

QF2A电缆路径探测仪
