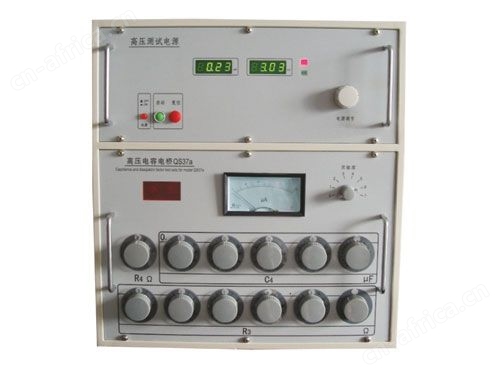

QS37a型高压电桥
| QS37a型高压电桥简述： QS37a型高压电桥是本公司生产的一款新型的高压电桥。主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电桥的经典线路。主要可以测量电容器，互感器、变压器，各种电工油及各种固体绝缘材料在工频高压下的介质损耗（tgδ）和电容量（Cx），其测量线路采用“正接法”，即测量对地绝缘的试品。由于电桥内附有一个5000V的高压电源及一台高压标准电容器，并将副桥和检流计与高压电桥有机的结合在一起，所以本电桥特别适应测量各类绝缘油和绝缘材料的介损（tgδ）及介电常数（ε）。 QS37a型高压电桥性能特点： ● 桥体本身带有5000V电源及标准电容（100pF），测量材料介损更为方便； ● 桥体内附电位跟踪器及指另仪，外围接线少； ● 桥体采用了多样化的介损测量线路。 QS37a型高压电桥 技术指标： 本电桥的环境温度为20±5℃，相对湿度为30%-80%条件下，应满足下列表中的技术指示要求。 ● 在Cn=100pF R4=3183.2 （δ） （即10K/π）时 | ||||||||||||||||||
● 在Cn=100pF R4=318.3 （δ） （即1K/π）时
|
QS37a型高压电桥
